МОДУЛЬ СЕЛЕКТОРА ДЛЯ 3 АНАЛОГОВЫХ АУДИОВХОДОВ

MODUŁ SELEKTOR 3 WEJŚĆ ANALOGOWYCH AUDIO

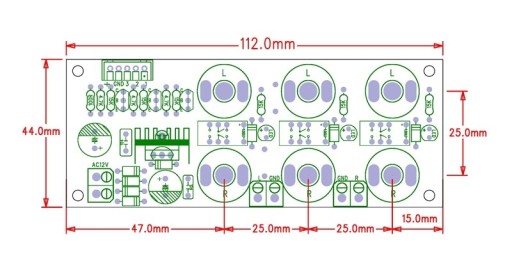

Moduł selektora 3 wejść analogowych.

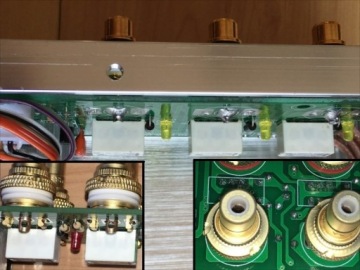

Do modułu pasują bezpośrednio gniazda Aucharm złocone lub rodowane z naszej oferty lub inne o takiej samej budowie fizycznej (np. CMC) lecz nie pasują A13 (za szerokie).

Stosując inne gniazda RCA należy zwrócić uwagę aby pin sygnałowy nie zwierał do masy.

Można w tym wypadku zastosować w tym wypadku np. podkładkę plastikową pod pin sygnałowy,

natomiast część masy gniazda przylutować na przewodzie.

Zastosowane wysokiej jakości przekaźniki Takamisawa.

Wyjście sygnału poprzez dwa gniazda ARK.

Wybieranie wejścia 3-pozycyjnym przełącznikiem na płytce połączonej z selektorem taśmą o długości ok. 55cm.

Średnica ośki to 6mm, natomiast długość ośki wraz z gwintem to 15mm.

Płytka z przełącznikiem posiada miejsce na opcjonalne diody LED sygnalizujące wybrane wejście.

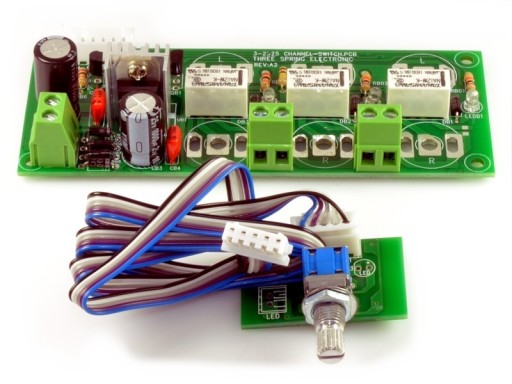

Kupujący otrzymuje polutowany i uruchomiony zestaw jak na pierwszym zdjęciu w ofercie, czyli:

- moduł selektora,

- moduł z przełącznikiem 3-pozycyjnym,

- taśma o długości ok. 55cm.

Zasilanie: od 11Vac do 14Vac

Schemat modułu nie jest dostępny.

Zestaw na czas transportu jest zabezpieczony m.in. w antystatyczną folię bąbelkową.

Moduł selektora 3 wejść analogowych.
