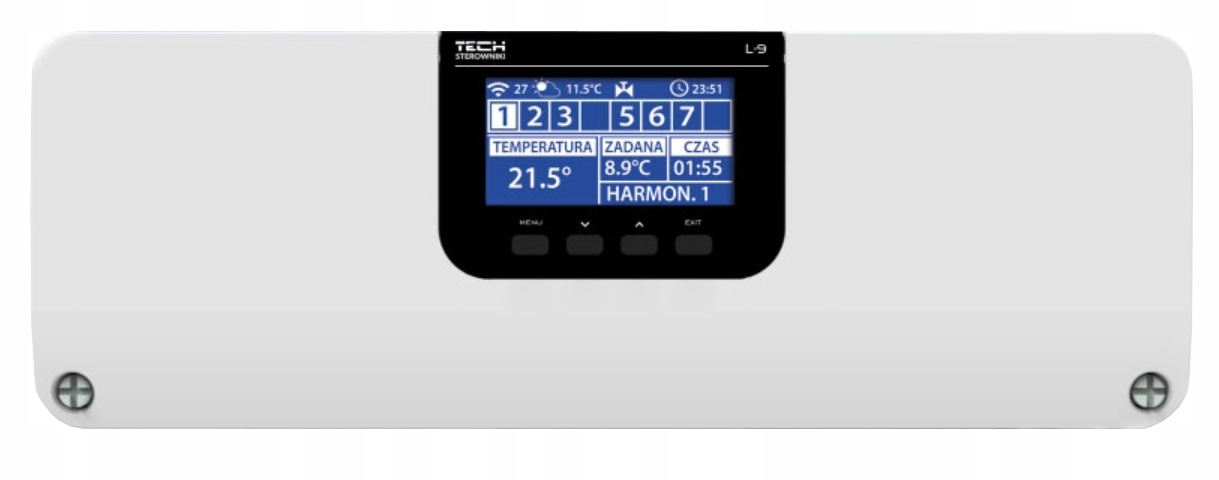

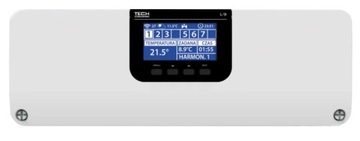

КОНТРОЛЛЕР ПОЛОСНОГО ОБОГРЕВА TECH L-9R

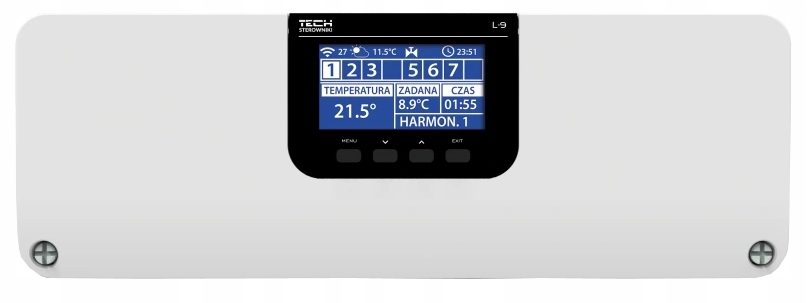

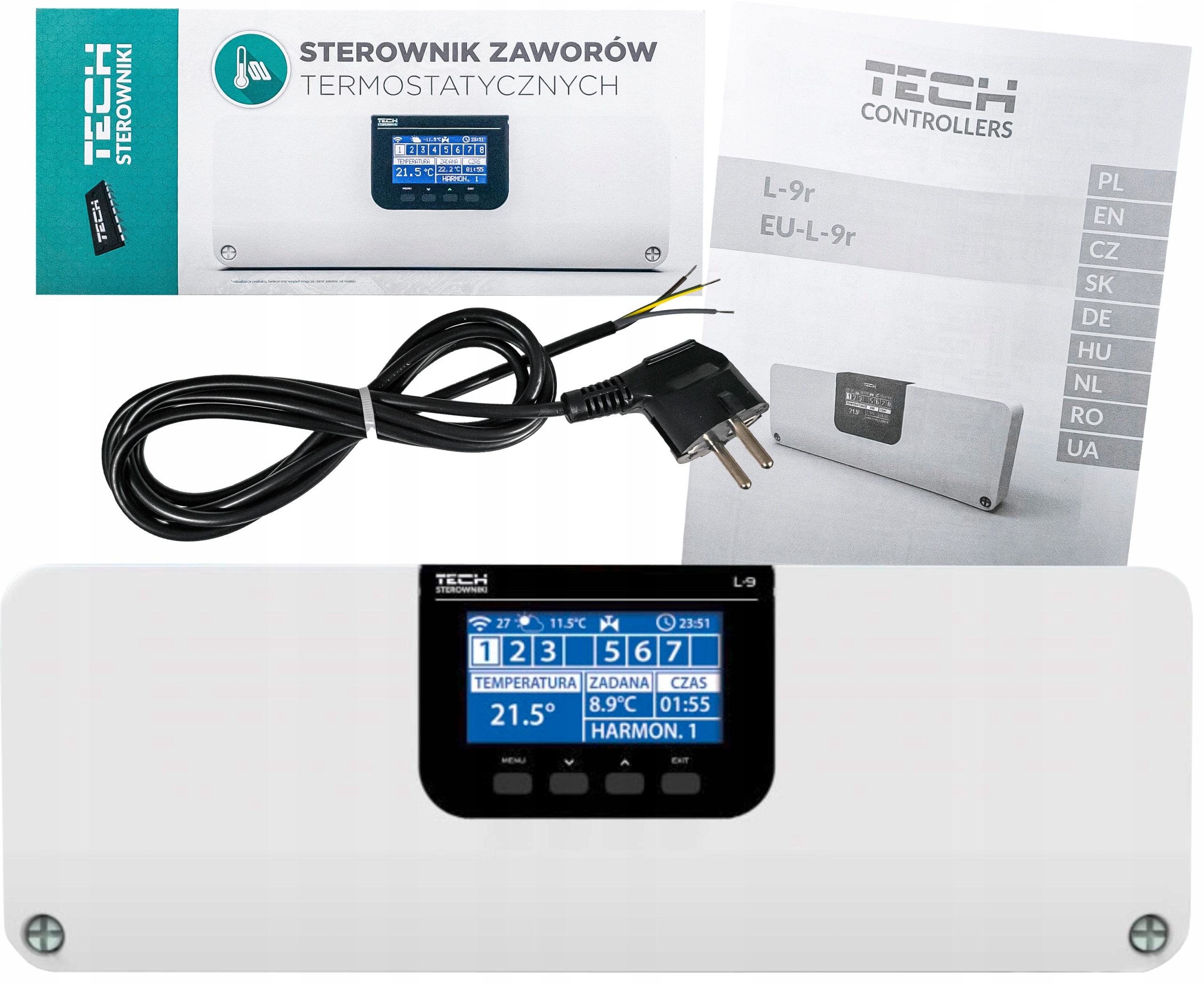

TECH L-9R STEROWNIK LISTWA OGRZEWANIA PODŁOGOWEGO

Funkcje realizowane przez sterownik:

• możliwość podłączenia przewodowych dedykowanych regulatorów pokojowych R-9b, R-9z, R-9s lub czujnika C-7p
• możliwość połącznenia bezprzewodowych regulatorów pokojowych R-8b, R-8z lub czujnika C-8r lub C-mini,

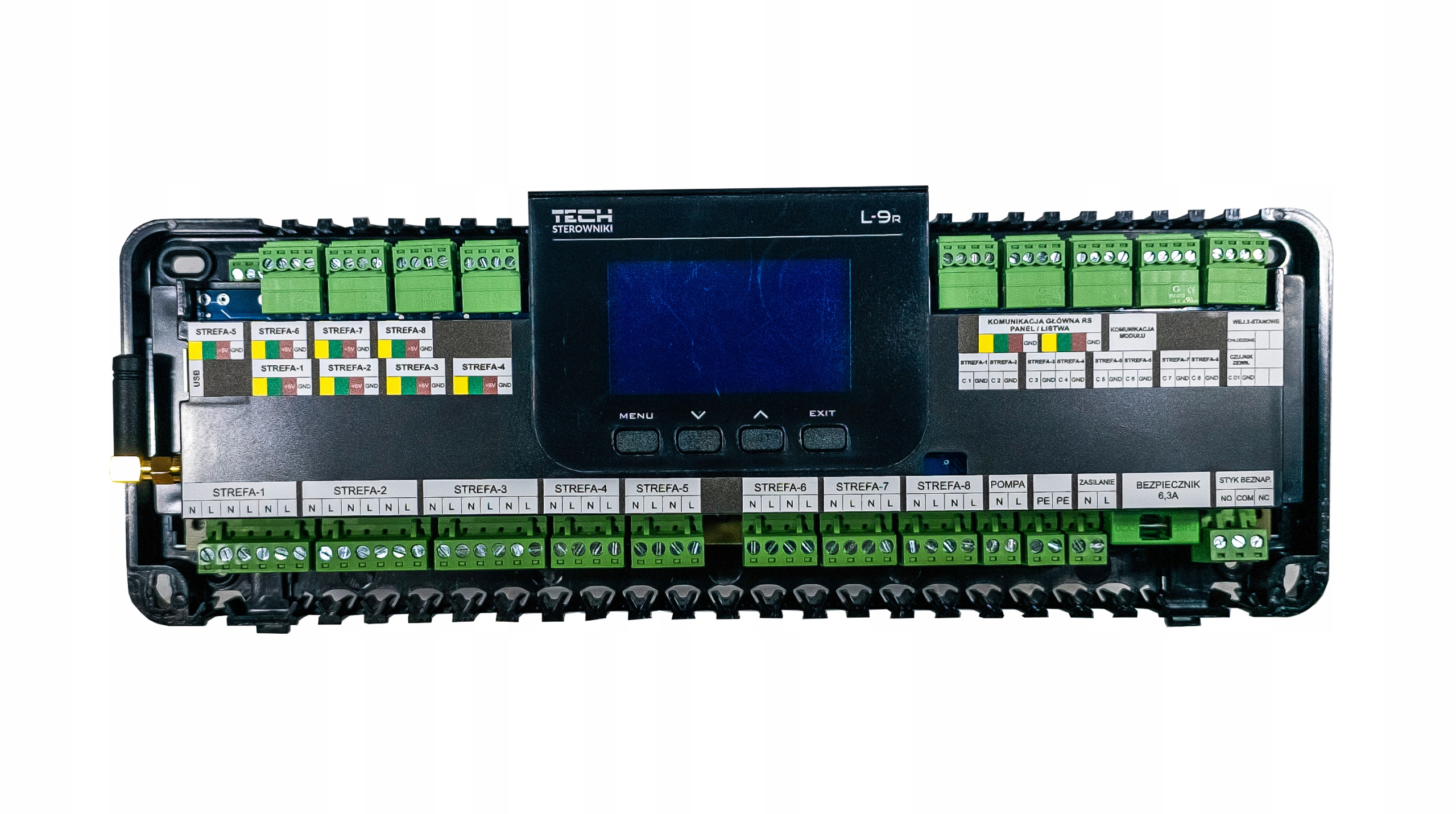

• możliwość obsługi max. 50 siłowników termostatycznych za pomocą 19 wyjść :
• 3 strefy po 3 wyjścia (w przypadku większej liczby siłowników, możliwość obciążenia wyjścia do max. 0,3 A),
• 5 stref po 2 wyjścia (w przypadku większej liczby siłowników, możliwość obciążenia wyjścia do max. 0,3 A),
• jedno wyjście 230V na pompę,
• styk beznapięciowy (np. do sterowania urządzeniem grzewczym),
• możliwość podłączenia modułu zaworu i-1m lub i-1
• możliwość podpięcia szeregowo do 4 listw (do 32 pomieszczeń) i zarządzania za pomocą 1 panelu kontrolnego,
• możliwość sterowania instalacją poprzez Internet przez aplikację eModul przy rozbudowie o panel M-9,
• tryb grzanie lub chłodzenie,
• komunikacja 4 żyłowa z peryferiami (4x0,14 LiYCY) ,
• możliwość aktualizacji oprogramowania przez port USB.

Parametry:

• Zasilanie: 230V 50Hz
• Obciążenie wyjścia pompy: 0,5 A
• Obciążenie wyjść 1 - 8: 0,3 A
• Styk beznapięciowy: • / 1 A
• Komunikacja: Przewodowa - 4 żyły
• Wymiary sterownika [mm]: 340 x 118 x 52

A - Przewodowa i bezprzewodowa komunikacja

B - Grzanie/chłodzenie

C - 8 stref / pomieszczeń z różnymi temperaturami

D - Obsługa pompy podłogowej

E - Styk beznapięciowy do obsługi urządzenia grzewczego

F - Możliwość podpięcia szeregowo do 4 listw

G - Podgląd parametrów pracy

H - Komunikacja RS

I - Montaż na szynie din

J - Wyjmowane łączki

K - Konfiguracja pracy całego systemu

L - Styk beznapięciowy

M - Grzanie / Chłodzenie
