Signal-400 HDMI-COFDM DVB-T FULL HD USB-модулятор

Modulator Signal-420 HDMI-COFDM

Najważniejsze cechy

Modulator SIGNAL-400 R86700 jest urządzeniem wielofunkcyjnym, które wejściowy sygnał podany na złącze HDMI moduluje w standardzie DVB-T. Można na niego podać sygnał zarówno SD, jak i w rozdzielczości Full HD. Posiada wejścia: HDMI, USB oraz RF, które służyć może do sumowania sygnału wyjściowego z innym sygnałem telewizyjnym.

Przeznaczenie

Urządzenie jest modulatorem jednokanałowym. Oznacza to możliwość podłączenia do niego jednego źródła sygnału oraz zmodulowania go do postaci cyfrowego multipleksu DVB-T. Opcje konfiguracyjne pozwalają na dołożenie strumienia wyjściowego do istniejącej już instalacji DVB-T w sposób wybrany przez administratora lub inwestora (możliwość konfiguracji parametrów takich jak: LCN, SID, PID, NIT).

Opis

Źródło sygnału stanowić mogą między innymi: odtwarzacze multimedialne, rejestratory DVR, odtwarzacze Blu-ray, komputery PC, czy dekodery STB. Modulator może więc posłużyć do dystrybucji treści najwyższej jakości w standardzie DVB-T, po kablu koncentrycznym w instalacjach telewizyjnych oraz instalacjach monitoringu przemysłowego. Maksymalna przepływność strumienia wyjściowego wynieść może zgodnie ze standardem 31,68Mbit/s, przy czym maksymalna przepływność strumienia wideo to 15,0 Mbit/s.

Urządzenie stanowi doskonałą alternatywę dla instalacji bazujących na rozgałęźnikach i przewodach HDMI.

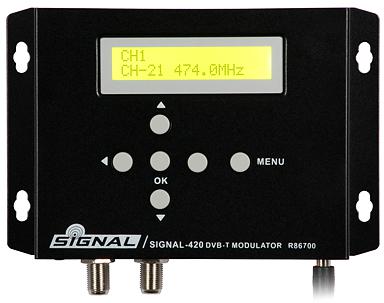

Konfiguracji wszystkich parametrów dokonuje się przy użyciu przycisków oraz wyświetlacza umieszczonych na przednim panelu modulatora.

Zastosowanie urządzenia

Szpitale

• telewizja dla pacjentów
• transmisja z sal operacyjnych
• edukacja studentów
• monitoring
• reklamy

Sklepy i galerie handlowe

• kanały promocyjne
• dystrybucja sygnału wideo z odtwarzaczy DVD/Blu-ray
• dystrybucja kanałów HD/SD dzięki istniejącemu okablowaniu
• reklamy

Statki, jachty, promy

• telewizja pokładowa odtwarzaczy multimediów
• kanały informacyjne
• kanały GPS i nawigacyjne

Telewizja korporacyjna

• firmowe kanały TV
• kanały treningowe
• wideokonferencje
• edukacja

Szkoły i uczelnie

• transmisja z lekcji i wykładów
• telewizja uczelniana
• kanały informacyjne

Sport

• telewizja na bieżniach i w salach ćwiczeń
• monitoring HD
• transmisja wydarzeń sportowych w wysokiej rozdzielczości

Specyfikacja techniczna

• Nazwa: Signal-420
• Kod: R86700
• Kodowanie: H.264
• Przepływność strumienia (maks.): 5...15 Mbit/s
• Wejście: HDMI x1
• Rozdzielczość: 1920x1080_60p,1920x1080_50p, 1920x1080_60i, 1920x1080_50i, 1280x720_60p, 1280x720_50p
• Format obrazu: 16:9, 5:4
• Standard: DVB-T COFDM
• Tryb FFT: 2K/8K
• Pasmo: 6 MHz, 7 MHz, 8 MHz
• Konstelacja: 64QAM
• Interwał bezpieczeństwa: 1/32
• FEC: 7/8
• MER: ≥ 35 dB
• Częstotliwość RF: 50...860 MHz
• Poziom wyjściowy RF: 70...100 dBμV
• Regulacja poziomu RF: 0...20 dB, krok 1 dB
• Interfejs lokalny: LCD + przyciski
• Zasilanie: DC 12V/1.5A
• Wymiary: 125x100x28 mm
• Masa: 0.5kg

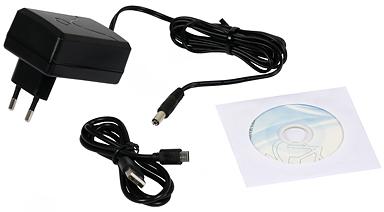

W skład zestawu wchodzi:

• Modulator Signal-420 HDMI - COFDM (DVB-T) - R86700
