Катушка гидронасосного агрегата опрокидывания 24В 200А

CEWKA - elektromagnes pompy hydraulicznej wywrotu 24V 200A

KOD SKRAW MET: [0292]

Producent: SM-G (SKRAW MET GROUP)

Zastosowanie:

Cewka znajduje zastosowanie w samochodach dostawczych i służy do załączania pompy elektrycznej.

Cewka doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Specyfikacja techniczna:

• Napięcie: 24V
• Natężenie: 200A
• Rezystancja: 20.1Ω
• Materiał łączenia: Miedź
• Dopuszczalne temperatury: Od -40°C do +82°C
• Metoda podłączenia: Pionowo lub poziomo
• Maksymalna długość działania: 6 minut
• Typ stycznika: SPST NO

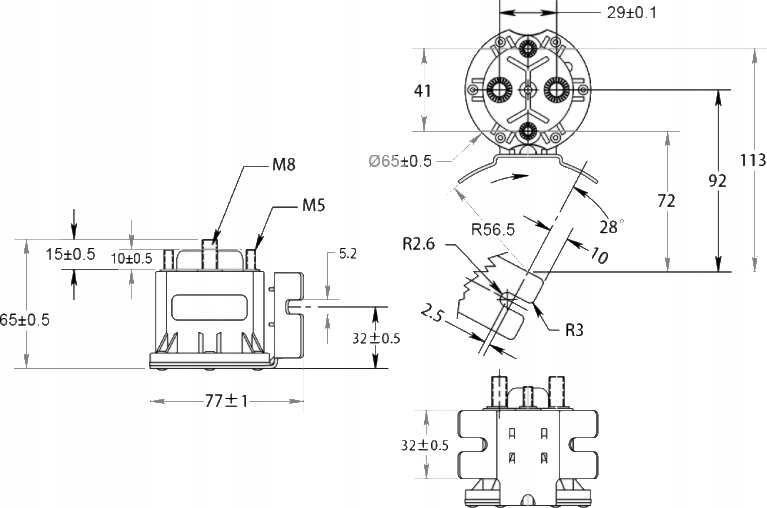

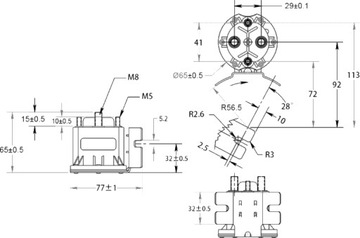

Wymiar cewki (mm):

Instrukcja montażu:

1. Wybierz miejsce montażu cewki.
2. Używając cewki jako wzoru zaznacz miejsca wywiercenia otworów montażowych.
3. Używając wiertła 1/4" wywierć otwory w zaznaczonych miejscach z poprzedniego kroku.
4. Zamontuj cewkę używając śrub z podkładkami 1/4".
5. Podłącz przewody zgodnie ze schematem podłączenia.

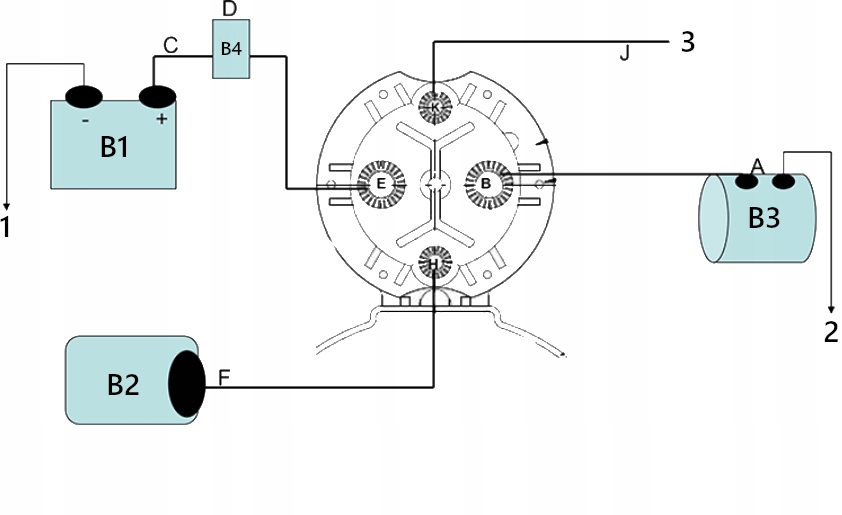

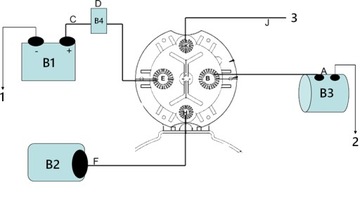

Schemat podłączenia:

• 1- Masa
• 2- Masa
• 3- Napięcie

• B1- Zasilanie
• B2- Przełącznik
• B3- Odbiornik prądu
• B4- Bezpiecznik
