Термостат W1209 цифровой, регулируемый 12В -50С +110С

Regulowany termostat cyfrowy 12V -45°C do 110°C - CZERWONY

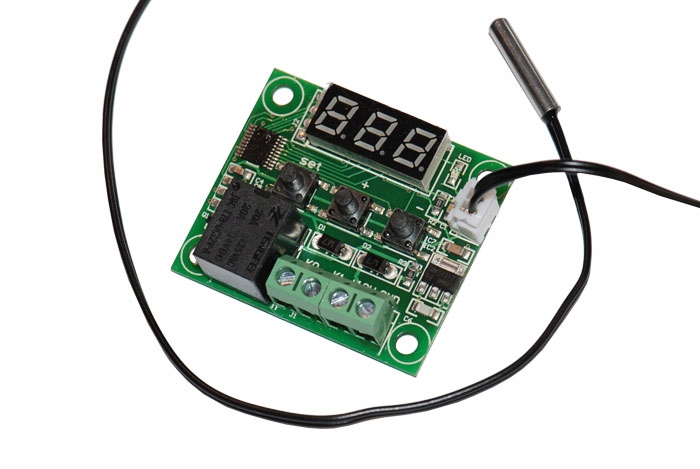

Moduł regulowanego cyfrowego termostatu zasilanego 12V umożliwiającego działanie jako regulator chłodzenia, grzania. Posiada alarm wysokiej temperatury, opóźnienie załączania przekaźnika oraz wodoodporną sondę.

Moduł jest nowy, nie używany.

Parametry:

• Symbol: W1209 termostat
• Zasilanie: 12V
• Sygnalizacja załączenia: dioda LED
• Wskazanie temperatury: wyświetlacz LED
• Kolor wyświetlacza: czerwony
• Regulacja temperatury: -45°C do 110°C
• rozdzielczość: 0.1°C (-9,9°C - 99,9°C), 1°C (powyżej 100°C)
• obciążenie wyjścia: max. 2500W (10A 250V AC), 280W (14V 20A DC)
• maks. napięcie przekaźnika: 250V AC

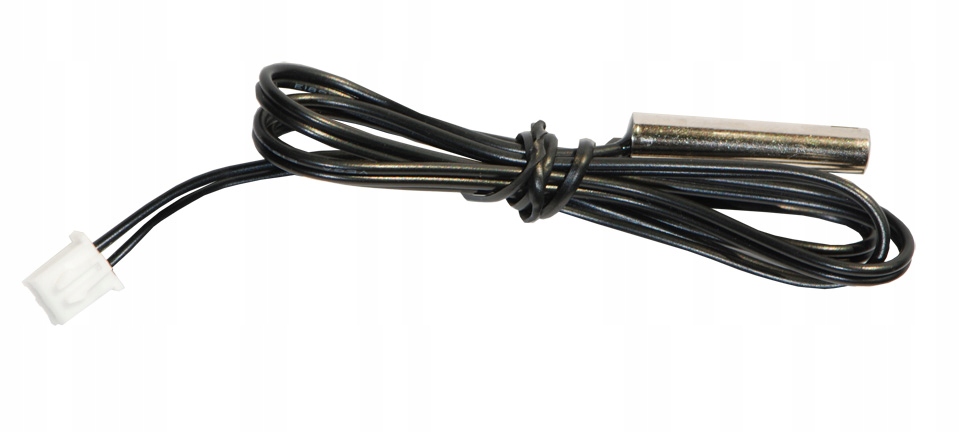

• sonda pomiarowa: NTC 10K
• Długość modułu: 48 mm
• Szerokość modułu: 40 mm
• Wysokość modułu: 16 mm
• Długość przewodu sondy: 50 cm
• Stan: nowy

Programowanie:

• MENU - wcisnąć przycisk SET i przytrzymać około 5 sekund
• wybór trybu programowania P0 - P6 przyciskami + oraz -
• wejście w wybrany tryb wciśnięciem przycisku SET
• zatwierdzenie wartości przyciskiem SET

• TRYBY PROGRAMOWANIA P0 - P6
• P0 - wybór C/H chłodzenie lub grzanie
• P1 - zakres zadziałania histerezy możliwość wyboru od 0.1 do 15°C
• P2 - górna granica temperatury (domyślnie 110°C) zakres -45°C do 110°C
• P3 - dolna granica temperatury (domyślnie -45°C) zakres -45°C do 110°C
• P4 - kalibracja termometru w zakresie -7°C do 7°C (ustawiamy gdy wskazania temperatury są błędne)
• P5 - czas opóźnienia załączenia przekaźnika w zakresie 0 do 10 minut
• P6 - alarm zbyt wysokiej temperatury możliwość ustawienia 0 do 110°C
• reset do ustawień fabrycznych: jednoczesne wciśnięcie przycisków + i - w momencie włączenia napięcia zasilania

Zadaną temperaturę ustawia się wciskając na chwilę przycisk SET. Wyświetlacz zaczyna migać i przyciskami + i - ustawiamy temperaturę.

Parametr histerezy określa zakres zadziałania termostatu. Np. dla grzania, zadana temperatura 26 stopni, histereza P1=1 - termostat załączy przekaźnik przy temperaturze niższej niż 26 stopni. Po osiągnięciu 26 stopni wyłączy się i załączy ponownie gdy temperatura spadnie do wartości 26-P1, czyli u nas 26-1 = 25 stopni.
