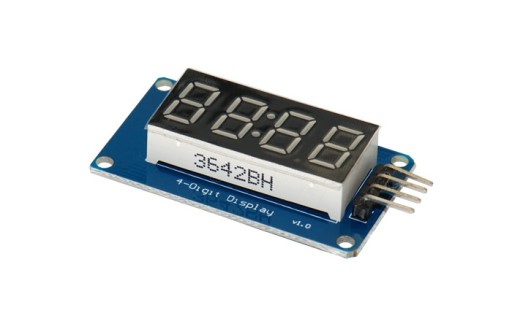

TM1637 4-значный 7-сегментный модуль дисплея

Moduł 4 cyfrowego 7-segmentowego 5V wyświetlacza LED TM1637 do Arduino

Moduł 4-cfrowego 7-segmentowego wyświetlacza LED do Arduino i innych kontrolerów. Moduł w prosty sposób pozwala zbudować np. zegar cyfrowy lub wyświetlać dane. Zasilanie 5V.

Moduł jest nowy, nie używany.

Parametry:

• Symbol: TM1637
• Rodzaj: wyświetlacz 4 cyfrowy 7 segmentowy
• Zasilanie: 5V
• Kolor: czerwony
• Wejścia: CLK, DIO, VCC, GND
• Długość modułu: 42 mm (47 mm ze złączem)
• Szerokość modułu: 24mm
• Wysokość modułu: 9,6 mm

Przykładowy kod:

#include "TM1637.h"

#define CLK 2//pins definitions for TM1637 and can be changed to other ports

#define DIO 3

TM1637 tm1637(CLK,DIO);

void setup()

{

tm1637.init();

tm1637.set(BRIGHT_TYPICAL);//BRIGHT_TYPICAL = 2,BRIGHT_DARKEST = 0,BRIGHTEST = 7;

}

void loop()

{

int8_t NumTab[] = {0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15};//0~9,A,b,C,d,E,F

int8_t ListDisp[4];

unsigned char i = 0;

unsigned char count = 0;

delay(150);

while(1)

{

i = count;

count ++;

if(count == sizeof(NumTab)) count = 0;

for(unsigned char BitSelect = 0;BitSelect < 4;BitSelect ++)

{

ListDisp[BitSelect] = NumTab[i];

i ++;

if(i == sizeof(NumTab)) i = 0;

}

tm1637.display(0,ListDisp[0]);

tm1637.display(1,ListDisp[1]);

tm1637.display(2,ListDisp[2]);

tm1637.display(3,ListDisp[3]);

delay(300);

}

}

Kod wyświetla kolejne znaki na wyświetlaczu

Biblioteka wyświetlacza:

http://www.casper-tech.pl/allegro_files/DigitalTube_Library.zip
