ТЕСТЕР ЕМКОСТИ АККУМУЛЯТОРА ZB2L

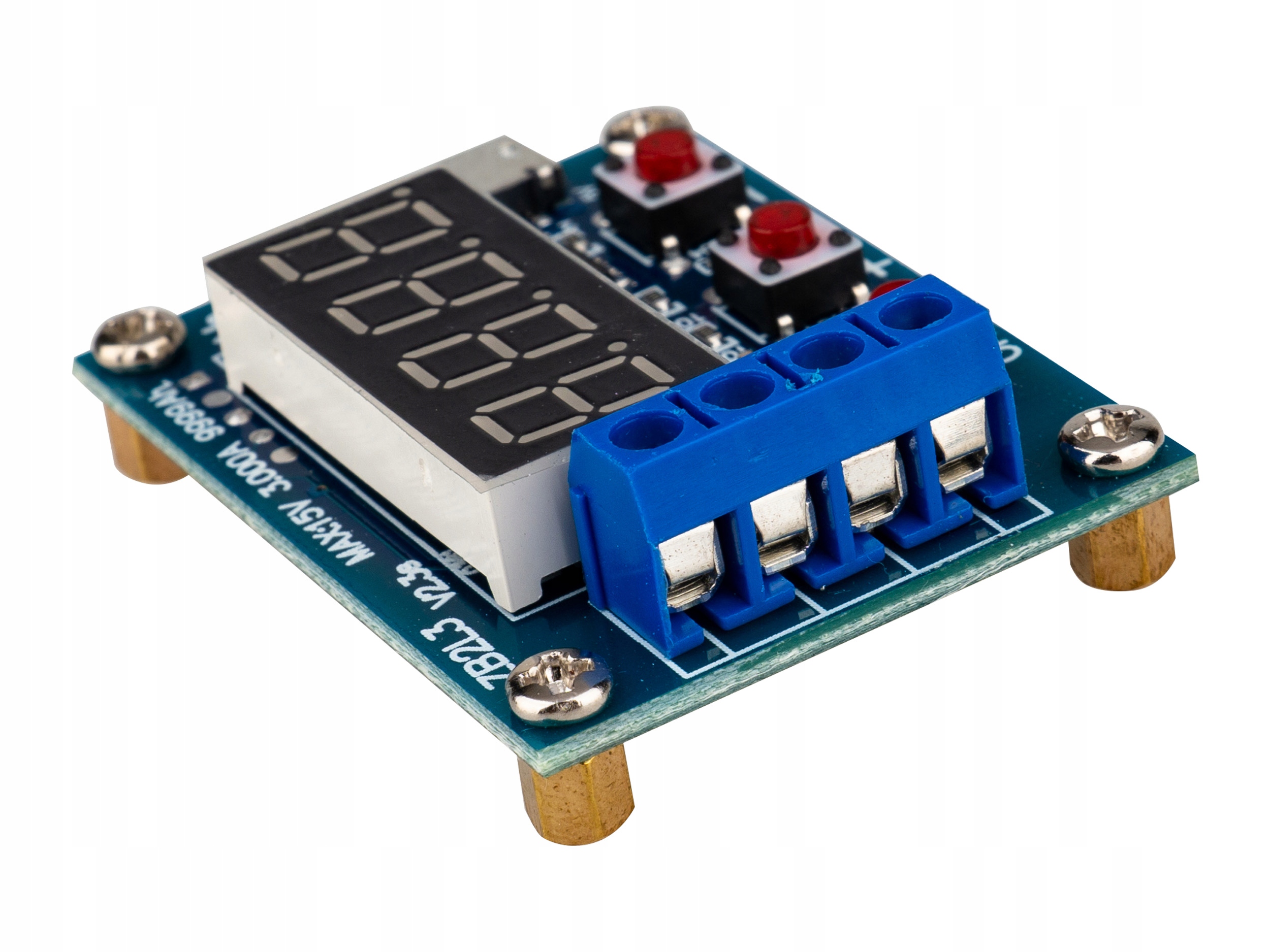

Tester miernik pojemności baterii akumulatora HW586 / ZB2L3

Pracuje na napięciu 4,6-6V - zasilanie przez mini USB np. z ładowarki do telefonu.

Służy do badania baterii typu: Li-Ion, Ni-Mh, Ni-Cd, Li-Pol, Li-Fe, Pb

• Napięcie badanych akumulatorów do 15V.
• Minimalne napięcie baterii, do którego może być rozładowana bateria 0,5 V
• Maksymalna pojemność baterii 9999Ah.
• Błąd pomiaru to tylko 1%
• Rezystory 7,5 Ohm, 5W - 2szt. w zestawie

Wskazania błędów przez wyświetlacz:

• Err1: napięcie akumulatora jest powyżej 15 V
• Err2: napięcie akumulatora jest niższe niż napięcie minimalne
• Err3: Bateria nie może pozwolić na obciążenie lub prąd rozładowania zbyt duży
• Err4: prąd rozładowania przekracza 3,1 A

ZESTAW ZAWIERA:

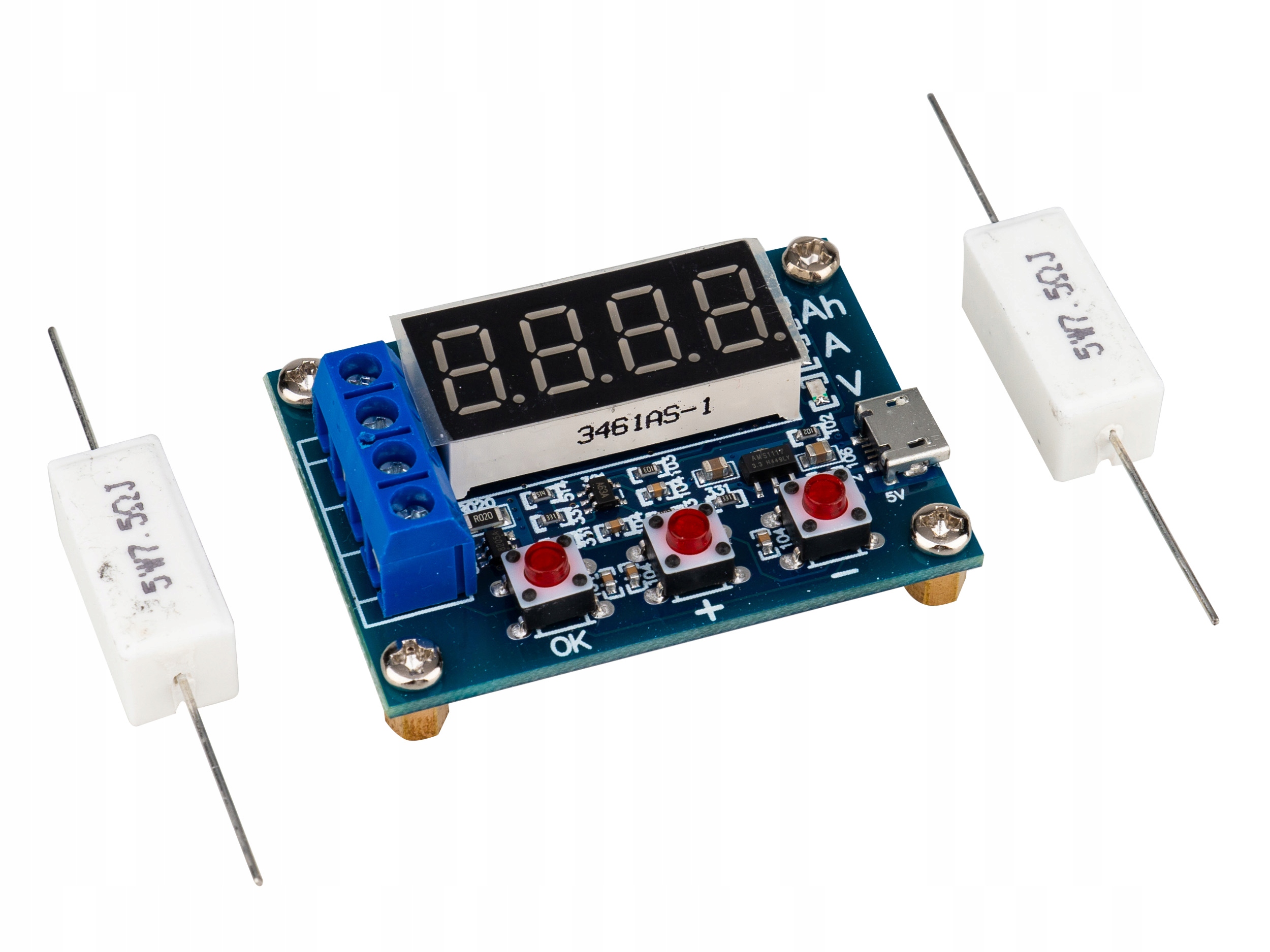

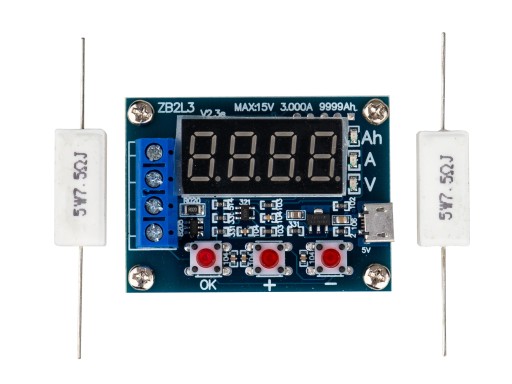

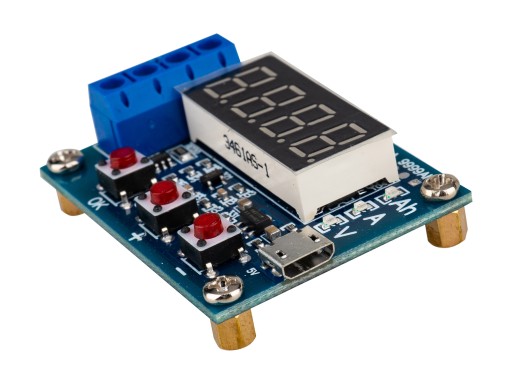

• 1szt płyta z miernikiem ZB2L3
• 2szt rezystory do obciążania testowanych akumulatorów

Instrukcja obsługi:

1. Akumulator powinien być w pełni naładowany

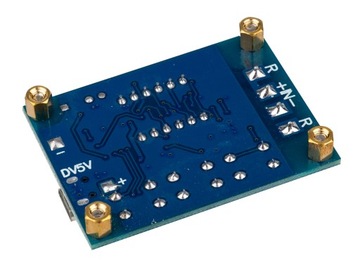

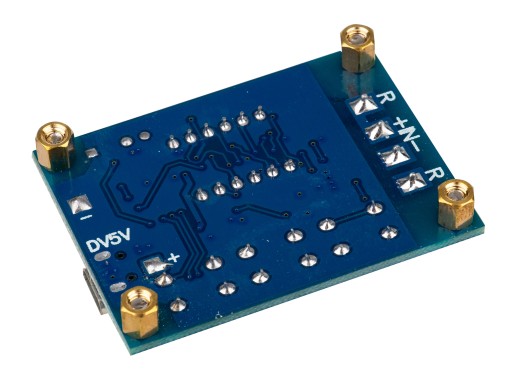

2. Podłączyć testowany akumulator do testera plusem do zacisku IN (+) a minusem do IN (-) UWAGA: Odwrotne podłączenie może spowodować uszkodzenie obwodu!
3. Obciążenie (rezystor obciążeniowy) podłączyć do zacisków R
4. Podłączyć zasilanie testera 4,6-6V
5. Naciskamy przycisk OK i trzymamy do momentu, aż dioda zamruga 3 razy. Tester sam wykrywa napięcie akumulatora i sam dobiera zakres rozładowania.
6. Wyświetlacz naprzemiennie pokazuje aktualne napięcie, prąd rozładowywania oraz ilość rozładowanych mAh
7. Tester rozładowuje baterię do zadanej wartości napięcia (w przypadku automatycznego doboru tester sam ustala wysokość napięcia, do którego ma być rozładowany akumulator).
8. Po zakończeniu rozładowywania na wyświetlaczu mruga rzeczywista pojemność akumulatora.
9. Czas trwania pomiaru jest dość długi, ponieważ wymaga rozładowania akumulatora do zadanego napięcia
10. Przyciskami (+) i (-) możemy ręcznie ustawiać minimalne napięcie, do którego chcemy rozładować akumulator

    UWAGA: Przy ręcznym ustawianiu napięcia, do którego ma być rozładowany akumulator, należy pamiętać, że zbyt mocne rozładowanie akumulatora może spowodować jego uszkodzenie - należy korzystać z zaleceń producenta danego akumulatora odnośnie utrzymania napięć minimalnych.

    Przy pomiarach akumulatorów o dużych pojemnościach należy zamienić rezystor obciążający na inny odbiornik, który będzie wymuszał prąd obciążenia na poziomie max. ok. 2A. Wynika to z faktu, że wydzielana jest duża ilość ciepła w wyniku przepływającego prądu przez obciążnik. Może to doprowadzić do spalenia rezystora lub uszkodzenia miernika.
