WYMIENNIK CIEPŁA 20 płytowy NORDIC Tec do 20kW 3/4

Wymiennik ciepła 20-płytowy 20 kw Nordic Tec Ba-12-20 3/4"

Wymiennik płytowy o mocy maksymlanej do 20 kW (kalkulowanej przy wysokim parametrze zasilania)

przyłącza 4x 3/4"

Szczegóły techniczne:

• Stal nierdzewna 316L, lutowana miedzią 99,9% Cu
• Moc grzewcza - od 10 do 20 kW w zależności od temperatury zasilania

Moc nominalna jest mocą maksymalną, osiągalną przy bardzo wysokich parametrach zasilania. Nie jest ona równoznaczna mocy kotła lub urządzenia grzewczego, do którego wymiennik może być stosowany.

Moc nominalna jest mocą maksymalną, osiągalną przy bardzo wysokich parametrach zasilania. Nie jest ona równoznaczna mocy kotła lub urządzenia grzewczego, do którego wymiennik może być stosowany.

Ten wymiennik nie sprawdzi się w użytkowaniu z pompą ciepła (z uwagi, na to, że jest to specyficzne źródło ciepła wymagające znacznie większych powierzchni płyt).

Dobór urządzenia powinien być dokonywany tylko przez osobę posiadającą fachowe rozeznanie.

Ten wymiennik jest dedykowany raczej do podłączania dodatkowych obiegów grzewczych niż obsługi kotłów w całości (jest zbyt mały). Może obsługiwać jednak niewielkiej wielkości kotły lub kozy z płaszczem wodnym o mocy około 10kW. Ze względu na rozmiary raczej nie nadaje się do obsługi instalacji domków jednorodzinnych, chyba, że stosunkowo małych o powierzchni nie większej niż 80-100m2.

• Przyłącza: 4x 3/4"
• Ciśnienie robocze - do 10 bar
• Ciśnienie testowe - 20 bar
• Maksymalna temperatura pracy: do +230°C
• Przepływ - 4 m3/h
• Powierzchnia wymiany - 0,240 m2

Zaleca się by przy doborze wymiennika do kotła grzewczego na 10kW kotła przypadało min. 0,25-0,30m2 powierzchni wymiany grzewczej.

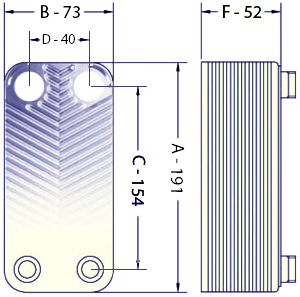

Wymiary:

Długość (A) - 191 mm

Szerokość (B) - 73 mm

Grubość (F) - 52 mm

Rozstaw przyłączy (C) - 154 mm

Rozstaw przyłączy (D) - 40 mm

* Certyfikowany - CE, TÜV

Zastosowanie:

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO
• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU
• Podłączanie ogrzewania podłogowego
• Wszelkiego rodzaju instalacje CO i CWU
• Współpraca z pompami ciepła (np. ogrzewanie geotermiczne)
• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż
• Podłączanie instalacji pod sieć miejską

Wymiennik podłączamy zawsze przeciwprądowo - w celu uzyskania maksymalnej wydajności.

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty
• lutowane w piecach próżniowych tworzą konstrukcję niezwykle trwałą na zmiany ciśnienia i temperatury
• łatwość montażu i relatywnie prosta konstrukcja
• łatwość ewentualnego czyszczenia
• możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji
