комплект каминной топки SIMPLE м/с 8кВт левая фурнитура каркас РЕШЕТКИ пластины

Zestaw: Wkład kominkowy + akcesoria montażowe

Wkład spełnia wymogi Ekoprojektu.

Ekoprojekt jest to wymóg wobec producentów, by produkowali wkłady o niskiej emisji pyłów (mniejszy smog).

Wkład spełniający wymogi Ekoprojektu to bezpieczny wybór,gdyż wkłady nie spełniające będą systematycznie wycofywane z obiegu.

W skład zestawu wchodzi:

1. Wkład kominkowy lewy BS
2. Podstawa pod wkład
3. Rura fi 200 50cm 2szt
4. Kolano 90st fi 200
5. Taśma 10m
6. Uszczelniacz do rur
7. Przejście na komin ceramiczny fi 200/200
8. Ramka granitowa czarna
9. Kratka luft lewa 600x400x90 czarna 2szt (wylotowe)
10. Kratka luft prawa SF 400x600x90 czarna 1szt (wlotowa)
11. Płyta krzemianowo-wapniowa 100x50x3 cm x 15 szt
12. Preparat gruntujący 1L x 1 szt
13. Klej do płyt izolacyjnych - wiaderko 5 kg x 1 szt
14. Kołki do płyt izolacyjnych x 10 szt
15. Wkręty x 100 szt
16. Klej do siatki 25 kg x 1 szt
17. Gładź 10 kg x 2 szt
18. Siatka podtynkowa z włókna szklanego x  7 m2

Wkład kominkowy powietrzny żeliwny z szybrem Simple M/S 8 lewy BS (szyby łączone bez szprosa), moc 8kW, wylot spalin fi 200

W standardzie Kominek posiada:

• system czystej szyby
• nowoczesną klamkę
• szyber
• deflektor
• ruszt
• popielnik
• gęsto rozmieszczone radiatory

Wkład fabrycznie nowy bezpośrednio z linii produkcyjnej.

W ofercie posiadamy dedykowane obudowy do tego wkładu. Jesteśmy też producentem obudów, więc możliwe są modyfikacje.

Prezentujemy Państwu jeden z najpopularniejszych produktów marki Kratki

Wkład wykonany z wysokiej jakości polskiego żeliwa

Kominek Simple to seria nowoczesnych kominków żeliwnych. Spełniają wymogi Ekoprojektu oraz BImSchV 2 - daje to pewność, ze łączą w sobie wysoką jakość z troską o środowisko. Narożne, dwustronnie przeszklone wkłady typu BS z szyba dzieloną. Doskonale wpisuje się w stylistykę nowoczesnych wnętrz. Tego typu kominek jest często wybierany w przypadku otwartych pomieszczeń.

Informacje o kominku Simple:

• Urządzenie wyposażone jest w system czystej szyby - dzięki tzw. kurtynie strumień powietrza rozprowadzany jest równomiernie, omiata szkło i ogranicza do minimum osadzanie się na nim sadzy. Pozwala to utrzymać efektowny i czysty wygląd szyby przez długi czas.
• Dwustronnie przeszklone wkłady typu BS z szyba dzieloną.
• Tego typu kominek jest często wybierany w przypadku otwartych pomieszczeń
• Wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.
• Dekoracyjny płotek zabezpiecza przez wypadnięciem drewna z paleniska.
• Całe drzwiczki w kształcie litery L otwierają się w przypadku wersji wkładu narożnego lewego - w lewą stronę
• Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.
• Doskonale wpisuje się w stylistykę nowoczesnych wnętrz.
• Zakres mocy grzewczej od 3 do 10 kW
• Wysoka sprawność aż 80%
• Frontowa szyba wytrzymuje nawet do 660°C

Zalety wkładu żeliwnego SIMPLE M/S

DEFLEKTOR WSPOMAGA EFEKTYWNOŚĆ SPALANIA

Dopalanie cząstek opału dzięki deflektorowi, który wydłuża drogę spalin.

PERFOROWANA KLAMKA

Drzwi wkładu posiadają nowoczesną klamkę. Jej specjalna perforowana konstrukcja powoduje naturalne schładzanie. Wygodna rękojeść gwarantuje wygodne otwieranie kominka.

PŁOTEK W KOMORZE SPALANIA

Ozdobny płotek ułatwia utrzymanie czystości użytkowania oraz zabezpiecza przed wypadaniem drewna.

KOMORA SPALANIA

Ozdobna płyta tylna i przestronna komora spalania

SZUFLADA POPIELNIKA

Ułatwia utrzymanie wkładu w czystości. Gałka z przodu szuflady pozwala na regulację dopływu powietrza z pomieszczenia.

OTWIERANIE DRZWICZEK W NAROŻNYCH WKŁADACH TYPU BS

Całe drzwiczki w kształcie litery L otwierają się w przypadku wersji wkładu narożnego lewego - w lewą stronę

SZYBA ODPORNA NA WYSOKIE TEMPERATURY

Klasyczny front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C.

GĘSTO ROZMIESZCZONE RADIATORY

Maksymalne wykorzystanie ciepła odbywa się dzięki gęsto rozmieszczonym radiatorom na ścianach wkładu kominkowego.

RUCHOMY RUSZT

We wkładzie zastosowano solidny, żeliwny ruszt. Można go wyjmować i czyścić.

WBUDOWANY SZYBER

Umożliwia regulację ciągu komina, co wpływa na efektywniejszy proces spalania. Regulacja jest możliwa za pomocą gałki.

WYSOKI CZOPUCH

Zwiększa powierzchnię wymiany ciepła pomiędzy gorącymi spalinami a pomieszczeniem

Dane techniczne:

• Rodzaj paliwa: sezonowane drewno liściaste (wilgotność ≤20%)
• Moc nominalna (kW): 8
• Zakres mocy grzewczej (kW): 3.0 - 10.0
• Materiał wykonania: żeliwny
• Sprawność cieplna (%): 80
• Temperatura spalin (oC): 238
• Max długość polan (cm): 330
• Minimalne wymagane pole czynne kratek wylotowych (cm2): ≥700
• Minimalne wymagane pole czynne kratek wlotowych (cm2): ≥500
• Rodzaj przeszklenia: narożne
• Otwieranie drzwi: w lewo
• Waga (kg): 115
• Średnica wylotu spalin (mm): 200
• Szerokość (cm): 67.5
• Wysokość (cm): 70.1
• Głębokość (cm): 43.3
• Spełnia kryteria EKOPROJEKTU: Tak
• Zgodność z normą BImSchV 2: Tak
• Klasa Energetyczna: A
• współczynnik EEI: 105.4
• Emisja CO (przy 13% O2) ≤ podawana w %: 0.1
• Emisja pyłków (pył) (mg/Nm3): 25
• Popielnik: Tak
• Dolot: Nie (istnieje możliwość dokupienia dolotu na innej aukcji)
• Producent: Kratki

NOWOCZESNY DESIGN

Narożny wkład kominkowy o drzwiach typu BS (szyby łączone). Dzięki takiemu rozwiązaniu możesz podziwiać ogień z dwóch stron w dwóch pomieszczeniach jednocześnie. Idealne rozwiązanie do łączonych pomieszczeń.

Eleganckie wykończenie szyby stalową ramką.

Drzwi wkładu posiadają nowoczesną klamkę. Jej specjalna perforowana konstrukcja powoduje naturalne schładzanie. Wygodna rękojeść gwarantuje wygodne otwieranie kominka.

Żeliwne wykończenie komory spalania w kolorze czarnym.

MAKSYMALNE WYKORZYSTANIE ENERGII

Dopalanie cząstek opału dzięki deflektorowi, który wydłuża drogę spalin. Proces ten podnosi również efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery.

Obszerna komora spalania, która pozwala na załadowanie dużej ilości paliwa bez potrzeby częstego dokładania.

Sterowanie ciągiem komina za pomocą wbudowanego szybra.

Gęsto rozmieszczone radiatory na ścianach zewnętrznych urządzenia, gwarantują maksymalne wykorzystanie ciepła generowanego przez wkład.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C. Oferowane przez Nas szkło posiada certyfikat jakości i bezpieczeństwa.

Kominek jest odporny na działanie wysokich temperatur dzięki zastosowaniu wysokogatunkowej stali.

WYGODNE UŻYTKOWANIE

Urządzenie wyposażone jest w system czystej szyby - dzięki tzw. kurtynie strumień powietrza rozprowadzany jest równomiernie, omiata szkło i ogranicza do minimum osadzanie się na nim sadzy. Pozwala to utrzymać efektowny i czysty wygląd szyby przez długi czas.

Wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.

Dekoracyjny płotek zabezpiecza przez wypadnięciem drewna z paleniska.

Całe drzwiczki w kształcie litery L otwierają się w przypadku wersji wkładu narożnego lewego - w lewą stronę.

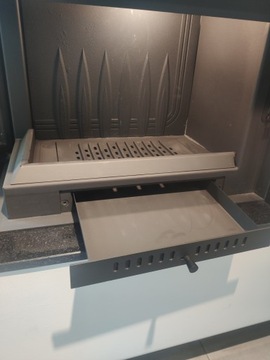

POPIELNIK

Dla wygody model jest wyposażony w popielnik ułatwiający czyszczenie z popiołu po wypaleniu drewna.

Wymiary popielnika:

szerokość: 33 cm

głębokość: 27,5 cm

wysokość: 3,5 cm

Kominek nowoczesny o pięknych panoramicznych proporcjach paleniska wykończony ramą kamienną idealnie nadaje się do niewielkich salonów

Granitowa ramka z Nero assoluto:

Ramka składa się z 4 elementów kamiennych przy wkładzie.

Naturalny kamień, z którego wykonana jest obudowa, posiada unikalne cechy charakterystyczne dla danej slaby materiału. Dlatego odcienie, użylenia i plamy występujące na obudowie ze zdjęcia mogą odbiegać od obudowy znajdującej się w sprzedaży. Jednocześnie nie mogą stanowić podstawy ewentualnych reklamacji. Przedstawioną kolorystykę ramy należy traktować jako przybliżoną.

Przykładowa aranżacja:

Wymiary wkładu

Zestaw 3 szt kratek kominkowych typu luft 45S narożny 600x400x90 do kominka z szybą boczną lewą - kolor czarny - 2szt GÓRA i 1szt DÓŁ SF

Informacje o produkcie:

• Kratka o wymiarze 600x400x90mm
• Głębokość kratek górnych: 126,5mm
• Głębokość kratek dolnych: 76,5mm
• Wysokość : 90mm Środek kratki: 58mm
• front bez widocznych łączeń
• kratki malowane wysokiej jakości farbami proszkowymi
• nowoczesny kształt
• zamaskowany wlot powietrza

Dane techniczne:

Waga (kg): 3,5 (1szt)

Pole czynne kratki (cm2): 436

LUFT 45S wyróżnia się nowoczesnym i minimalistycznym wyglądem. Kratka posiada zamaskowany wlot powietrza – wykonany pod kątem 45 stopni oraz front bez widocznych łączeń.

Zalety kratek typu luft 45S

Kratka kominkowa stanowi estetyczne zakończenie kanałów rozprowadzających ciepłe powietrze z kominka.

Jest ona instalowana w ścianie lub w czopuchu obudowy kominkowej.

Kratka wyróżnia się nowoczesnym i minimalistycznym wyglądem, a jej podłużna forma sprawia, że doskonale sprawdza się we wnętrzach utrzymanych w stylu współczesnym.

Charakterystycznymi cechami modelu LUFT 45S są: zamaskowany wlot powietrza – wykonany pod kątem 45 stopni oraz front bez widocznych łączeń.

Przy montażu kratki należy pamiętać o jej prawidłowym ułożeniu.

Jeżeli instalujemy ją nad kominkiem - wlot powietrza powinien znajdować się na spodzie, jeżeli pod wkładem - wlot powinien być na górze.

Pozwoli to zachować odpowiedni, konwekcyjny przepływ ogrzewanego powietrza.

Dzięki malowaniu kratki metodą proszkową, jej kolor pozostaje trwały i odporny na działanie podwyższonej temperatury, a sama kratka jest bardziej odporna na uszkodzenia mechaniczne.

Wymiarki kratek górnych

Wymiarki kratek dolnych

ZESTAW DO WYKONANIA ZABUDOWY KOMINKOWEJ WE WŁASNYM ZAKRESIE

Płyty izolacyjne

Żaroodporne płyty izolacyjne przeznaczone są do termicznej izolacji ścianek budowanego kominka oraz jednocześnie mogą służyć jako jego obudowa. Ich właściwości powodują, że są one bardzo łatwe w montażu. Wystarczy mieć najprostsze narzędzia stolarskie, jak piłka do drewna, klej wysokotemperaturowy oraz wkręty, aby odpowiednio dociąć i połączyć je ze sobą. Płyty są produktem niepalnym i bezpyłowym. Od wewnętrznej strony płyty są poddawane wysokim temperaturom, natomiast strona zewnętrzna pozostaje w bezpiecznej temperaturze dla człowieka.

Zalety:

• Produkt bezpieczny dla zdrowia i przyjazny środowisku
• Łatwość obróbki powszechnie dostępnymi narzędziami
• Podwyższona odporność na gwałtowne zmiany temperatury
• Nie wygina się, nie rozwarstwia
• Oszczędność miejsca w trakcie przechowywania z uwagi na niewielka grubość płyt
• Klasyfikacja ogniowa: A1 - niepalny
• Nie uczula
• Bezwonna

Charakterystyka produktu:

kolor: biały

zapach: bezzapachowy

klasyfikacja ogniowa: A1 - niepalny

maksymalna temperatura eksploatacja: 950°C

gęstość: 245 kg/m3

wymiary: 1000 x 500 x 30mm

Klej do płyt izolacyjnych - wiaderko 5 kg

Ognioodporny  klej do łączenia płyt kominkowych  FIRE LINE +1400C  jest gotowym do użycia klejem o specjalnym składzie do zastosowania w warunkach oddziaływania wysokiej temperatury, gdzie zwykłe kleje nie pozwalają na długotrwałe mocowanie płyt. Jest przeznaczony do zastosowania w takich miejscach jak otoczenie kominka, miejsca za kotłami, piecami, kuchenkami, grzejnikami oraz na drzwiach pieców grzewczych.

Skład: szkło wodne modyfikowane substancjami nieorganicznymi.

Kolor: beżowy

Opakowanie:  wiadro 5kg

Grunt do płyt kominkowych 1 L

Grunt KP to gotowy do użytku preparat gruntujący. Stosowany jako podkład zwiększający przyczepność ściany do płyty kominkowej oraz pod następne warstwy zabudowy. Produkt nie zawiera rozpuszczalników. Wyrównuje chłonność płyty oraz następnych warstw, a także ogranicza powstawanie wykwitów.

Skład: szkło wodne potasowe, środek silikonowy, woda.

Pojemność: 1L

Kołek do płyt izolacyjnych

Kołek przeznaczony do twardych i miękkich materiałów izolacyjnych, takich jak: kominkowe płyty izolacyjne, wełna szklana, styropian, płyta PU, lekkie płyty izolacyjne, płyta korkowa itp.

Wkręt

Wkręt do mocowania płyt do konstrukcji

długość-70 mm

Gładź 10 kg

Gładź gipsowa to wydajna sucha mieszanka, która pozwoli Ci na przygotowanie masy służącej do wyrównywania ścian i sufitów wewnątrz pomieszczeń. Z łatwością rozprowadzisz ją przy użyciu pacy po powierzchniach, przygotowując je w ten sposób do późniejszego malowania farbą lub np. tapetowania. Gładź utrzymana jest w białym kolorze.

Klej do siatki 25 kg

Klej do siatki jest produktem, który zastosujesz podczas ocieplania elewacji Twojego domu. Produkt doskonale sklei warstwy styropianu. Ponadto nadaje się do zatapiania siatki zbrojącej. Klej jest niezwykle wytrzymały – wyróżnia się odpornością na działanie warunków atmosferycznych. Dzięki temu kawałki styropianu pozostaną idealnie zespolone przez wiele lat.

Siatka podtynkowa z włókna szklanego

• posiada właściwości izolacyjne
• zapobiega powstawaniu uszkodzeń ścian
• kompensuje naprężenia powstające w czasie nagrzewania się elewacji

Siatka podtynkowa to niezbędny element stosowany podczas ocieplania ścian zewnętrznych budynku. Używając ją, wzmocnisz warstwę szpachlowo-klejową nakładaną pod tynkiem. Aplikacja siatki sprawi, że naprężenia powstające na skutek nagrzewania ściany staną się mniejsze – w efekcie zapobiegnie to także pękaniu gotowego tynku

Płyty to kruchy materiał izolacyjny i mogą posiadać możliwe mikro pęknięcia (pajączki)  i nie mają wpływu na jego prawidłową prace. Płyty są pakowane po 5 szt i mogą być pęknięte, ale to w niczym nie przeszkadza bo płyty zwyczajowo łączy się klejem. Prosimy o sprawdzenie towaru w obecności kuriera, w przypadku uszkodzeń o spisanie protokołu z datą dostarczenia.

Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne.

Jak właściwie palić w kominku?

Drewno to jedno z najlepszych paliw wykorzystywanych do uzyskania ciepła. Jako odnawialne źródło energii mamy zagwarantowaną jego ciągłą dostępność, a także niezależność od poszczególnych producentów energii cieplnej. Paliwo to dostępne jest nawet lokalnie. Zapewnia posiadanie indywidualnego i konkurencyjnego sposobu ogrzewania, również pod względem cenowym. Drewno używane jako opał do kominków powstaje najczęściej z  resztek masy drzewnej. Jego moc uzależniona jest w głównej mierze od zawartości w nim wody. Świeżo ścięte drzewo lub niewłaściwie przechowywane charakteryzuje się dużą zawartością wilgoci. Wilgoć podnosi wagę drewna i jednocześnie redukuje jego moc grzewczą. Dlatego najbardziej zalecanym i wydajnym jest drewno o wilgoci poniżej 20%.

Podczas palenia należy:

• używać tylko naturalnego drewna
• nie używać grubych kawałków drewna
• nie używać drewna mokrego lub wilgotnego

DOBÓR PALIWA

Paliwo zalecane

Producent zaleca stosować polana drzew liściastych typu: buk, grab, dąb, olcha, brzoza, jesion, itp. o wymiarach polan lub szczap: długości ok. 30 cm i obwodzie od ok. 30 cm do 50 cm- wilgotność drewna używanego do opalania urządzenia nie powinna przekraczać 20% co odpowiada drewnu sezonowanemu 2 lata po wyrębie, przechowywanemu pod zadaszeniem.

Paliwo niezalecane

Należy unikać do opalania urządzenia polan lub szczap o wilgotności powyżej 20%, gdyż może to spowodować nie osiąganie deklarowanych parametrów technicznych - obniżona moc cieplna.

Nie zaleca się stosować do opalania urządzenia polan drzew iglastych oraz drzew zażywiczonych, które powodują intensywne zakopcenie urządzenia oraz konieczność częstszego czyszczenia urządzenia i przewodu kominowego.

Paliwo zabronione

We wkładach nie wolno palić: minerały (np.: węgiel, drewno tropikalne (np.: mahoń), produkty chemiczne lub substancje płynne, takie jak: olej, alkohol, benzyna, naftalina, płyt laminowanych, impregnowanych lub sprasowanych kawałków drewna związanych klejem, śmieci. Jeżeli jest dopuszczalne inne paliwo, informacja będzie umieszczona na tabliczce znamionowej.

OBUDOWA WKŁADU KOMINKOWEGO

Obudowa powinna zapewniać dostęp powietrza potrzebnego do wentylacji, cyrkulacji powietrza w obudowie, poprzez zastosowanie w niej kratek kominkowych dobranych odpowiednio do mocy wkładu (w dolnej części zabudowy - pod wkładem ) oraz kratki wylotowej (na górze obudowy - nad wkładem).

Dobór kratek

Kratki wlotowe i wylotowe: W dolnej części zabudowy wkładu kominkowego należy przewidzieć otwór(y) nawiewne za pomocą których do obudowy wchodzi powietrze potrzebne do ogrzewania - wlot powietrza (dolne kratki wentylacyjne). Aby zapewnić właściwe odprowadzanie gorącego powietrza z okapu należy zamontować w nim otwory wywiewne zakończone kratkami wentylacyjnymi - wylot powietrza (górne kratki wentylacyjne). Otwory wykończone są za pomocą kratek o polu przekroju w zależności od mocy wkładu od 40 do 60 cm 2 na 1 kW mocy wkładu kominkowego.

Uwaga: Ze względu na wysoką temperaturę w obudowie wkładu kratki w okapie jak i wieńczące układ rozprowadzania powietrza w domu muszą być metalowe. W okapie kominka montujemy wyłącznie kratki bez żaluzji.

ROZPALANIE KOMINKA

Jedynym prawidłowym i zalecanym sposobem rozpalania kominków jest tzw. rozpalanie od góry.

INSTRUKCJA KROK PO KROKU

1. PRZYGOTOWANIE MATERIAŁÓW

- Kilka większych polan drewna (rozłupanych; max. wilgotność do 20%; śr. ok 10-13 cm) - Garść drobnych szczap na rozpałkę (śr. ok 2-5 cm; max. wilgotnośc do 20%,)

- Dowolna podpałka

- Zapałki/zapalarka

2. PRZYGOTOWANIE KOMINKA i PALENISKA

- Otwieramy wszystkie dopowietrzenia/przepustnice w kominku

- Układamy większe polana na dnie paleniska w sposób naprzemienny

- Na szczycie grubych polan układamy warstwę drobnych szczap na rozpałkę (nie więcej niż 3 warstwy). Szczapy układamy pozostawiając pomiedzy nimi odstępy, aby zapewnić swobodny przepływ powietrza

- Na górnej warstwie szczep układamy podpałkę

ROZPALANIE

Podpalamy rozpałkę i zamykamy drzwi od kominka. W zależności od długości przewodu kominowego i jego ciągu rozpalanie może trwać od kilku do kilkunastu minut. W przypadku niewystarczającego ciągu w kominie należy w początkowej fazie rozpalania rozszczelnić drzwi kominkowe poprzez ich uchylenie. Dobrym pomysłem jest również uchylenie okna w pomieszczeniu, w którym kominek jest zainstalowany w celu doprowadzenia do niego większej ilości powietrza (tylko w przypadku urządzeń nie posiadających wbudowanego dolotu powietrza z zewnątrz) Wkład kominkowy przeznaczony jest do opalania drewnem o zawartości wilgotności do 20%. Stosowanie węgla, koksu, produktów węglopochodnych, tworzyw sztucznych, śmieci, szmat i innych substancji palnych jest niedozwolone. Warunkowo dopuszcza się spalanie atestowanych brykietów drzewnych, wykonanych z trocin lub peletu, ale jedynie w małych ilościach. Praktyczna ocena wilgotności stosowanego opału drewna jest następująca. Drewno, które ma posiadać zawartość wilgoci w granicach 18-20%, musi być sezonowane przez okres 18-24 miesięcy lub zostać oddane procesowi suszenia w suszarniach. Wraz z redukcją wilgotności drewna, wzrasta jego wartość opałowa, co oznacza oszczędności finansowe - nawet do 30% ogólnej masy drewna potrzebnej na jeden sezon grzewczy. W przypadku używania do spalania drewna o zbyt dużej wilgotności może nastąpić nadmierne zużycie energii potrzebnej do odparowania wilgoci oraz do powstania skroplin w czopuchu lub komorze spalania, co wpływa na ogrzewanie pomieszczenia. Innym negatywnym zjawiskiem zaobserwowanym przy stosowaniu drewna o zbyt dużej wilgotności jest zjawisko wydzielana się kreozotu - osadu niszczącego przewód kominowy, który w granicznych przypadkach może spowodować zapalenie się i pożar komina. W związku z powyższym zaleca się stosowanie drewna liściastego dąb, buk, grab, brzoza. Drzewa iglaste charakteryzują się niższymi wartościami energetycznymi, a palenie nimi powoduje intensywne zakopcenie szyby.

UWAGA: Nie należy użytkować niezabudowanego wkładu kominkowego za wyjątkiem próbnego rozpalenia.
