Mostek diodowo - tyrystorowy do regulatorów prostownika RegPro1 i RegPro2

Jest to moduł mocy - prostowniczy - współpracujący ze sterownikiem tyrystorowym regpro1 i regpro2 które oferujemy na innych aukcjach.

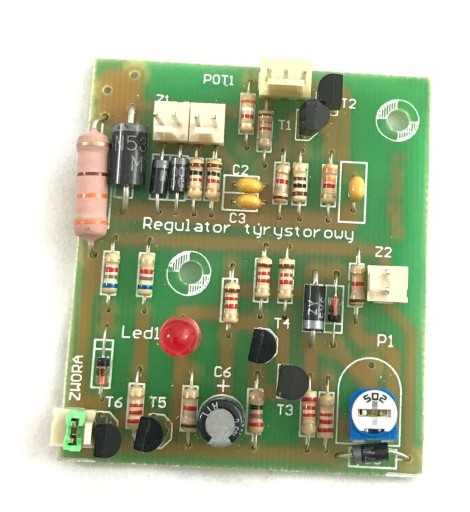

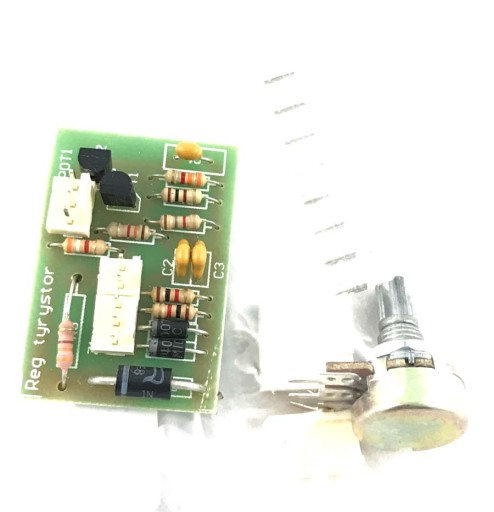

Moduły RegPro1 (na dole z lewej) i RegPro2 (na dole z prawej) dostępne na innych naszych aukcjach.

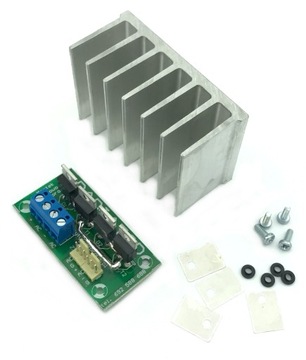

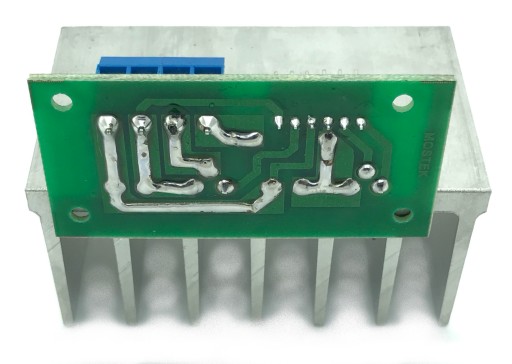

Na tej aukcji kupujesz mostek w formie zestawu. Wygląda jak na fotografii poniżej.

Otrzymujesz płytkę elektroniki - z diodami i tyrystorami zdolnymi do przewodzenia prądu minimum 15A (zazwyczaj dajemy nieco mocniejsze, ale ze względu na wytrzymałość złącz i ścieżek - nie należy używać układu do ładowania prądem większym niż 15A.

W zestawie również radiator, wkręty M3, podkładki izolacyjne mikowe oraz tulejki izolacyjne.

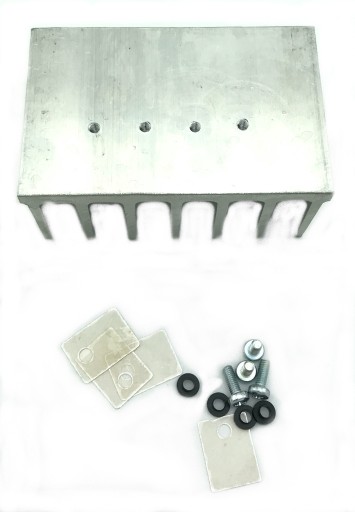

W radiatorze najeży wykonać cztery otwory wiertłem fi=2,5mm, a następnie nagwintować je gwintownikiem M3. Tak jak widać na fotografii obok.

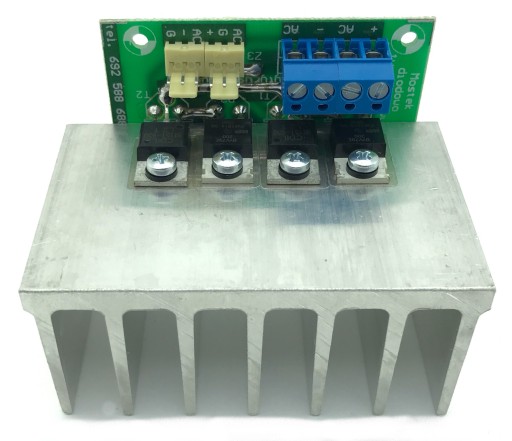

Następnie należy ułożyć na radiatorze cztery podkładki mikowe, na wkręty M3 założyć tulejki izolacyjne i przykręcić całość tak jak widać na fotografii obok.

Podkładki i tulejki służą do odizolowania korpusów elementów elektronicznych na których występują różne potencjały. Jest to czynność absolutnie niezbędna. Nie wolno tego przykręcić "tak po prostu", elementy muszą być odizolowane zarówno od siebie jak i od radiatora. W przeciwnym wypadku - ZWARCIE !

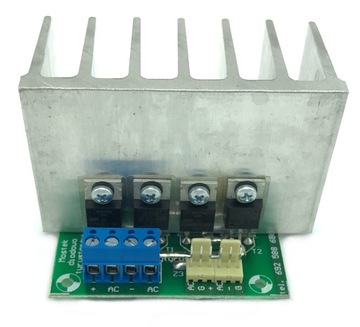

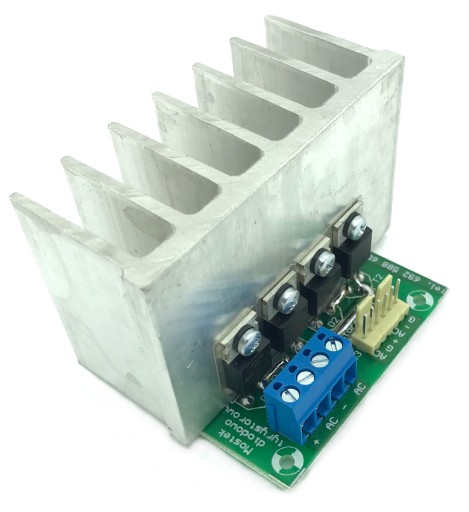

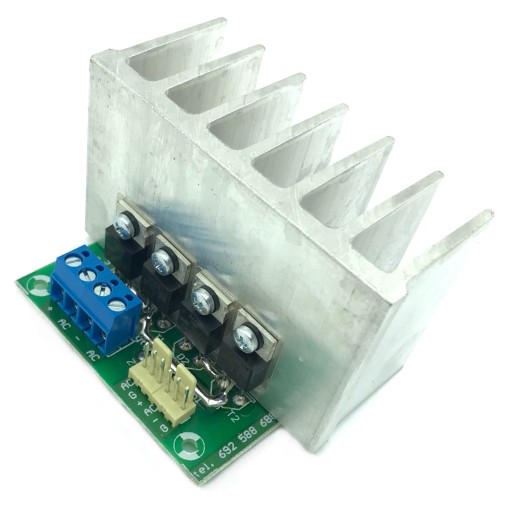

Finalnie uzyskujemy moduł diodowo - tyrystorowy jak na zdjęciu poniżej. Podłączamy go do modułu RegPro1 lub RegPro2 zgodnie ze schematem dołączonym do tych modułów.

Na aukcji numer 8942108461 wystawiam GOTOWY - ZMONTOWANY / SKRĘCONY mostek, gotowy po podłączenia zaraz po rozpakowaniu...
