ПЛАТА ВЧ РЕФЛЕКТОМЕТРА THOMSON 100Вт-3кВт

Oferuję Państwu płytkę reflektometru KF przeznaczoną do pracy w nadajniku o zakresie 2-30MHz.

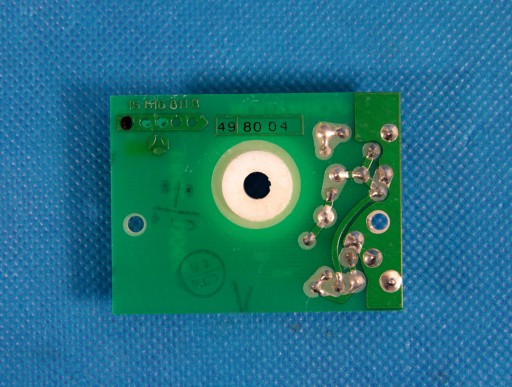

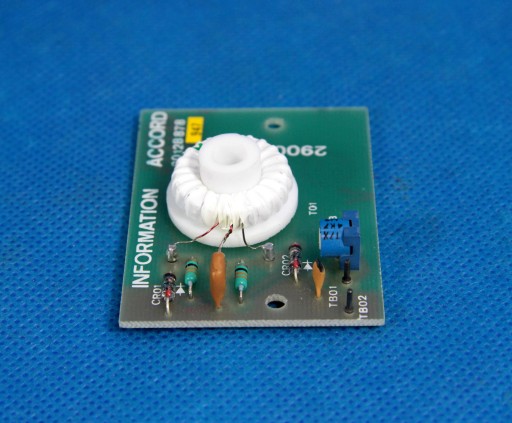

Płytka stanowi sprzęgacz wykonany na toroidalnym rdzeniu ferrytowym przez który przechodziła gorąca żyła kabla koncentrycznego na wyjściu nadajnika.

Na rdzeniu nawinięte są dwa uzwojenia symetryczne.

Każde z uzwojeń podłączone jest do diody detekcyjnej.

Napięcie stałe po diodach podawane jest przez potencjometr 4,7kΩ na wyjście modułu.

Transformator sprzęgający posiada izolację z grubej toczonej tulejki dystansowej wykonanej z teflonu.

Pojedyncza płytka daje tylko jedną informację, to jest o macy padającej lub odbitej. Aby uzyskać te informacje na raz należy zastosować dwie płytki.

Wymiary płytki 62x47 mm grubość 16 mm.

Podzespół został wykonany przez firmę Thomson i jest fabrycznie nowy.

Udzielamy gwarancji rozruchowej.
