Prasa uniwersalna MX340

Produkcja: NARGESA, Hiszpania

Uniwersalna prasa hydrauliczna o maksymalnym nacisku 40 ton. Przeznaczona do wszechstronnej obróbki blachy i kształtowników za pomocą opracowanych narzędzi. Prosty sposób mocowania narzędzi pozwala na łatwą adaptację indywidualnych przyrządów użytkownika. Poniżej wymieniono niektóre z zastosowań:

• wykrawania otworów w blachach, gięcie
• wycinanie brzegów blachy
• cięcie blachy, płaskowników
• cięcia kształtowników: płaskowników, kątowników, prętów okrągłych i kwadratowych
• możliwość wykonania narzędzi tj. wykrojniki, giętaki, tłoczniki, indywidualnie pod potrzeby klienta.

Szczegółowe parametry techniczne maszyny podano na końcu niniejszego opisu.

Zachęcamy do obejrzenia filmów demonstracyjnych pod adresami:

Prasa MX340: https://youtu.be/j694biN49ss

Prasa MX700: https://youtu.be/tTqA3XW4BFM

Wyposażenie standardowe

Do wyposażenia standardowego zalicza się oprzyrządowanie do wykrawania otworów tj. podstawę z gniazdem do umieszczenia matrycy mocowaną do stołu prasy, nakrętkę hakową do mocowania stempli do tłoka oraz osłonę ruchomą zrywającą.

Jako zestaw startowy zapewniamy 5 kompletów (stempel + matryca) wykrojników okrągłych, owalnych lub kwadratowych. Wykrojniki mające zastosowanie z oferowaną prasą zostały zebrane w katalogu udostępnianym na prośbę klienta.

Przykład wydajności wykrawania

Siła nacisku prasy MX340 - 40 ton dla stali S235 pozwala na:

• wykrawanie otworu fi 30 mm w blasze o grubości 10 mm
• wykrawanie otworu fi 60 mm w blasze o grubości 5 mm

Najprostszy wykrojnik do wycinania pojedynczych otworów w blasze składa się z dwóch elementów:

• górnego - stempla przepychającego blachę
• dolnego - matrycy z otworem tnącym

Prasa hydrauliczna MX340 posiada wiele opracowanych narzędzi opcjonalnych (za dodatkową opłatą) dostępnych z magazynu. Do najbardziej popularnych zaliczają się:

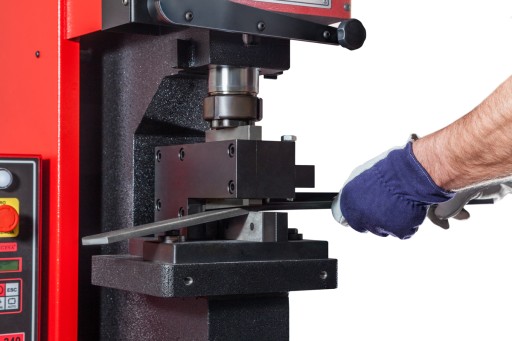

• cięcie płaskowników

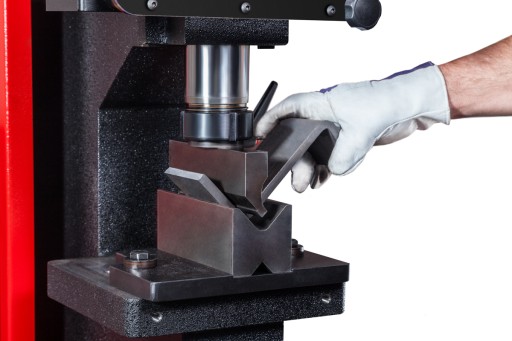

• gięcie blach, płaskowników
• wycinanie naroży w blachach

Do prasy możliwe jest także wykonanie indywidualnych narzędzi według potrzeb klienta.

Parametry prasy hydraulicznej

MX340

• Siła nacisku: 40 ton (400 kN)
• Moc silnika pompy: 2,2 kW
• Prędkość wysuwu tłoka: 7 mm/s

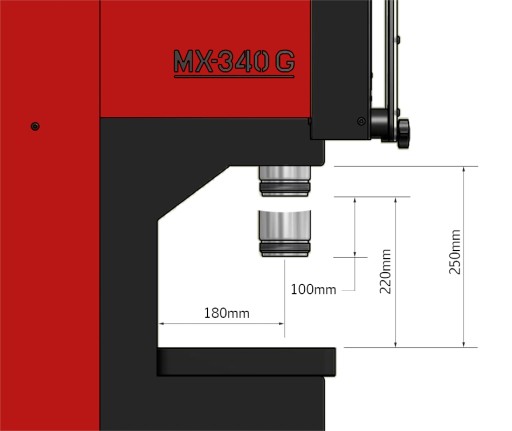

• Wcięcie gardła (odległość osi tłoka od korpusu): 180 mm
• Odległość pomiędzy tłokiem w pozycji górnej a stołem: 220 mm
• Skok tłoczyska (regulowany za pomocą krańcówek): 100 mm
• Wymiar stołu dolnego: 245x285 mm
• Wymiary [dł x szer x wys]: 800x700x1800 mm
• Waga: 600 kg
