FAAC 391 4 метра 80 циклов/24 часа для толстого столба KPL

Zestaw Energy - FAAC 391 24V do 5m bram dwuskrzydłowych

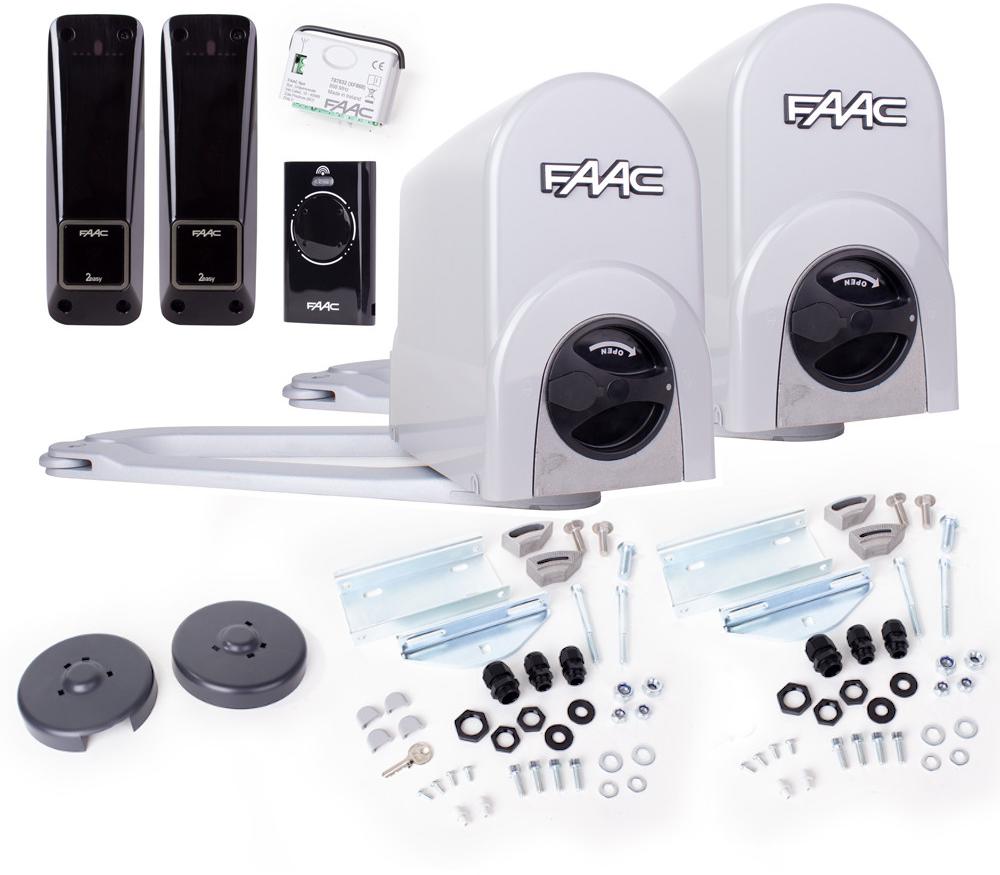

W skład zestawu wchodzi:

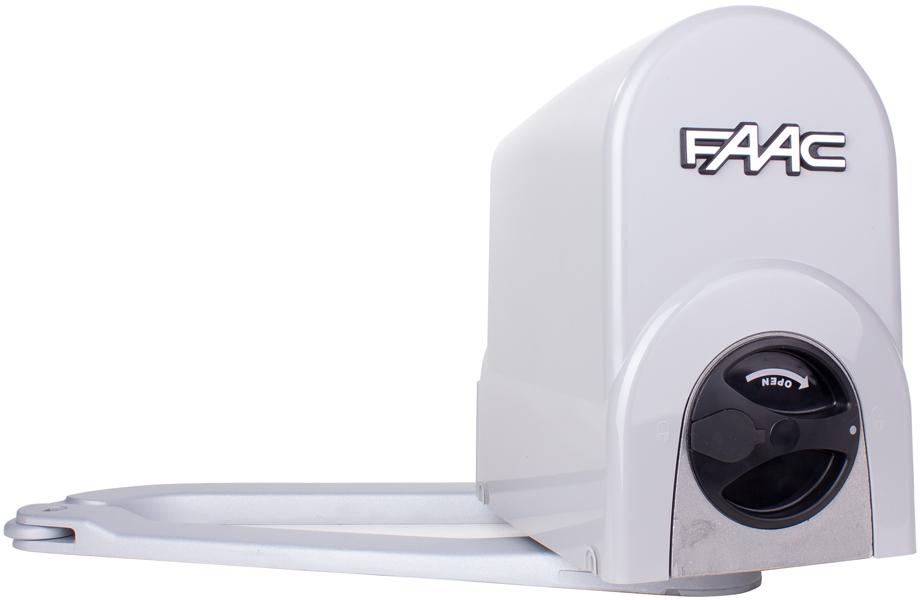

• Siłownik FAAC 391E z ramieniem łamanym i wbudowaną centralą sterującą
• Siłownik FAAC 391 z ramieniem łamanym
• 2x ogranicznik na otwarcie (półksiężyce)
• 2x ogranicznik na zamknięcie (półksiężyce)
• Moduł radiowy XF 868
• 1x pilot XT4 868 SLH LR czarny
• Para fotokomórek XP20BD
• Elementy montażowe do słupków i skrzydeł bramy wraz z trzpieniami mocującymi siłowniki
• Klucze odblokowania awaryjnego
• Karta gwarancyjna FAAC Polska
• Oryginalne opakowanie FAAC

Przeznaczenie

Kompletny zestaw napędów elektromechanicznych z ramionami przegubowymi do bram skrzydłowych, przydomowych. Odpowiedni dla skrzydeł o długości do 2 metrów (lub 2,5 metra przy zastosowaniu zamka elektromagnetycznego). Maksymalna masa pojedynczego skrzydła nie powinna przekraczać 300kg. Zestaw startowy FAAC Energy 391 to idealne rozwiązanie do szerokich słupków bramowych

Najważniejsze cechy

• Kompaktowe, eleganckie wykonanie. Szerokość – najistotniejszy wymiar – nie przekracza 185 mm!
• Prosta instalacja. Ramie przegubowe zapewnia dużą elastyczność zastosowań, umożliwiając instalację także na szerokich słupkach.
• Dzięki samoblokującemu napędowi nie ma potrzeby instalowania zamków elektromagnetycznych. W przypadku awarii zasilania łatwy w obsłudze system zwalniający (z indywidualnym kluczem) pozwala na otwarcie lub/i zamknięcie bramy.
• Wbudowane blokady mechaniczne: nie wymaga się instalowania mechanicznych blokad otwierania i zamykania.
• Nowa centrala sterująca z zabezpieczeniem przeciw-zgnieceniowym z funkcją biegu wstecznego po wykryciu przeszkody.
• Akumulator awaryjny gwarantuje działanie w przypadku awarii zasilania (dostępny jako opcja).

Opis

Kompletny zestaw bazujący na niezawodnych i sprawdzonych przez lata siłownikach FAAC 391. Zestaw ten przeznaczony jest do automatyzacji bram uchylnych skrzydłowych o długości skrzydła do 2,5m i ciężarze do 300kg, co pozwala obsłużyć bramę o świetle przejazdu aż 5m. Łamane siłowniki FAAC 391 pasują do każdego rodzaju słupków, metalowych czy wykonanych z klinkieru.

• Aby uzyskać gwarancję prawidłowego działania należy się upewnić, że odległość między zawiasem bramy a jakąkolwiek ścianą lub końcem ogrodzenia przekracza 725 mm.
• W przypadku bram z jednym ramieniem stosować napęd 391 E. W przypadku bram dwuramiennych stosować napęd 391 E i 391.
• UWAGA: Dzięki zastosowaniu nowoczesnych technologii centrala sterująca E024S jest kompatybilna tylko z nadajnikiem XF 433/XF 868 oraz z fotokomórką XP20BD (złącze BUS-owe).
• FAAC nie dostarcza akumulatorów Pb. Wymagane akumulatory 12V/4Ah o wymiarach 90x70x108mm.
• Dzięki swojej kompaktowej budowie napęd 391 jest szybki i łatwy w montażu bez konieczności wykonania kosztownych przeróbek adaptujących.

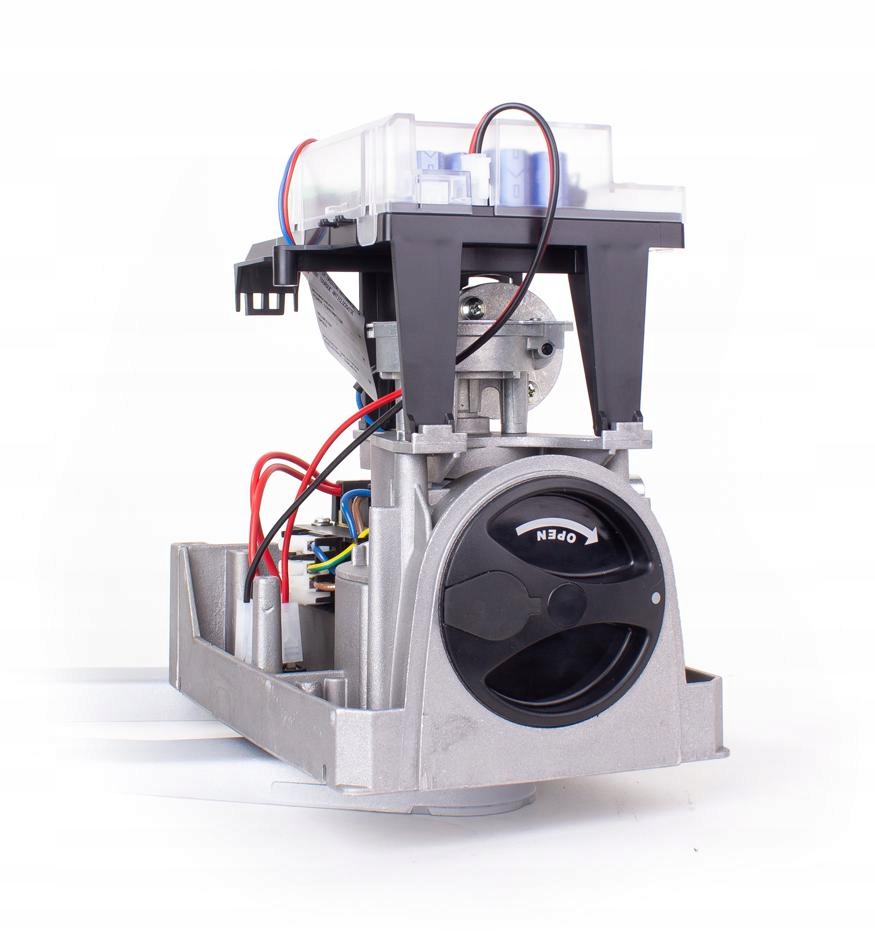

• Siłowniki są wyposażone w wygodny w obsłudze, bezpieczny system zwalniający, dzięki któremu można przy użyciu prywatnego klucza otworzyć lub zamknąć skrzydła bramy w przypadku awarii zasilania elektrycznego, lub awarii siłownika.

Specyfikacja techniczna

• Zasilanie: 230 V
• Silnik elektryczny: 24 Vdc
• Pobór mocy: 40 W
• Maks. moment obrotowy: 250 Nm
• Maks. prędkość kątowa: 13° sek
• Maks. długość ramienia: 2.5 m
• Cykle przy 20 °C: 30 cykli/dzień
• Stopień ochrony: IP 44
• Zakres temperatur pracy: -20 °C do +55 °C
• Waga: 8.7 kg
• Wymiary (D x Sz x W) w mm: 185 x 260 x 310

Moduł radiowy FAAC XF 868

• Sterownik/odbiornik z wbudowaną anteną zwiększającą zasięg pilota
• Częstotliwość: 868Mhz
• Napięcie zasilania: pobierane z centrali przez złącze 24V DC
• Pamięć: 256 pilotów
• Podłączenie: szybkozłącze

Pilot XT4 868 SLH

• Pilot pracuje na częstotliwości 868MHz w wersji LR (Long Range) o powiększonym zasięgu działania. System ten jest znacznie odporniejszy na zakłócenia, a dzięki temu pracuje wydajniej. Zasięg pilotów wynosi nawet 200 metrów (w idealnych warunkach).
• Kod typu Self Learning Hopping (SLH) umożliwia programowanie pilot od pilota bez konieczności dostępu do radioodbiornika.
• Sygnał wysyłany z pilota zabezpieczony jest systemem Rolling Code z 70 bilionami kombinacji - jest to kod dynamicznie losowo zmienny.

Fotokomórki XP20BD

Zestaw zawiera parę fotokomórek (1szt. nadawcza + 1szt. odbiorcza) z regulowanym kątem widzenia, które nadają się do instalacji natynkowej lub na kolumnie

• Zasięg działania: 20m
• Poziomy kąt regulacji: 180°
• Wymiary: 41x130x42mm
• Czas opóźnienia: 20ms
• Pobór prądu: 20mA
• Stopień ochrony: IP54

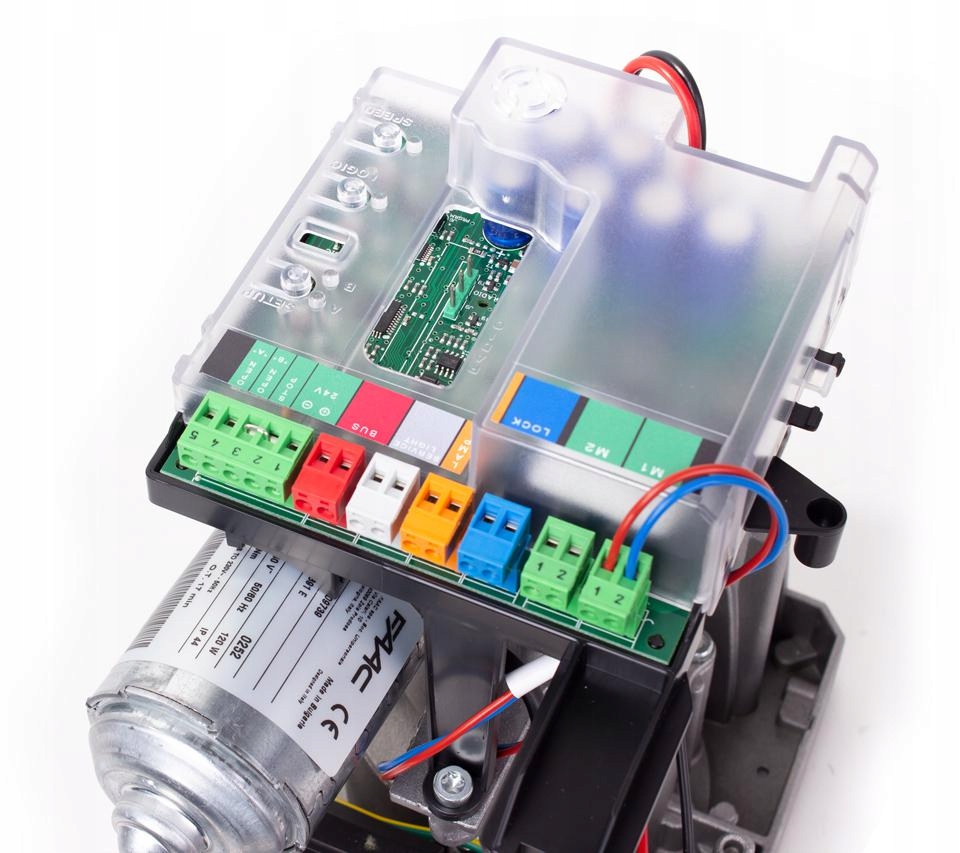

Centrala sterująca E024S

Centrala sterująca E024S, która jest zastosowana w zestawie FAAC 391 ENERGY daje możliwość zainstalowania do 16 par fotokomórek w jednym układzie. Zasilanie przez szynę BUS - dwa przewody 24V bez polaryzacji

UWAGA!

Napędy do bram, tak jak wszystkie produkty, które NIE SĄ zakończone wtyczką, a więc przy ich montażu należy dokonać zmian w instalacji prądowej obiektu - zgodnie z prawem są przeznaczone tylko i wyłącznie do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie uprawnienia.
