АНТЕННЫЙ РАЗВЕТВИТЕЛЬ СИГНАЛА DVB-T2/S/C РАЗВЕТВИТЕЛЬ ДЛЯ 2TV VAYOX

ROZGAŁĘŹNIK SYGNAŁU ANTENOWEGO DVB-T2/S/C SPLITTER ROZDZIELACZ NA 2TV VAYOX

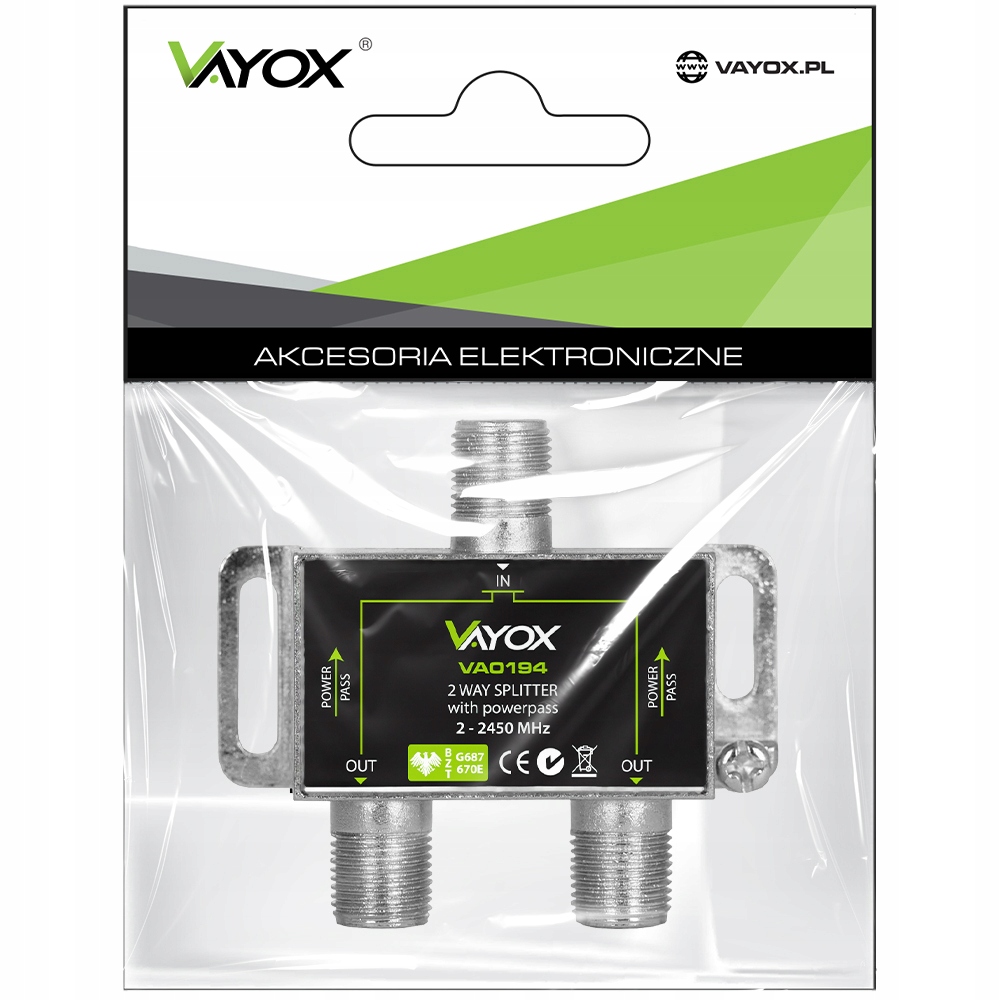

Model: VA0194

• Umożliwia podłączenie 2 odbiorników do jednej anteny
• Funkcja PowerPass - przepuszcza napięcie z zasilacza
• Nisko stratny
• Przeznaczony do telewizji cyfrowej DVB-T2, satelitarnej oraz kablówki
• Złącza typu "F"
• Szeroki zakres częstotliwości pracy: 2-2450 MHz
• Do użytku wewnętrznego lub zewnętrznego w hermetycznej puszcze antenowej
• Solidna konstrukcja

✅JEDNA ANTENA WIELE TV

Rozdzielacz VA0194 Vayox charakteryzuje się mnogością zastosowań. Z powodzeniem może zostać wykorzystany do rozdzielenia sygnału cyfrowej telewizji naziemnej DVB-T2, telewizji satelitarnej oraz kablówki. Współpracuje również z konwerterami satelitarnymi typu Unicable. Ma funkcję Power Pass-dzięki której do zasilenia wzmacniacza anteny wymagany jest tylko jeden zasilacz antenowy podłączony przy dowolnym odbiorniku. Napięcie z zasilacza nie krąży po instalacji, od razu kierowane jest bezpośrednio do anteny.

✅SCHEMAT PODŁĄCZENIA

Podłączenie rozdzielacza do instalacji telewizyjnej jest bardzo proste: do wejścia (oznaczone jako IN) należny podłączyć antenę bądź konwerter satelitarny, natomiast do każdego z wyjść (oznaczone jako OUT) podłączamy odbiornik (tuner bądź telewizor). Poniżej przestawiamy najcześciej stosowane, przykładowe schematy podłączenia rozdzielacza w instalacjach telewizyjnych:

1. Antena pasywna

Powyższy schemat przedstawia podłączenie rozgałęźnika w przypadku instalacji opartej na antenie pasywnej (nieposiadającej wzmacniacza) - taka antena nie wymaga użycia zasilacza antenowego.

2. Antena aktywna

Drugi schemat przedstawia podłączenie rozgałęźnika w przypadku instalacji opartej na antenie aktywnej (wyposażonej we wzmacniacz i zasilacz). W takim scenariuszu należy podłączyć zasilacz antenowy wyłącznie przy jednym z odbiorników, a dzięki funkcji PowerPass, rozgałęźnik Vayox dostarczy napięcie do wzmacniacza/anteny.

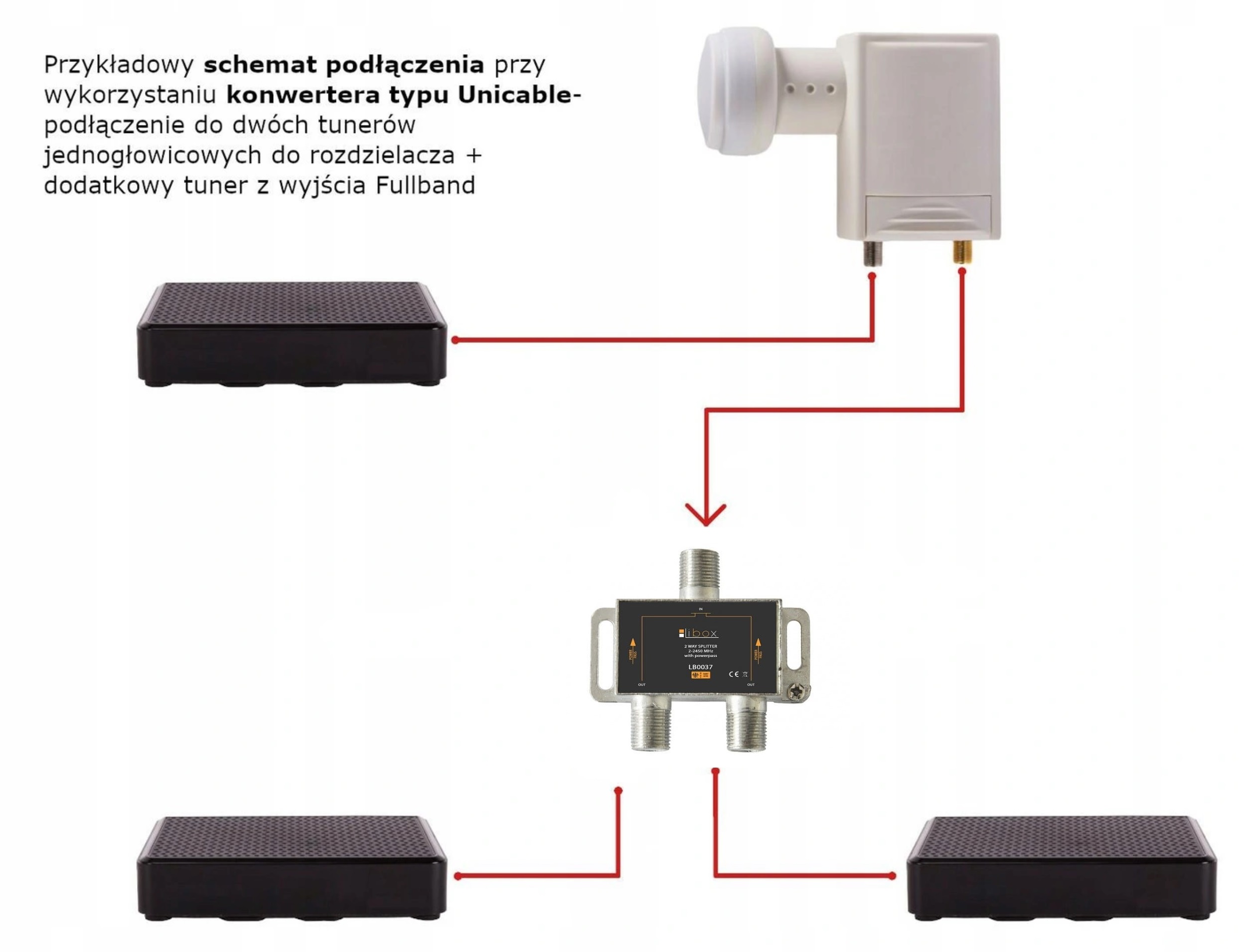

3. Konwerter satelitarny Unicable

Trzeci schemat przedstawia podłączenie rozgałęźnika w instalacji satelitarnej przy wykorzystaniu konwertera typu Unicable. Sygnał z wyjścia Fullband Unicable (najczęściej oznaczone kolorem złotym) można rozgałęzić przy pomocy naszego rozdzilacza.

Specyfikacja

• Splitter-rozdzielacz antenowy 2-way - na 2 odbiorniki
• Częstotliwość pracy: 2-2450 MHz
• Rozdzielacz współpracuje z telewizją DVB-T/T2, satelitarną oraz kablówką
• 1x Wejście antenowe "F" (do podłączenia anteny bądź konwertera)
• 2x Wyjście antenowe "F" (do podłączenia odbiornika)
• Rozdzielacz umożliwia podłączenie do dwóch telewizorów, bądź tunerów telewizyjnych pracujących na jednej antenie
• Posiada funkcję Power Pass - do zasilenia anteny wymagany jest jeden zasilacz w całej instalacji. Zasilacz antenowy można podłączyć przy dowolnym odbiorniku. Zasilanie niezależnie od miejsca podłączenia jest kierowane bezpośrednio do anteny.
• Wymiary (DxSxW): 52x46x17mm
• Rozstaw otworów montażowych: 43mm

W ofercie występują zdjęcia poglądowe. Przedmiotem oferty jest wyłącznie rozgałęźnika antenowy.
