Prasa uniwersalna MX700

Produkcja: NARGESA, Hiszpania

Uniwersalna prasa hydrauliczna o maksymalnym nacisku 70 ton. Przeznaczona do wszechstronnej obróbki blachy i kształtowników za pomocą opracowanych narzędzi. Prosty sposób mocowania narzędzi pozwala na łatwą adaptację indywidualnych przyrządów użytkownika. Poniżej wymieniono niektóre z zastosowań:

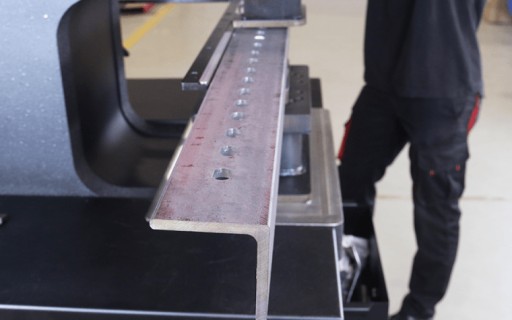

• wykrawanie otworów w blachach, gięcie
• wycinanie brzegów blachy
• cięcie blachy, płaskowników
• cięcie kształtowników: płaskowników, kątowników, prętów okrągłych i kwadratowych
• możliwość wykonania narzędzi indywidualnie pod potrzeby klienta tj. wykrojniki, giętaki, tłoczniki.

Szczegółowe parametry techniczne maszyny podano na końcu niniejszego opisu.

Zachęcamy do obejrzenia filmów demonstracyjnych pod adresami:

Prasa MX340: https://youtu.be/j694biN49ss

Prasa MX700: https://youtu.be/tTqA3XW4BFM

Wyposażenie standardowe

Do wyposażenia standardowego zalicza się oprzyrządowanie do wykrawania otworów tj. podstawę z gniazdem do umieszczenia matrycy mocowaną do stołu prasy, nakrętkę hakową do mocowania stempli do tłoka oraz osłonę ruchomą zrywającą.

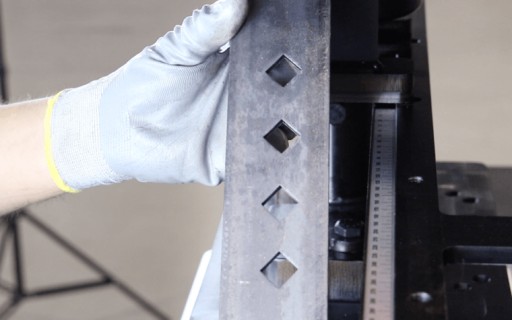

Jako zestaw startowy zapewniamy 5 kompletów (stempel + matryca) wykrojników okrągłych, owalnych lub kwadratowych. Wykrojniki mające zastosowanie z oferowaną prasą zostały zebrane w katalogu udostępnianym na prośbę klienta.

Przykład wydajności wykrawania

Siła nacisku prasy MX700 - 70 ton dla stali S235 pozwala na:

• wykrawanie otworu fi 55 mm w blasze o grubości 10 mm
• wykrawanie otworu fi 100 mm w blasze o grubości 5 mm

Najprostszy wykrojnik do wycinania pojedynczych otworów w blasze składa się z dwóch elementów:

• górnego - stempla przepychającego blachę
• dolnego - matrycy z otworem tnącym

Prasa hydrauliczna MX700 posiada wiele opracowanych narzędzi opcjonalnych (za dodatkową opłatą) dostępnych z magazynu. Do najbardziej popularnych zaliczają się:

• cięcie płaskowników, kątowników
• gięcie blach, płaskowników

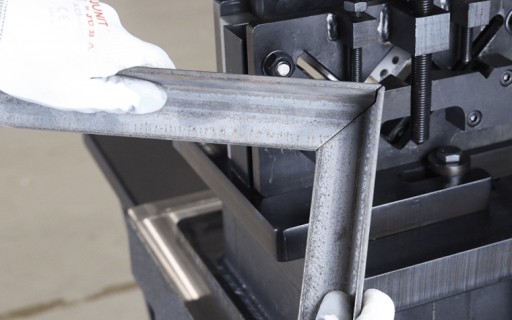

• wycinanie naroży w blachach

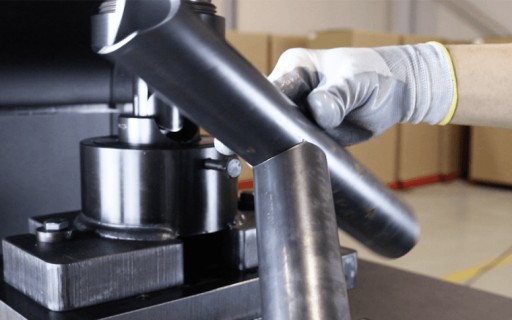

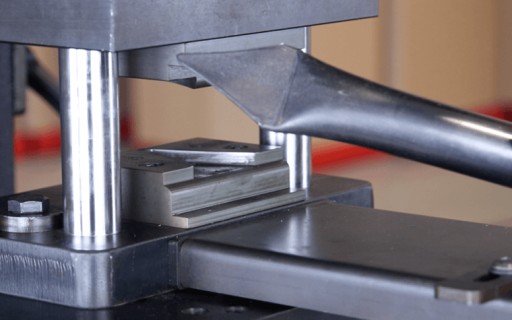

• wykrawanie rur

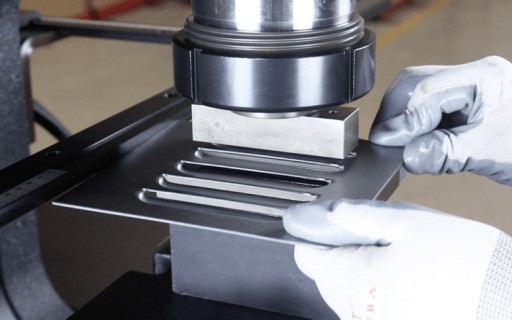

• wykrawanie otworów pod kratki wentylacyjne

Do prasy możliwe jest także wykonanie indywidualnych narzędzi według potrzeb klienta.

Parametry prasy hydraulicznej

MX700

• Siła nacisku: 70 ton (700 kN)
• Moc silnika pompy: 5,5 kW
• Prędkość wysuwu tłoka: 9 mm/s
• Wcięcie gardła (odległość osi tłoka od korpusu): 350 mm
• Odległość pomiędzy tłokiem w pozycji górnej a stołem: 390 mm
• Skok tłoczyska (regulowany za pomocą krańcówek): 160 mm
• Wilekość stołu dolnego: 600x350 mm
• Wymiary [dł x szer x wys]: 1320x935x2130 mm
• Waga: 2000 kg
