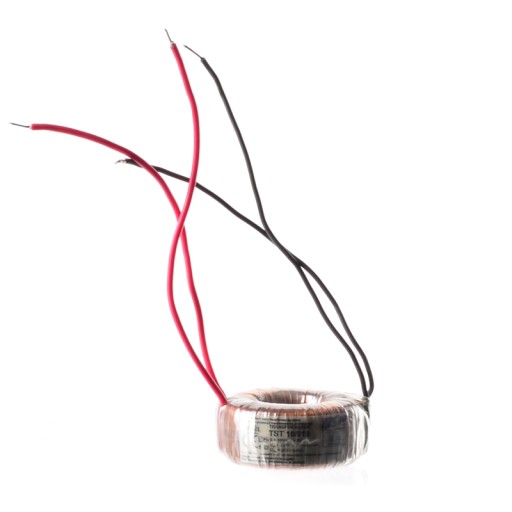

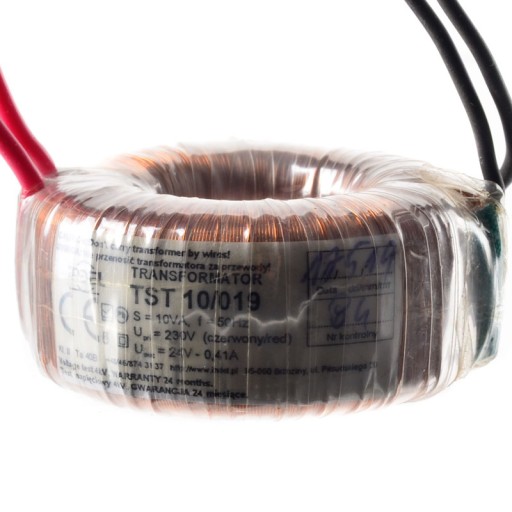

ТСТ 10/019 24В-0,42А

TST 10/019 24V-0.42A

Transformator toroidalny to transformator, który składa się z dwóch lub więcej nawiniętych uzwojeń na wspólnym rdzeniu o toroidalnym kształcie. Konstrukcja taka umożliwia, w stosunku do transformatorów kształtowych, charakteryzują się najmniejszymi stratami mocy, najmniejszym rozproszeniem magnetycznym, małą masą i wymiarami a także niewielką zmianą napięcia między stanem jałowym, a obciążenia, małą reaktancję rozproszenia jak również mniejszy poziom hałasu. Ich prosta budowa daje dużą stabilność, niezawodność działania i umożliwia transformowanie dużych mocy.

Dane techniczne:

• uzwojenia nawinięte drutem miedzianym z podwójną izolacją w klasie temperaturowej F lub H
• izolacja z estrofolu
• wyprowadzenia w postaci przewodów
• w zestawie: 1x mocujący pierścień metalowy, 2x gumowa podkładka

Charakterystyka:

• napięcie znamionowe uzwojenia pierwotnego PRI U [V]: 230V
• napięcie uzwojenia wtórnego pod obciążeniem SEC U [V]: 24V
• maksymalny prąd uzwojenia wtórnego SEC I [A]: 0.42A
• moc: 10W
• długość wyprowadzeń: 150mm
• test izolacji: 4kV / 60s
• klasa izolacji: II
• klasa cieplna: Ta40B (to40ºC, izolacja kl.B 130ºC)
• stopień ochrony: IP00
• karta katalogowa: 10/TOR 01-1

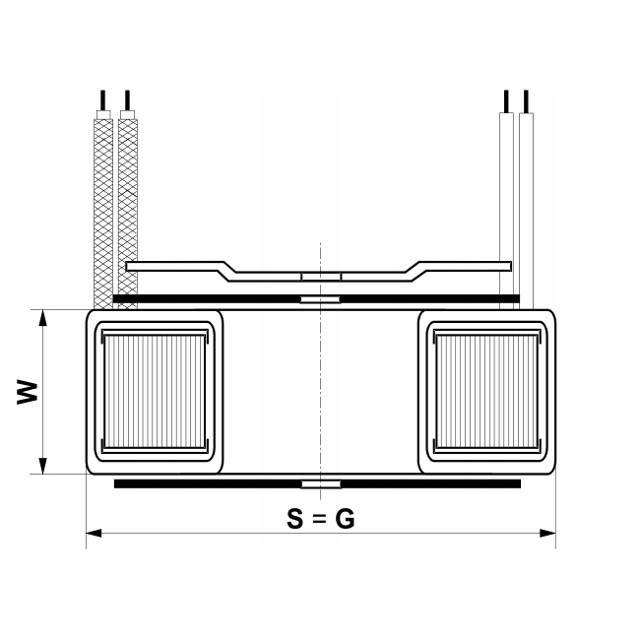

• wymiary (SxWxG): 59 x 30 x 59 mm
• waga: 0.3kg

Zastosowanie:

• zasilanie urządzeń elektronicznych i elektroenergetycznych,
• w układach automatyki przemysłowej,
• w technice oświetleniowej,
• oraz wszelkich urządzeń, które wymagają zasilania prądem zmiennym.
