Соединитель столярный угловой 128х128х45 КП9

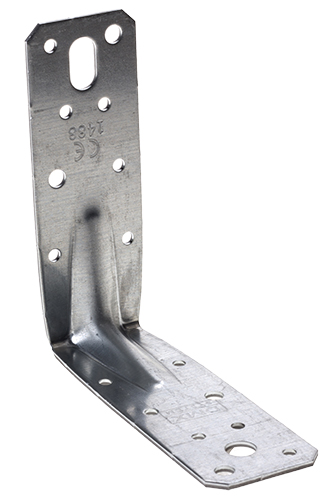

KĄTOWNIK MONTAŻOWY Z PRZETŁOCZENIEM KP9

Wymiar: 128mm x 128mm x 45mm x 2,5mm

Kątownik z przetłoczeniem 128,5x128,5x45x2.5

• Model: KP9
• Wymiary: A:128,5, B:128,5, C: 45, D: 2,5 mm
• Powłoka: blacha ocynkowana Z275
• Ochrona antykorozyjna
• Zapewniają mocne i estetyczne łączenia elementów konstrukcyjnych
• Nośność: 18,20 kN
• Certyfikat CE-1488
• Ilość otworów -12 otworów ø5mm,4 otwory ø7mm, 1 otwór ø11mm

Zastosowanie: Kątowniki z głębokim przetłoczeniem wykazują się bardzo dużą wytrzymałością na zginanie. Posiadają one szeroką gamę przemyślanych układów otworowania, dzięki czemu można je stosować zarówno w standardowych rozwiązaniach, jak i dobierać pod indywidualnie projektowane złącza.

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 2.5 mm.

Parametry:

• długość: 128mm
• wysokość: 128mm
• szerokość: 45mm
• grubość blachy: 2,5mm
• materiał: - DX 51D+ Z275
• ochrona antykorozyjna: - cynk
• ilość otworów: 12 otworów Ø 5mm, 4 otwory Ø 7mm, 2 otwory Ø11 w tym jeden regulowany

Mocowanie:

• gwoździe pierścieniowe ANCHOR Ø 4mm
• wkręty ciesielskie do łączników
• wkręty do drewna Ø 5mm, Ø10mm
• śruby rozporowe M10,
• kotwy do betonu M10,

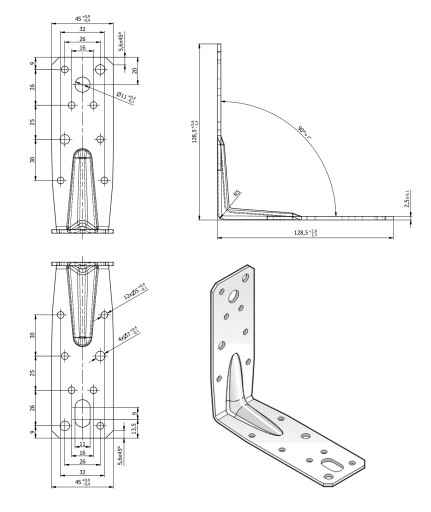

Rysunek techniczny

Kątowniki posiadają:

1. Europejską Aprobatę Techniczną
2. Deklaracja Właściwości Użytkowych
3. Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas elementy można bez obaw stosować w budownictwie zgodnie z deklarowanym przeznaczeniem.

Pozostałe wymiary

• KP1 - 90 x 90 x 65 x 2,5 [mm]
• KP2 - 105 x 105 x 90 x 2,5 [mm]
• KP3 - 90 x 50 x 55 x 2,5 [mm]
• KP4 - 70 x 70 x 55 x 2,5 [mm]
• KP5 - 140 x 140 x 65 x 2,5 [mm]
• KP6 - 172 x 105 x 90 x 3 [mm]
• KP7 - 145 x 145 x 90 x 2,5 [mm]
• KP8 - 145 x 70 x 90 x 2,5 [mm]
• KP9 - 128,5 x 128,5 x 45 x 2,5 [mm]
• KPL1 - 90 x 90 x 65 x 2 [mm]
• KPL2 - 105 x 105 x 90 x 2 [mm]
• KPL3 - 90 x 50 x 55 x 2 [mm]
• KPL4 - 70 x 70 x 55 x 2 [mm]
• KPL5 - 50 x 50 x 35 x 2 [mm]
• KPL6 - 60 x 60 x 45 x 2 [mm]
• KPS1 - 90 x 90 x 65 x 1,5 [mm]
• KPS2 - 105 x 105 x 90 x 1,5 [mm]
• KPS3 - 90 x 50 x 55 x 1,5 [mm]
• KPS4 - 70 x 70 x 55 x 1,5 [mm
