СТЕЛЛАЖ ДЛЯ ПОДДОНОВ B4 - 45 ПОДДОНОВ - Промышленные полки

REGAŁ PALETOWY B4

• Stan: Nowy produkt
• Zestaw długości 14010 mm
• Wysokość ramy 2500 mm
• Głębokość ramy 1100 mm
• Długość belki 2700 mm
• Ilość poziomów 0+2
• Maksymalna waga palety: 500 kg
• Ilość miejsc paletowych: 45

W skład zestawu wchodzą :

• 6 ram kompletnych wys.2500 x gł.1100 mm
• 20 belek (trawersów) 2700 mm nośność 3x500 kg
• 12 kotew 120 mm ocynkowanych
• 6 podkładek do poziomowania 1 mm ocynkowanych
• 3 podkładek do poziomowania 3 mm ocynkowanych
• Naklejki z nośnością 3x500 kg
• Zabezpieczenia belek
• Deklaracja zgodności CE
• Instrukcja montażu regału paletowego
• Malowanie: wysokiej jakości powłoka epoksydowa
• Regulacja poziomu ze skokiem 50 mm

Wystawiamy Deklarację Zgodności niezbędną przy magazynowaniu towarów.

System do składowania lekkich oraz ciężkich palet. Jego charakterystyczne cechy to: pewna i stabilna konstrukcja (współczynnik bezpieczeństwa 1,4) wysoka jakość oraz duża różnorodność akcesoriów. Pozwala to na optymalne zaplanowanie magazynu, zgodnie z indywidualnymi potrzebami użytkownika.

Rama nośna –  złożona jest z 2 słupów, kilku stężeń (diagonali) oraz stóp zapewniając doskonałą sztywność wyboczeniową oraz gięto-skrętną. Ramy montowane są śrubami, co daje niskie koszty naprawy w przypadku uszkodzenia przez wózki widłowe. Każde połączenie zabezpieczone jest nakrętką samo kontrującą. Różnorodność ram umożliwia zoptymalizowanie konstrukcji i osiągnięcie wysokości do 30 m oraz ładowności przęseł do 45 ton.

Słup – zimno gięty, wzmacniany przez zgniot, 12 fałd nadających wyjątkową sztywność, szerokość 85 mm, grubość blachy od 1,75 mm do 2 mm.

Stężenia (diagonale) – łączone za pomocą śrub o profilu pół zamkniętym, wykonane z blachy cynkowanej.

Stopy – galwanizowane, cynkowane ogniowo, przeliczane każdorazowo na obciążenia przenoszone od słupa na podłogę dla równomiernego złożenia obciążeń. Każda stopa przymocowana jest do posadzki za pomocą bardzo wytrzymałej kotwy M12x100.

Belka – złożona z profili zamkniętych oraz konektorów ze specjalnymi zaczepami.

Perforacja – specjalna perforacja która może być wykonana wyłącznie na maszynach numerycznych z bardzo małą tolerancją wykonania, dającą niezwykłą sztywność konstrukcji.

Wskaźniki jakościowe dla regałów:

certyfikat ISO 14001, ISO 9001, ISO 9002. Do wglądu wyniki badań Dr Möll, Darmstadt 97/98.

Wyliczenia wytrzymałościowe dla regałów:

Wszystkie wyliczenia statyczne konstrukcji oraz ustawienie i wymiary regałów zostały wykonane zgodnie z normą FEM 10.3.01 oraz FEM 10.2.03 .

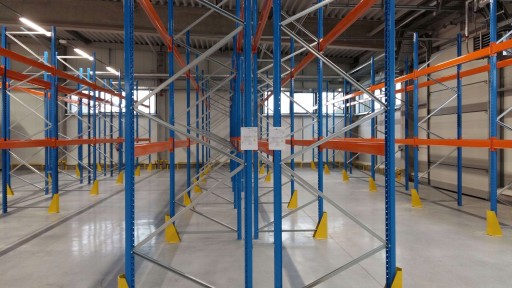

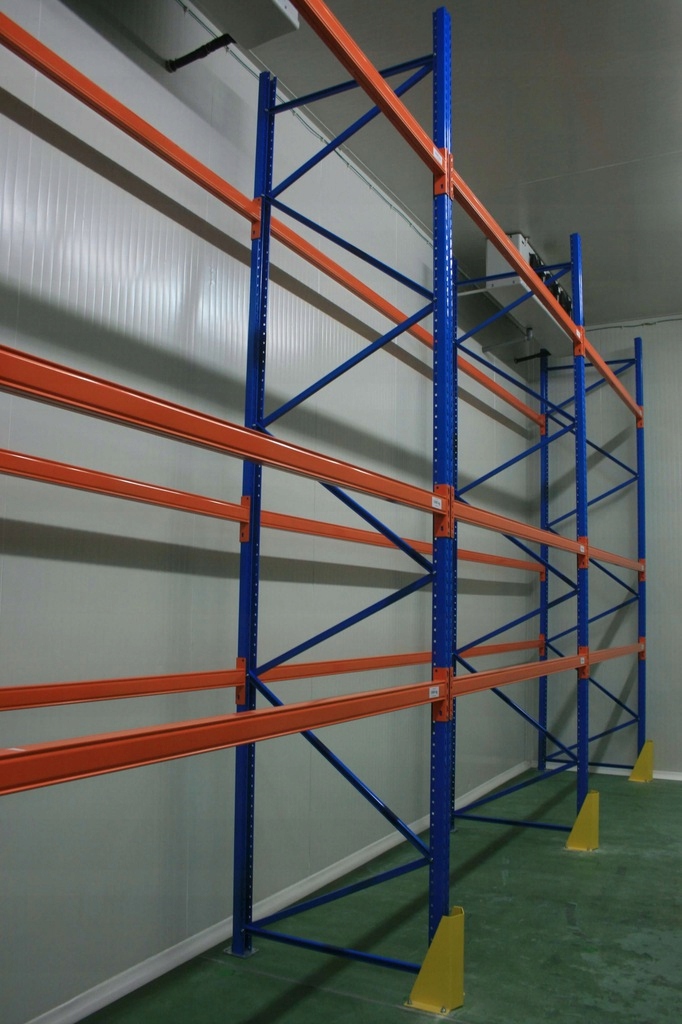

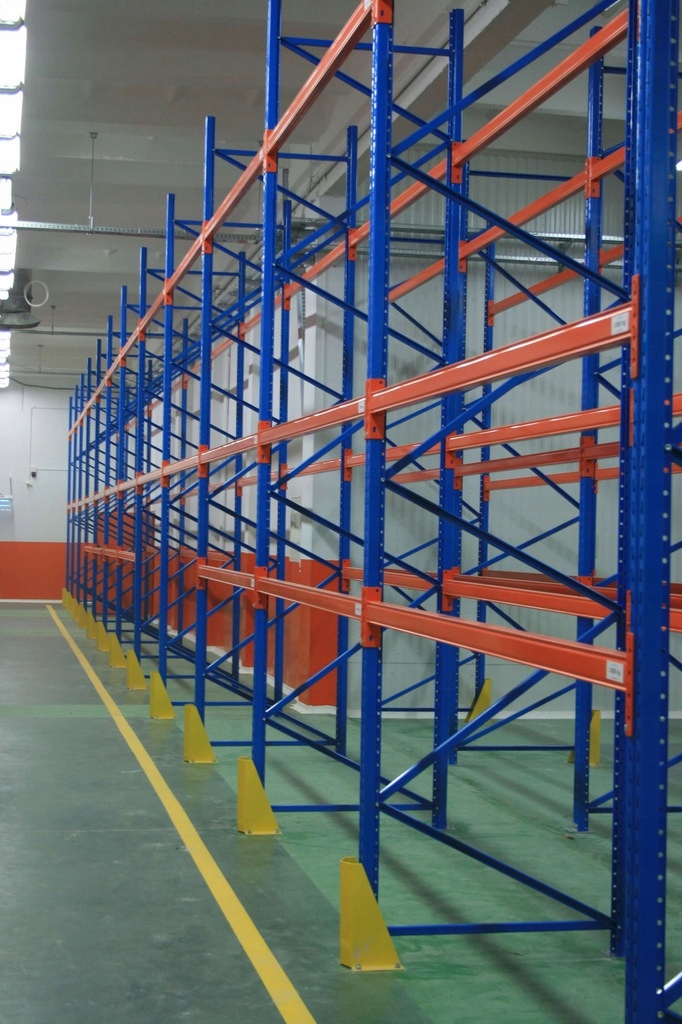

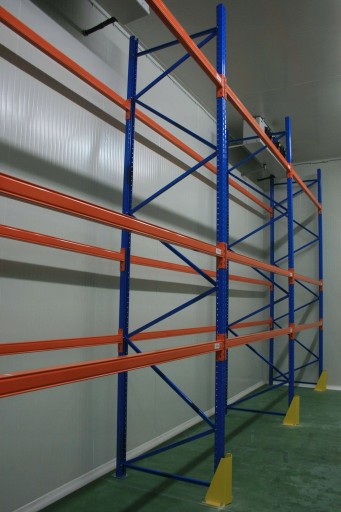

PRZYKŁADOWE REALIZACJE:

Instrukcja montażu i obsługi (PDF) zostanie wysłana na adres e-mail po zakupie.
