КАМИННАЯ ВСТАВКА 3 стекла NBC 7 680x280 ECO гильотина

OFICJALNY DYSTRYBUTOR RENOMOWANEGO PRODUCENTA KRATKI OFERUJE:

NBC 600x280 7kW lewy / prawy BS gilotyna z trójstronną wizją ognia, wyłożeniem Acumotte i dolotem powietrza

Numer katalogowy: ##NBC/600/280##

Informacje o produkcie:

• trójstronnie przeszklony wkład NBC łączy w sobie unikalną estetykę i wyjątkowe właściwości użytkowe.
• poza walorami wizualnymi, urządzenie gwarantuje sprawne ogrzewanie pomieszczeń i ekologiczne spalanie drewna.
• system lift up (gilotyna) szyba podnoszona do góry
• spełnia wymogi EKOPROJEKTU
• spełnia restrykcyjne niemieckie normy BImSchV 2, wyznaczające maksymalną emisję CO
• efektywne spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania Acumotte
• posiada ruszt i popielnik, co ułatwia utrzymanie wkładu w czystości
• wkład posiada wbudowany króciec dolotu powietrza z zewnątrz fi 125 mm
• przeznaczony do rekuperacji
• szeroki zakres mocy grzewczej od 3 do 9 kW
• wysoka sprawność aż 83%
• przeszklenie z szybą dekoracyjną typu GLASS

Zestaw zawiera:

• wkład kominkowy powietrzny stalowy NBC 7
• acumotte
• szyba typu glass
• dolot
• popielnik

Dane techniczne

• Moc nominalna (kW): 7,0
• Zakres mocy grzewczej (kW): 3.0 - 9.0
• Sprawność cieplna (%): 83,0
• Średnica wylotu spalin (mm): 160
• Spełnia kryteria EKOPROJEKTU: Tak
• Przeznaczony do rekuperacji: Tak
• Waga (kg): 188,0
• Emisja CO (przy 13% O 2 ): ≤ podawana w % 0,10
• Temperatura spalin (℃): 199,0
• Max długość polan (cm): 40
• Emisja pyłków (pył) (mg/Nm3): 29,0
• Zgodność z normą BImSchV 2: Tak
• Współczynnik efektywności energetycznej EEI: 111,40
• Minimalne wymagane pole czynne kratek wylotowych (cm2) ≥700
• Minimalne wymagane pole czynne kratek wlotowych (cm2) ≥500
• Rodzaj przeszklenia: boczne
• Otwieranie drzwi: do góry
• Materiał wykonania: stal
• Szerokość (cm): 75,20
• Wysokość (cm): 124,50
• Głębokość (cm): 50,20
• Dolot powietrza: Tak
• Wyłożenie komory spalania: Tak
• Popielnik: Tak
• Ozdobna szyba typu glass: Tak
• Rodzaj paliwa zalecane sezonowane drewno liściaste o wilgotności ≤20%

Przykładowa aranżacja

RYSUNEK TECHNICZNY - WYMIARY

ZALETY WKŁADU

1. Potrójny system dopowietrzania komory spalin.
2. Utrzymanie wkładu w czystości jest łatwiejsze dzięki zamontowanemu rusztowi oraz pojemnikowi, w którym gromadzi się popiół.
3. Precyzyjne sterowanie przepustnicą powietrza.
4. Wbudowany dolot powietrza.
5. Ozdobna szyba typu Glass z kurtyną powietrzną (system czystej szyby)
6. Wyłożenie Termotec.

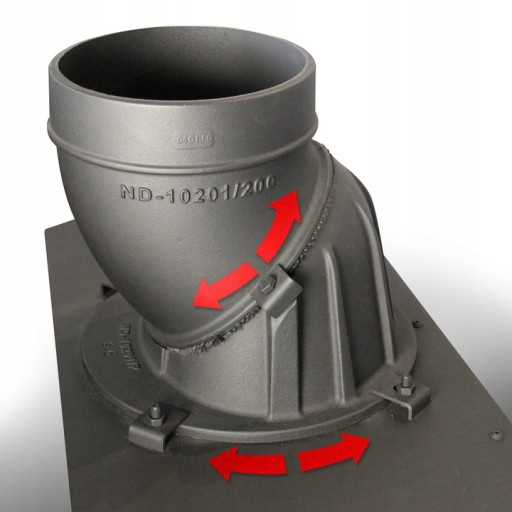

OBROTOWY WYLOT SPALIN

Możliwość zmiany ustawienia wylotu spalin, co ułatwia podłączenie wkładu. Regulacja ustawienia 360° daje możliwość podłączenia wylotu spalin z tyłu jak i na górze wkładu.

OZDOBNA SZYBA TYPU GLASS

Wkład wyposażony jest w pojedynczą, dekoracyjną szybę typu GLASS, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia.

WYJMOWANY RUSZT

Umożliwia dostęp do pojemnika na popiół, co ułatwia utrzymanie wkładu w czystości.

WYŁOŻENIE ACUMOTTE

Komora spalania wyłożona materiałem kumulującym ciepło ACUMOTTE, który podwyższa temperaturę w kominku. Tym samym spalanie jest bardziej ekologiczne, a wysoka temperatura utrzymuje się przez dłuższy czas.

WBUDOWANA REGULACJA DOLOTU POWIETRZA

Regulacja dopływu powietrza z zewnątrz odbywa się za pomocą wbudowanej przepustnicy znajdującej się poniżej drzwiczek. Cały mechanizm działa wewnątrz kominka, bardzo cicho i bezawaryjnie.

SYSTEM CZYSTEJ SZYBY

Kierownica powietrza, która jest zamontowana na górze frontu wkładu ogranicza osadzanie sadzy.

REGULACJA NÓŻEK

regulowane nóżki umożliwiające wypoziomowanie wkładu

Niewielkich rozmiarów wkład NBC o trójstronnym przeszkleniu łączy w sobie unikalną estetykę i wyjątkowe właściwości użytkowe. Poza walorami wizualnymi, urządzenie gwarantuje sprawne ogrzewanie pomieszczeń i ekologiczne spalanie drewna. Dzięki zastosowaniu nowoczesnych materiałów oraz innowacyjnych rozwiązań technicznych, charakteryzuje się bardzo dobrymi parametrami technicznymi. Jedną z jego wielu zalet jest możliwość podłączenia dolotu powietrza z zewnątrz. Elegancji wkładu dodaje dekoracyjne przeszklenie typu glass. Ponadto posiada on blokadę rodzicielską, chroniącą przed niepowołanym otwarciem drzwi do góry.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Wkład zapewnia bezpieczeństwo użytkowania, ponieważ posiada tzw. blokadę rodzicielską, chroniącą przed niepowołanym otwarciem drzwi do góry.

Front wkładu wyposażony w ceramikę żaroodporną wytrzymującą temperaturę do 660°C. Zamontowane szkło posiada certyfikat jakości i bezpieczeństwa.

Korpus i front wkładu są odporne na działanie wysokich temperatur dzięki zastosowaniu wysokogatunkowej stali.

Rama drzwi wykonana jest z zamkniętego profilu, co sprawia, że są one stabilne i wytrzymałe na naprężenia występujące podczas pracy w wysokich temperaturach. Doskonała szczelność wkładu, zagwarantowana jest dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego. Elementy stalowe wycinane za pomocą wycinarek laserowych, a następnie wyginane na giętarkach CNC.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

NOWOCZESNY DESIGN

NBC zwraca uwagę nowoczesnym designem i estetyką wykończenia. Zachwyca harmonijną wizją ognia, nadając wnętrzu niepowtarzalny styl. Ciepło promieniuje nie tylko frontalnie, ale również na boki.

Kominek, wyposażony jest w pojedynczą, dekoracyjną szybę typu glass, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia.

Drzwi wkładu posiadają wygodny reling, ułatwiający otwarcie drzwiczek do góry.

WYGODNE UŻYTKOWANIE

Drzwi wkładu pracują w systemie lift up - szyba unoszona do góry. System ten został zbudowany w oparciu o przeciwwagę - bloczki z linką stalową pracują na łożyskowanych krążkach, aż 4 (po 2 na stronę), dzięki którym ciężar drzwi rozkłada się równomiernie. Poruszają się one wzdłuż, zamontowanych w futrynie, prowadnic ślizgowych, co gwarantuje ich lekką, cichą i bezawaryjną pracę. Dzięki podnoszonym i opuszczanym drzwiom jednorazowo można załadować dużą ilość drewna. Dodatkowy mechanizm, umożliwiający obustronne - boczne otwarcie szyb, co ułatwia ich czyszczenie.

Urządzenie wyposażone jest dodatkowo w system czystej szyby - dzięki tzw. kurtynie powietrznej strumień powietrza rozprowadzany jest równomiernie, omiata szkło i ogranicza do minimum osadzanie się na nim sadzy. Pozwala to utrzymać efektowny i czysty wygląd szyby przez długi czas.

W kominku zastosowano specjalnie profilowaną płytę dolną wykonaną z TERMOTEC, dzięki czemu komora spalania jest głębsza i mieści w sobie większą ilość drewna, a polana nie lecą na szybę.

Utrzymanie wkładu w czystości jest łatwiejsze dzięki zamontowanemu rusztowi oraz pojemnikowi, w którym gromadzi się popiół.

MAKSYMALNE WYKORZYSTANIE ENERGII

Efektywniejsze spalanie i dłuższe utrzymywanie temperatury następuje dzięki wyłożeniu komory spalania TERMOTEC, materiałem akumulującym ciepło, który podwyższa temperaturę w palenisku. Dodatkowo jego gładka, biała powierzchnia efektownie prezentuje się wewnątrz kominka.

Dopalanie cząstek opału następuje dzięki deflektorowi, który wydłuża drogę spalin, oraz systemowi dopowietrzenia wtórnego. Proces ten podnosi również efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery.

Urządzenie posiada potrójny system dopowietrzania komory spalania, dzięki temu spalanie drewna we wkładzie jest ekologiczne, a co najważniejsze ekonomiczne.

Dostarczanie powietrza pierwotnego do wkładu odbywa się z zewnątrz, dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Króciec dolotu powietrza znajduje się w podłodze wkładu. Jego regulacja odbywa się za pomocą wbudowanej przepustnicy ustawianej jednym regulatorem, znajdującej się poniżej drzwiczek, co wyklucza błędy w niewłaściwym użytkowaniu. Cały mechanizm działa bardzo cicho i bezawaryjnie.

EKOLOGICZNE SPALANIE

Model NBC spełnia normy Ekoprojektu oraz wymagania restrykcyjnej normy BImSchV 2, wyznaczającej maksymalną emisję CO.
