DRIVER LED 7Вт 300мА 12-25В источник питания 4-7Вт

Zasilacz stało prądowy 4 - 7W.

Przeznaczony dla diod LED pracujących na prądzie do 300mA.

SPECYFIKACJA

• Producent: LuxLED
• Seria: HG-PC-D07
• Zakres  mocy: 4 - 7W
• Prąd wyjściowy: 300mA +/- 5%
• Napięcie wyjściowe: 12 - 25VDC
• Napięcie wejściowe: 100 - 260V AC 50/60Hz
• Wymiary: 55 x 30 x 20 mm
• Izolacja galwaniczna: Tak
• Stopień ochrony: IP41
• Obudowa: Tworzywo sztuczne ABS

ZASTOSOWANIE

• zasilanie żarówek LED
• zasilanie paneli LED
• zasilanie naświetlaczy LED
• zasilanie diod: powerLED, SMD, COB
• Zasilanie innych diod pracujących na prądach 300mA

PYTANIA I ODPOWIEDZI

Ile diod można maksymalnie podłączyć do tego zasilacza?

od 4 do 7 diod powerLED 1W, 2 diodę COB 3W, 1 diodę COB 5W, 1 diodę COB 7W, moduł pracujący na prądzie od 300mA i napięciach pracy od 12 do 25V.

Czy można podłączyć do tego zasilacza diody o wyższym prądzie pracy?

Tak, jak najbardziej. Nie będą jednak pracować z pełną wydajnością.

Czy oferowany zasilacz jest wodoodporny?

Nie, nie jest wodoodporny, jego klasa szczelności to IP41

Co oznacza że zasilacz jest izolowany?

Jest to eliminacja wspólnej masy (sieć 230V oraz wyjście zasilacza). Efektem tego jest eliminacja zakłóceń oraz znaczne zwiększenie bezpieczeństwa użytkowania samego zasilacza oraz zbudowanego oświetlenia - nie dojdzie do porażenia na wyjściu.

JAK PODŁĄCZYĆ DIODY DO DRIVERA?

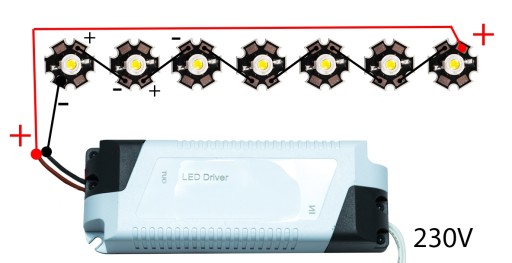

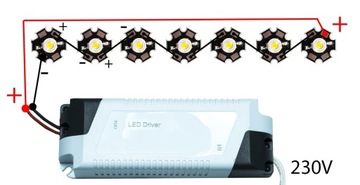

Schemat przedstawia przykład podłączenia diod 1W powerLED. W przypadku innych modeli emiterów, ilość może się różnić.

"+" jednej diody podłączamy do "–" drugiej diody - jest to połączenie szeregowe.

Zasilanie poza zakresem ilości może doprowadzić do uszkodzenia elementów.

Nie są potrzebne oporniki ani dodatkowe zasilacze. Stronę z dwoma białymi przewodami podłączamy do siei 230V. Czerwony przewód należy podłączyć do "+" diody na początku szeregu a czarny do "–" półprzewodnika na drugim końcu układu.
