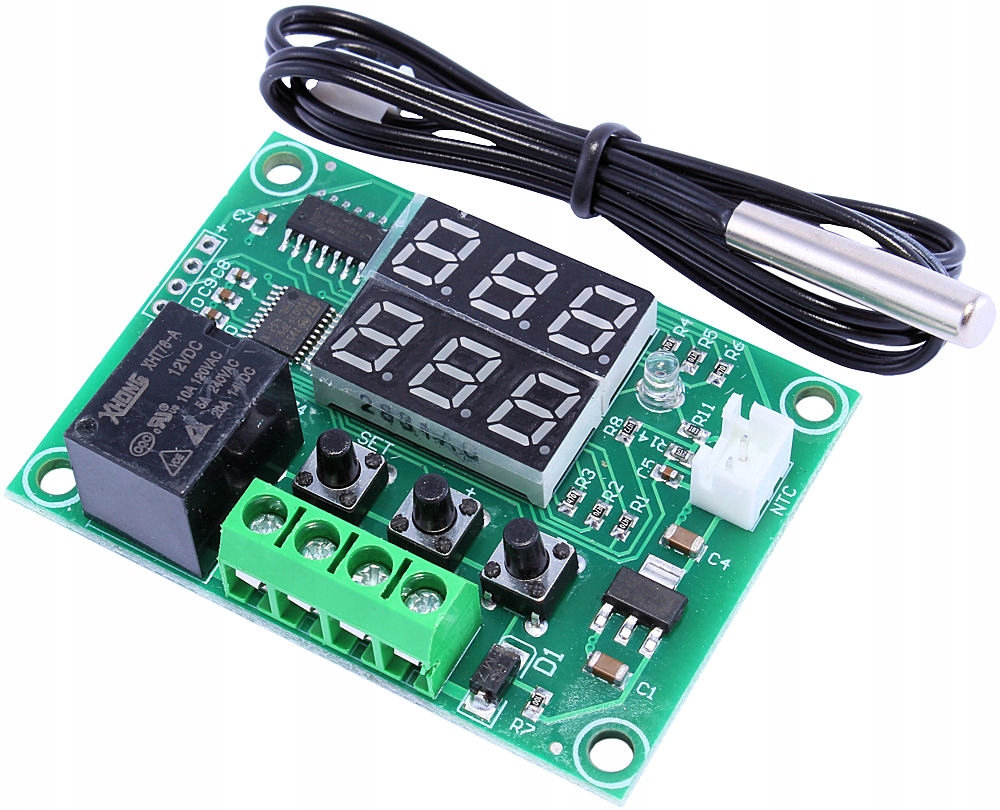

Цифровой термостат W1219 12В -30C +110C Зонд

Regulowany termostat cyfrowy W1219

• napięcie zasilania 12V
• regulacja temperatury od -30℃ do 110℃
• rozdzielczość wskazań : od -9.9℃ do 99.9℃ - 0.1℃ ,  pozostały zakres - 1℃
• obciążenie wyjścia - max 2300W  20A/14VDC 10A/120VAC 5A/230VAC
• Wodoszczelna sonda pomiarowa długości 50cm ( przewód może być dowolnie wydłużany dzięki funkcji kalibracji odczytywanej temperatury - przedłużenie o 3m nie zmienia wskazań temperatury - nie ma konieczności kalibracji )
• Wymiary- 60x44x17mm
• Rozstaw otworów montażowych : 53mm x 37mm

Zachęcamy do zapoznania się z pozostałymi produktami w naszej ofercie

Opis funkcji:

• P0 - wybór C - Chłodzenie / H - Grzanie
• P1 - zakres zadziałania histerezy - zakres:  0,1 - 15°C
• P2 - górna granica detekcji temperatury (domyślnie 110*C) zakres -25°C do 110°C (Funkcja nie służy do ustawienia temperatury włączenia przekaźnika)
• P3 - dolna granica detekcji temperatury (domyślnie -30*C) zakres -30°C do 105°C (Funkcja nie służy do ustawienia temperatury wyłączenia przekaźnika)
• P4 - kalibracja termometru - zakres: -7°C do 7°C (Kalibracja przydatna jest podczas błędu wskazań oraz znacznego przedłużania przewodu sondy)
• P5 - czas opóźnienia załączenia przekaźnika - zakres: 0min do 10min

Jednoczesne przytrzymanie przycisków + i - w momencie włączenia napięcia zasilania modułu powoduje reset do ustawień fabrycznych

Instrukcja:

• Termostat może działać w trybie Grzania ( H ) lub Chłodzenia ( C )
• Podłączenie zasilania 12V DC do Termostatu spowoduje załączenie się modułu, Górny Czerwony wyświetlacz zacznie wskazywać aktualną temperaturę Sondy ( czujnika temperatury ), Dolny Zielony zadaną temperaturę załączenia przekaźnika
• Przy pierwszym załączeniu termostat zaprogramowany jest na ustawienia fabryczne : Załączenie przekaźnika powyżej 30℃, wyłączenie przekaźnika poniżej 28℃
• Moduł zapamiętuje ustawienia po zaniku zasilania
• Dioda obok ekranu sygnalizuje załączenie przekaźnika

Programowanie:

• Naciśnij krótko przycisk funkcyjny SET - ekran z zadaną temperaturą zacznie mrugać
• Przyciskami + i - ustaw temperaturę ZMIANY STANU  PRZEKAŹNIKA ( po osiągnięciu tej temperatury Piny K0 oraz K1 będą zwarte lub nie – w zależności od funkcji H(Grzanie), lub C(Chłodzenie) )
• Po ustawieniu odpowiedniej temperatury odczekaj ok 10 sekund aż ekran z zadaną temperaturą przestanie mrugać – temperatura została ustawiona i zapamiętana
• Przytrzymaj przycisk funkcyjny SET przez 4-5 sekund – Wejdziesz w tryb programowania funkcji P0 … P6
• Przyciskami + i – wybierz funkcję ( P0 … P6 ), wciśnij krótko przycisk SET -> zmień parametr funkcji -> zatwierdź zmiany krótkim wciśnięciem przycisku SET
• Zmień kolejną funkcję postępując tak jak w poprzednim punkcie
• Gdy parametry funkcji zostały zmienione -> przytrzymaj przycisk SET przez 4 sekundy ( lub nie wykonuj żadnej czynności przez 10 sekund ), aby zapisać wybrane przez Ciebie ustawienia funkcji.

Przykłady zastosowań :

Tryb Grzania

Przypuśćmy, iż termostat ma załączać grzejnik w pomieszczeniu, gdy temperatura spadnie do 18℃, koniec pracy grzejnika ma nastąpić przy temperaturze otoczenia 23℃ :

• Naciśnij krótko przycisk funkcyjny SET - ekran z zadaną temperaturą zacznie mrugać
• Przyciskami + i - ustaw temperaturę na 23℃
• Przytrzymaj przycisk funkcyjny SET przez 4-5 sekund – Wejdziesz w tryb programowania funkcji P0 … P6
• Przyciskami + i – wybierz funkcję P0 -> wciśnij krótko przycisk SET -> zmień parametr funkcji na H(Grzanie) -> zatwierdź zmiany krótkim wciśnięciem przycisku SET
• Przyciskami + i – wybierz funkcję P1 -> wciśnij krótko przycisk SET -> zmień parametr funkcji Histerezy na 5 ( różnica pomiędzy temperaturami 23 – 18 = 5 )-> zatwierdź zmiany krótkim wciśnięciem przycisku SET
• Przytrzymaj przycisk SET przez 4 sekundy ( lub nie wykonuj żadnej czynności przez 10 sekund )

Tryb chłodzenia

Przypuśćmy, iż termostat ma załączać lodówkę, gdy temperatura w lodówce podniesie się do 6℃, koniec pracy lodówki ma nastąpić gdy temperatura spadnie do 1℃  :

• Naciśnij krótko przycisk funkcyjny SET - ekran z zadaną temperaturą zacznie mrugać
• Przyciskami + i - ustaw temperaturę na 1℃
• Przytrzymaj przycisk funkcyjny SET przez 4-5 sekund – Wejdziesz w tryb programowania funkcji P0 … P6
• Przyciskami + i – wybierz funkcję P0 -> wciśnij krótko przycisk SET -> zmień parametr funkcji na C(Chłodzenie) -> zatwierdź zmiany krótkim wciśnięciem przycisku SET
• Przyciskami + i – wybierz funkcję P1 -> wciśnij krótko przycisk SET -> zmień parametr funkcji Histerezy na 5 ( różnica pomiędzy temperaturami 6 – 1 = 5 )-> zatwierdź zmiany krótkim wciśnięciem przycisku SET
• Przytrzymaj przycisk SET przez 4 sekundy ( lub nie wykonuj żadnej czynności przez 10 sekund )

Przypuśćmy, iż termostat ma załączać pompę CO, gdy temperatura w wody w obiegu podniesie się do 50℃, koniec pracy pompy ma nastąpić gdy temperatura wody spadnie do 40℃ - ustawienia :

• Naciśnij krótko przycisk funkcyjny SET - ekran z zadaną temperaturą zacznie mrugać
• Przyciskami + i - ustaw temperaturę na 40℃
• Przytrzymaj przycisk funkcyjny SET przez 4-5 sekund – Wejdziesz w tryb programowania funkcji P0 … P6
• Przyciskami + i – wybierz funkcję P0 -> wciśnij krótko przycisk SET -> zmień parametr funkcji na C(Chłodzenie) -> zatwierdź zmiany krótkim wciśnięciem przycisku SET
• Przyciskami + i – wybierz funkcję P1 -> wciśnij krótko przycisk SET -> zmień parametr funkcji Histerezy na 10 ( różnica pomiędzy temperaturami 50 – 40 = 10 )-> zatwierdź zmiany krótkim wciśnięciem przycisku SET
• Przytrzymaj przycisk SET przez 4 sekundy ( lub nie wykonuj żadnej czynności przez 10 sekund )

Przypuśćmy, iż termostat ma załączać alarm, gdy temperatura wody w kotle podniesie się do 90℃, koniec alarmu ma nastąpić gdy temperatura spadnie do 80℃ - ustawienia:

• Naciśnij krótko przycisk funkcyjny SET - ekran z zadaną temperaturą zacznie mrugać
• Przyciskami + i - ustaw temperaturę na 80℃
• Przytrzymaj przycisk funkcyjny SET przez 4-5 sekund – Wejdziesz w tryb programowania funkcji P0 … P6
• Przyciskami + i – wybierz funkcję P0 -> wciśnij krótko przycisk SET -> zmień parametr funkcji na C(Chłodzenie) -> zatwierdź zmiany krótkim wciśnięciem przycisku SET
• Przyciskami + i – wybierz funkcję P1 -> wciśnij krótko przycisk SET -> zmień parametr funkcji Histerezy na 10 ( różnica pomiędzy temperaturami 90 – 80 = 10 )-> zatwierdź zmiany krótkim wciśnięciem przycisku SET
• Przytrzymaj przycisk SET przez 4 sekundy ( lub nie wykonuj żadnej czynności przez 10 sekund )
