Płytka PCB - do wzmacniacza słuchawkowego hybrydowego klasa A - oparty o aplikację Roger Gomez.

Układ hybrydowy z zastosowaniem lampy ECC82 + tranzystor MOSFET IRF510

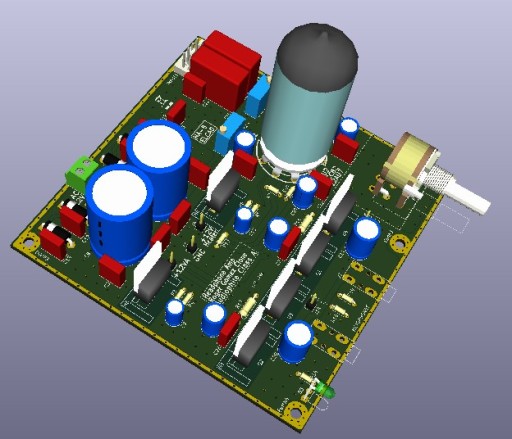

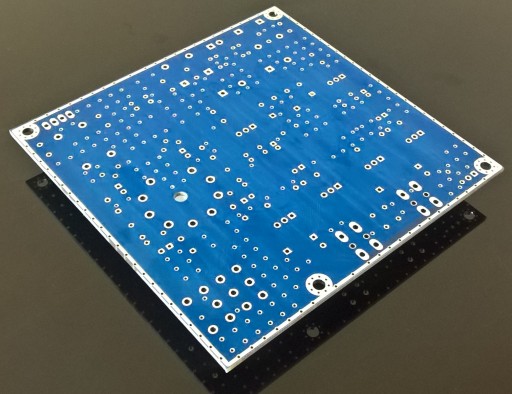

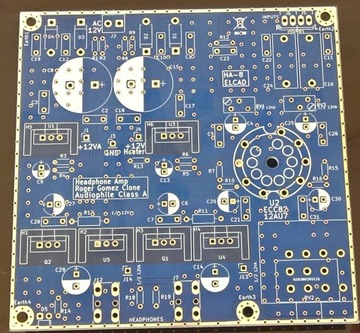

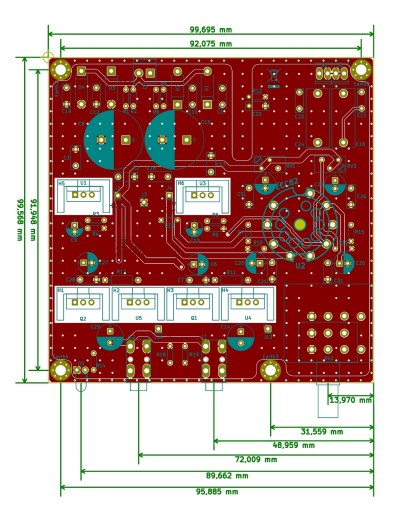

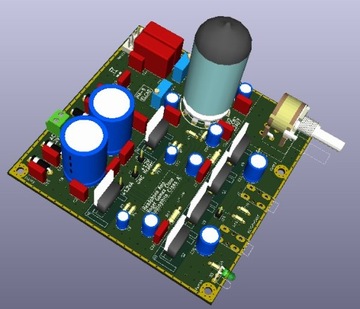

Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 100x100 mm.

Do płytki dołączam schemat i listę materiałów w wersji elektronicznej (e-mail).

Oddzielne stabilizatory LM317 do zasilania toru sygnałowego i żarzenia.

Na płytce znajduje się miejsce na dwa gniazda Jack 3,5 dobrej jakości.

Płytka jest sprawdzona, nie zawiera błędów. Układ należy zasilić z transformatora 1x12V o mocy od 10 VA, najlepiej 20-40VA.

W modelowych egzemplarzach uzyskano powtarzalność parametrów: prąd spoczynkowy ok. 125 mA, szumy są niesłyszalne, brak przydźwięków i brumów.

Można zamontować potencjometr Alps duży lub inny dowolny, uniwersalne pola lutownicze.

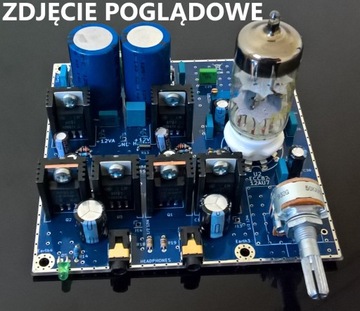

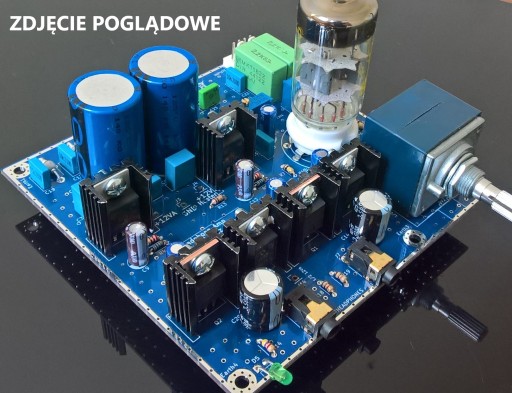

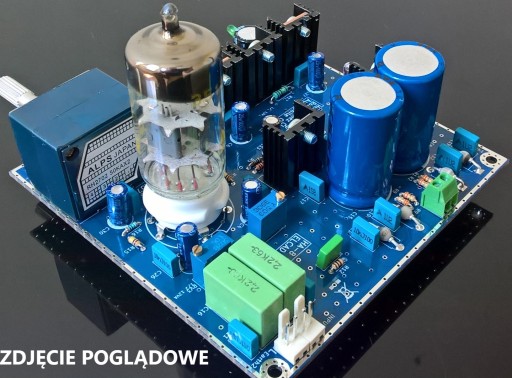

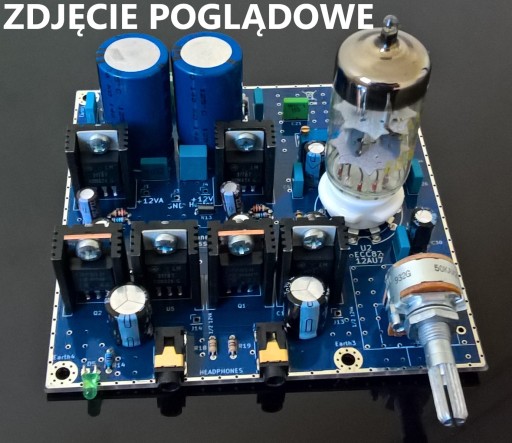

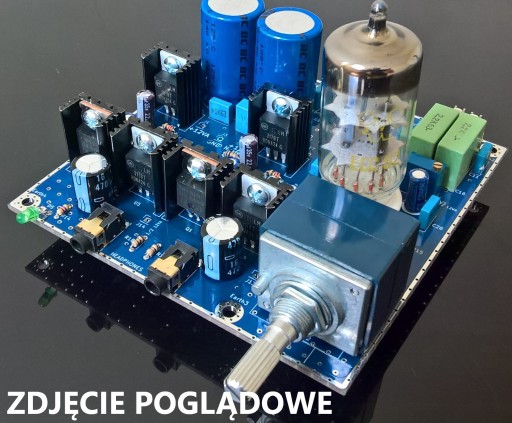

Zdjęcie nr 2-6 przedstawia zmontowaną płytkę, sprzedaję tylko samą płytkę bez elementów.

Płytka jest własnego projektu.
