Цанговый патрон ER32 5 мм CNC CAGE DIN6499 PRECISION

TULEJKA ZACISKOWA ER32 5mm DIN6499

Ø5-4

DANE TECHNICZNE:

• Typ: ER32
• Zakres mocowania: 5-4mm
• Klasa wykonania: 0,008
• Przeznaczenie: uniwersalne
• Norma: DIN6499
• Twardość: 44~48HRC
• Materiał: stal chromowo-manganowa 65Mn (precyzyjnie szlifowana)

*przedstawione zdjęcie jest jedynie zdjęciem poglądowym

**każdy wymiar tulejek ER32 rózni się średnicą otworu d

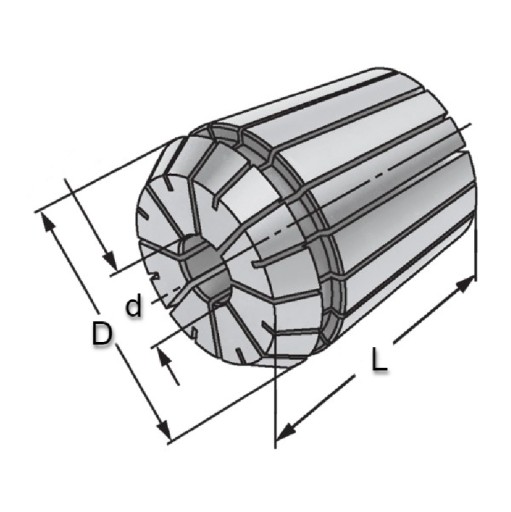

WYMIARY:

• d: 5mm
• D: 33mm
• L: 40mm

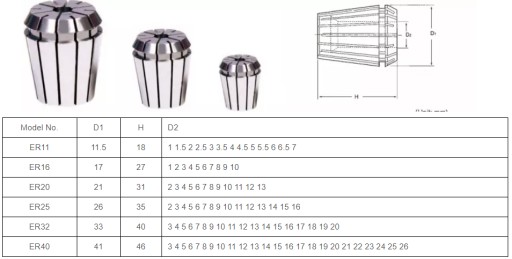

W ofercie dostępne tulejki ER32 o wymiarze d:

• od 3 do 20mm

• Tulejka zaciskowa ER32 do narzędzi z chwytem walcowym, stosowana w uchwytach narzędziowych na tulejki ER32.
• Naniesione oznaczenie na czole tulejki.
• Koszyczek kompatybilny z nakrętkami ER.
• Rowki pozwalają na sprężynowanie tulejki, pokręcanie nakrętką powoduje zwężanie i rozszerzanie otworu.

MONTAŻ TULEJKI:

• Tulejkę włożyć pod kątem do nakrętki.
• Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki.
• Wcisnąć tulejkę do nakrętki.
• Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
