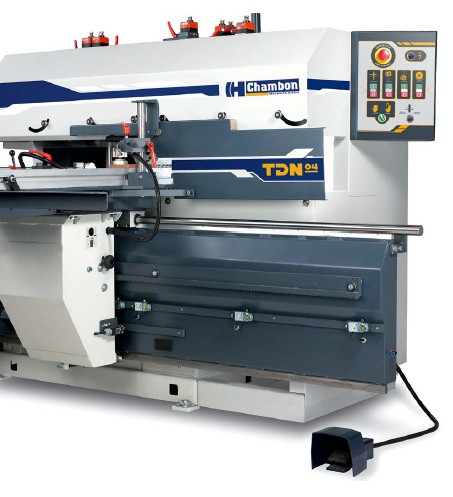

Односторонний шипорезный станок Chambon TDN 02

Jednostronna czopiarka Chambon TDN 02

Kod produktu: |ID:76114|

Aukcja dotyczy wersji z 2 wrzecionami (jednostka tnąca i wrzeciono) - TDN 02

Możliwe są inne konfiguracje:

- wersja 3-wrzecionowa (jednostka tnąca, 2 bloki tnące) - TDN 03

- wersja 4-wrzecionowa (jednostka tnąca, 2 bloki tnące, wrzeciono) - TDN 04

- wersja 5-wrzecionowa (jednostka tnąca, 2 bloki tnące, 2 wrzeciona) - TDN 05

• Max. średnica piły: 415 mm
• Średnica wrzeciona: 30 mm
• Regulacja boczna: 150 mm
• Wysokość cięcia: 150 mm
• Moc silnika: 4 HP
• Czopiarka: :
• Średnica narzędzia: 140 mm
• Średnica wrzeciona: 40 mm
• Max. długość trzpienia: 150 mm
• Max. odległość między nożami: 150 mm
• Prędkość obrotowa: 4900 obr. / min.
• Moc silnika: 2 x 4 HP
• Górna regulacja wysokości: 150 mm
• Górny, boczny obszar frezowania: - 40 à + 50 mm
• Dolna regulacja wysokości: - 1 à 60 mm
• Frezarka: :
• Max. średnica narzędzia: 350 mm
• Średnica wrzeciona: 50 mm
• Długość wrzeciona: 170 mm
• Regulacja wysokości: 270 mm
• Boczny obszar frezowania: 150 mm
• Prędkość obrotowa: 3600 obr. / min.
• Moc silnika: 5,5 HP
• Stół przesuwny: :
• Wymiary: 900 x 500 mm
• Przed piłą: 400 mm
• Przed piłą: 400 mm
• Przechylny ogranicznik: 2500 mm
• Króćce odciągowe: ø 80, ø 120, 2 x ø 150
• Wymagania dotyczące odsysania pyłu: 4000 m3/h ø 20 m/s
• Poziom głośności: 77 dBa
• Wymiary całkowite: 2600 mm x 2320 mm x 1600 mm
• Waga netto: 1100 kg

Standardowe wyposażenie:

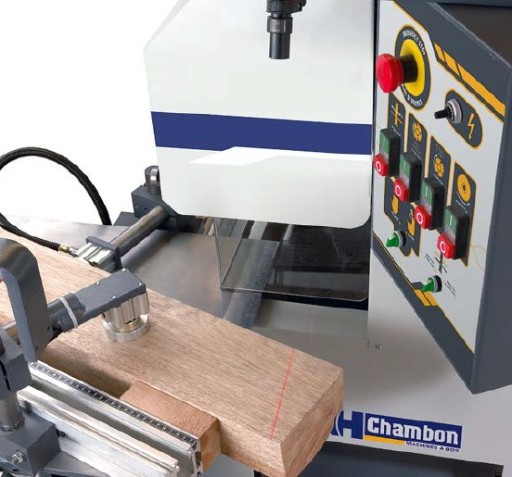

• Maszyna z zabezpieczeniem z pleksiglasu zwalniającym jedno narzędzie na raz
• Osłona stalowa równoważona za pomocą sprężyn gazowych
• Wszystkie regulacje kontrolowane z zewnątrz (bez otwierania osłony)
• Solidna maszyna o kompaktowych wymiarach
• Precyzja i łatwy dostęp do ustawień dzięki wyświetlaczowi na 6 mechanicznych licznikach cyfrowych
• Wszystkie ruchy w pionie i poziomie na prowadnicach TRK
• Regulowany stół o wymiarach 900 x 500 mm przesuwany na łożyskach kulkowych i prowadzony na obrabianych i rektyfikowanych prętach stalowych
• Stół wyposażony w aluminiową prowadnicę teleskopową o nachyleniu 2500 mm od - 45 ° do 45 ° z podwójnym ogranicznikiem krańcowym
• Ręczny docisk z regulowanym mimośrodem
• Wszystkie połączenia do odsysania pyłu w górnej części maszyny, co pozwala na montaż maszyny przy ścianie
• Skuteczna i prosta ochrona za pomocą zasłony

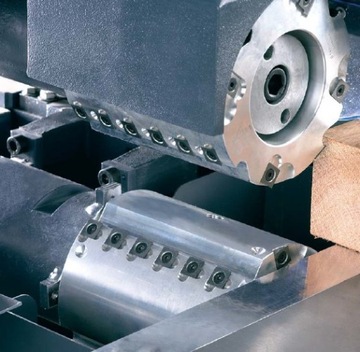

Czopiarka:

• Niezależna regulacja sterowana za pomocą mechanicznych liczników cyfrowych z pionowym przesunięciem 2 zespołów tnących jednocześnie
• Średnica narzędzia: 140 mm, długość: 150 mm
• Max. długość 150 mm
• Minimalna / maksymalna grubość 5 / 150 mm
• Maszyna dostarczana z 2 standardowymi nożami 14 x 14 mm - otwór 40 mm

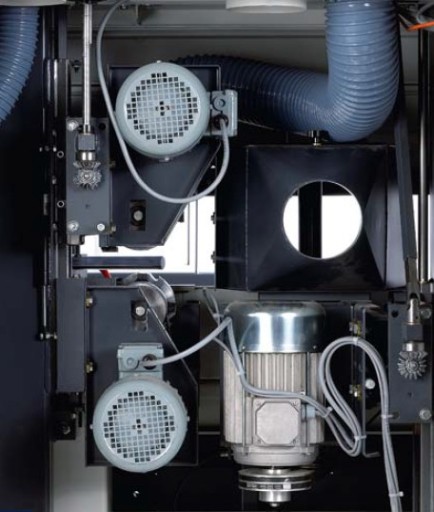

• Silniki 2 x 4 HP, 3 kW, 4900 obr. / min., 400 V
• Średnica rury odpylającej 1 x 120 mm i 1 x 150 mm

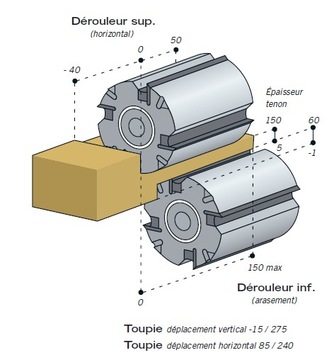

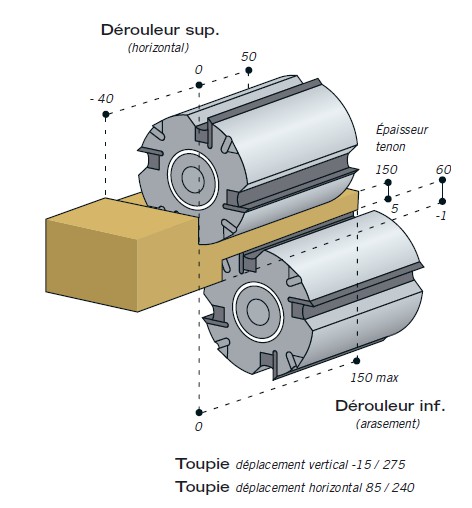

• Dolny wał nożowy
• Skok w pionie od - 5 do + 60 mm
• Górny wał nożowy
• Skok w pionie 150 mm
• Skok poziomy od + 40 do - 50 mm

Wrzeciono:

• Średnica wrzeciona 50 mm dla narzędzi o maksymalnej długości 350 mm
• Długość użyteczna wrzeciona 170 mm
• Verticale spindle stroke 270 mm
• Skok poziomy 170 mm
• Średnica rury odpylającej 150 mm
• Silnik 5,5 HP, 4 kW, 3600 obr. / min., 400 V

Wyposażenie opcjonalne:

• 2 prędkości wrzeciona 3000 / 6000 obr. / min., 5 / 6,5 HP
• Silnik wrzeciona 10 HP 7,5 kW, automatyczny start
• Wariator prędkości (1500 - 4500 obr. / min.) tylko wtedy, gdy maszyna ma sterowanie CNC
• Średnica wału wrzeciona 50, wysokość 300 mm
• Przedłużenie stołu 1000 x 1500 mm
• Przednie przedłużenie stołu, teleskopowe, wzmocnione (do dużego drewna)
• Aluminiowa krawędź do krótkiego drewna
• Pneumatyczny docisk poziomy

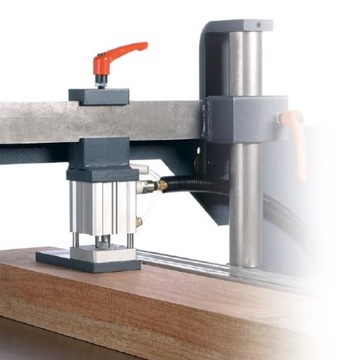

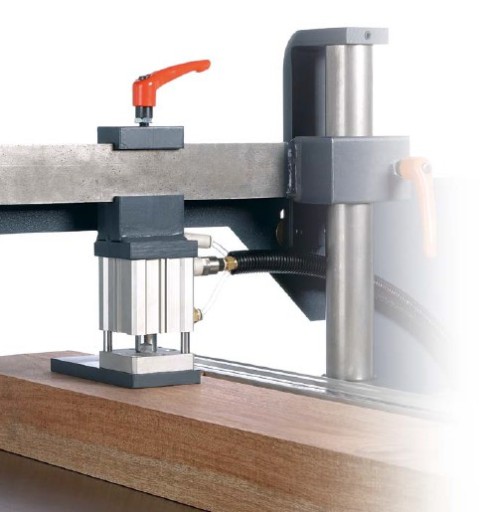

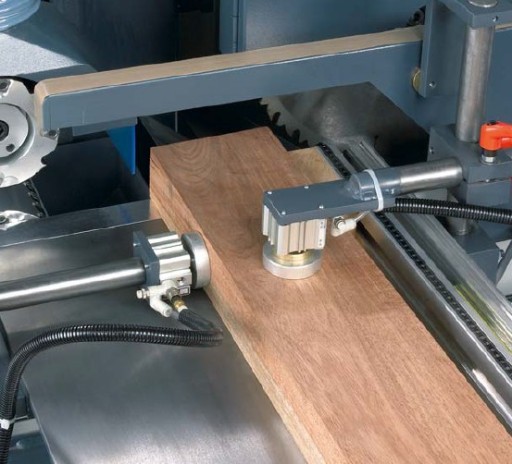

• Pneumatyczny docisk pionowy
• Pneumatyczny docisk pionowy, wzmocniony

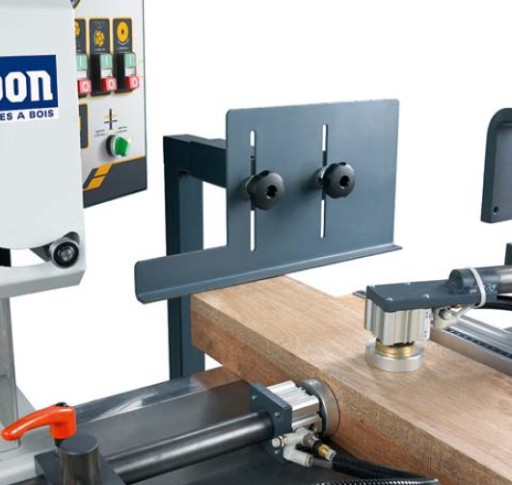

• Belka dociskowa na kilka sztuk drewna
• Napędzany stół przesuwny, zmienna prędkość robocza z systemem szybkiego powrotu
• 3 obszary robocze, możliwe tylko wtedy, gdy maszyna ma sterowanie cnc i zasilany stół

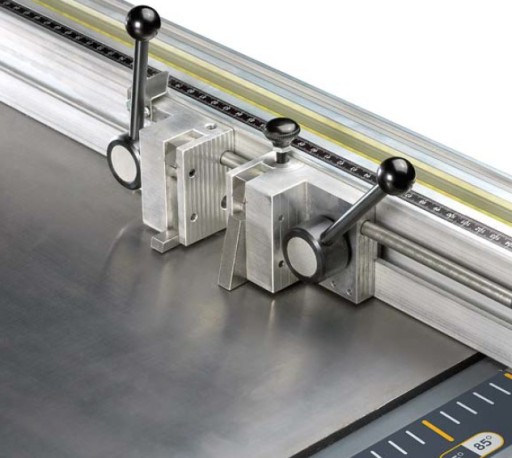

• Cyfrowy wyświetlacz obu ograniczników krańcowych na ograniczniku
• Cyfrowy wyświetlacz (skala) dla przechylnego ogranicznika
• Urządzenie celujące na nożu
• Laser
• Jednostka barkowa z tyłu, Ø 250, silnik 5 HP, regulacja w pionie za pomocą licznika Siko
• Niższe przesuwanie poziomej głowicy tnącej, możliwe tylko wtedy, gdy maszyna ma sterowanie cnc
• Opcjonalna płyta schodkowa o szerokości 300 mm cięta pod kątem 30 °
• Wysokość 200 mm bez wału nożowego
• Piła / prowadnica osiowa stołu: 1250 mm zamiast 660 mm
• Piła / prowadnica osiowa stołu: 550 mm zamiast 500 mm
