Adapter zasilania Viofo Hardwire Kit ACC (HK3)

Viofo Hardwire Kit to adapter zasilania służący podłączeniu samochodowych rejestratorów jazdy do instalacji elektrycznej samochodu, dzięki czemu kamera jest zasilana z akumulatora pojazdu także podczas postoju. Zastosowanie adaptera zasilania jest zalecane w przypadku stosowania kamery do monitorowania zdarzeń parkingowych.

Głównym zadaniem adaptera zasilania jest przetworzenie napięcia 12-24V do 5V oraz zabezpieczenie akumulatora pojazdu przed całkowitym rozładowaniem uniemożliwiającym rozruch.

Podłączenie adaptera

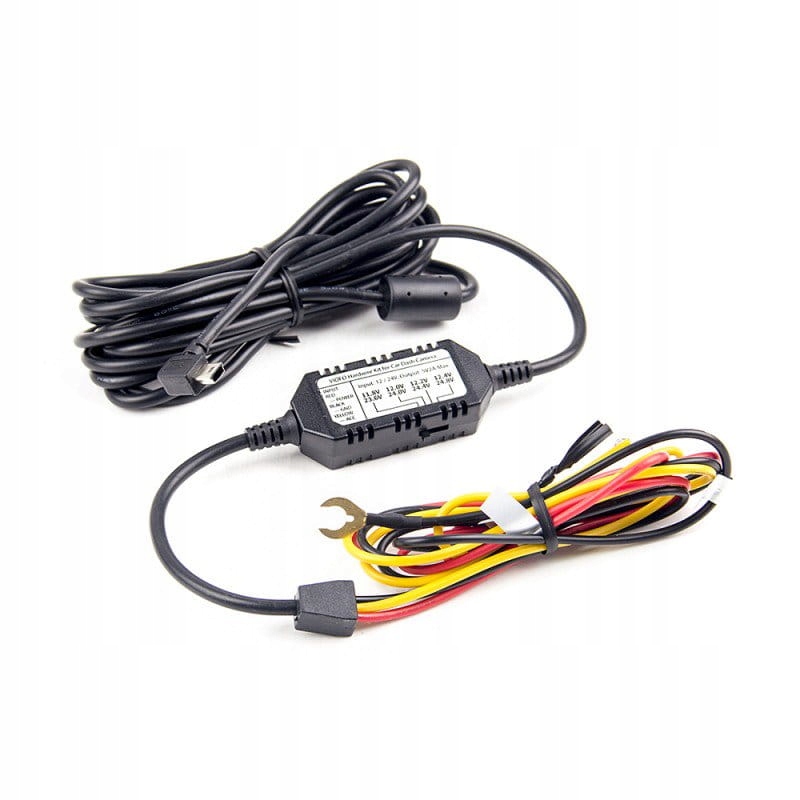

Adapter posiada trzy przewody wejściowe:

1. Battery+ (czerwony) - podłączany do obwodu zasilania stałego, które podaje napięcie także po wyłączeniu zapłonu.
2. ACC (żółty) - podłączany do obwodu, który aktywny jest po włączeniu zapłonu w samochodzie (przekręceniu kluczyka w stacyjce).
3. GND (czarny) - masa, należy przymocować np. do elementu karoserii samochodu.

Długość przewodów od adaptera do ich zakończenia wynosi ok. 70 cm.

UWAGA! Zalecamy przeprowadzenie montażu adaptera przez specjalistów wykwalifikowanych w zakresie elektroniki samochodowej. Niepoprawne podłączenie adaptera może w skrajnych przypadkach doprowadzić do uszkodzenia adaptera lub instalacji elektrycznej pojazdu!

Zabezpieczenie akumulatora

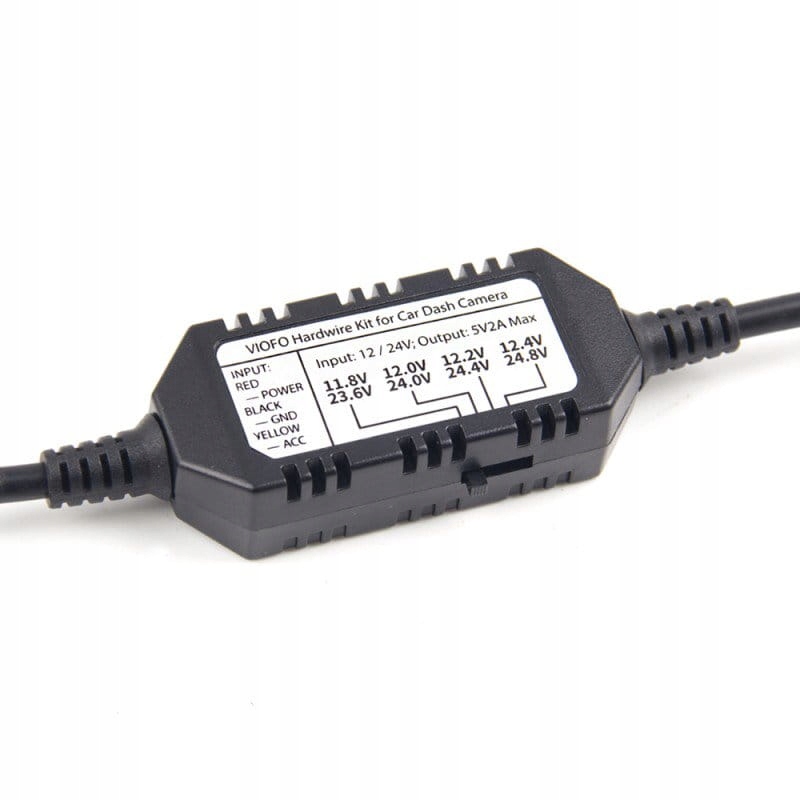

Adapter Viofo Hardwire Kit współpracuje z instalacjami elektrycznymi 12-24V oraz umożliwia ustawienie jednego czterech poziomów odcięcia zasilania w przypadku spadku napięcia wejściowego z instalacji elektrycznej:

1. 11.8V / 23.6V
2. 12.0V / 24.0V
3. 12.2V / 24.4V
4. 12.4V / 24.8V

W przypadku, gdy przewód ACC jest nieaktywny (zapłon wyłączony), adapter podaje zasilanie do kamery w sposób ciągły aż do momentu, w którym napięcie wejściowe spadnie do ustawionego poziomu odcięcia. Odcięcie zasilania następuje w ciągu ok. 90 sekund od momentu osiągnięcia lub przekroczenia wartości progowej napięcia wejściowego. Przywrócenie zasilania na wyjściu następuje po podaniu zasilania do przewodu ACC (uruchomienie zapłonu).

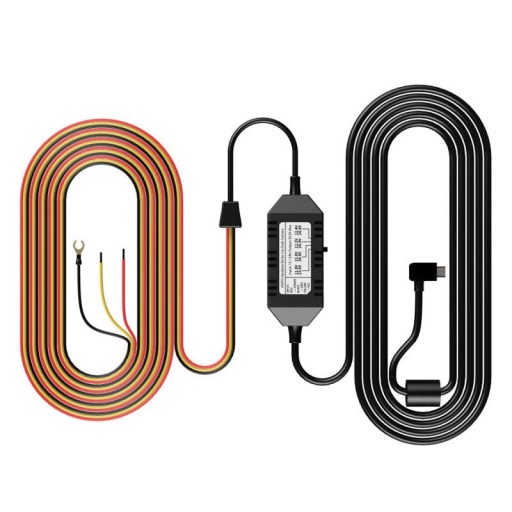

Na wyjściu adaptera znajduje się przewód zasilający o długości ok. 3 metrów, zakończony kątową wtyczką mini-USB.

Napięcie wyjściowe to 5V, natężenie prądu max 2A.

Symbol producenta: Viofo Hardwire Kit HK3
