НАБОР РАЗЪЕМОВ ДЛЯ ПЕРЕДАЧИ КАМЕРЫ ПО ВИТОМУ КАБЕЛЮ UTP

ZESTAW ZŁĄCZY DO KAMER, ZŁĄCZA DO KAMER AHD, HD-CVI ,HD-TVI, CVBS, DO SKRĘTKI, SKRĘCANE, TRANSFORMATOR VIDEO, TRANSMISJA PO SKRĘTCE UTP UHD

Numer produktu: 25030

ZESTAW ZŁĄCZY DO KAMER, ZŁĄCZA DO KAMER AHD, HD-CVI ,HD-TVI, CVBS PAL NSTC, DO SKRĘTKI, SKRĘCANE, UHD

W skład zestawu wchodzi:

Transformator video UHD - 2 szt

Wtyk zasilania DC 2.1 x  5.5 - 1 szt

Gniazdo zasilania DC 2.1 x 5.5 - 1 szt

UWAGA: Transformatory występują w 2 wersjach w zależności od dostawy - nie do wyboru.

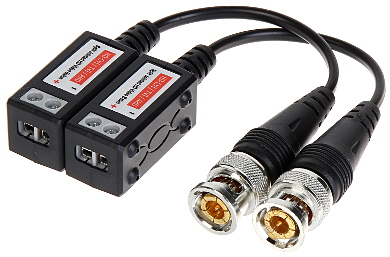

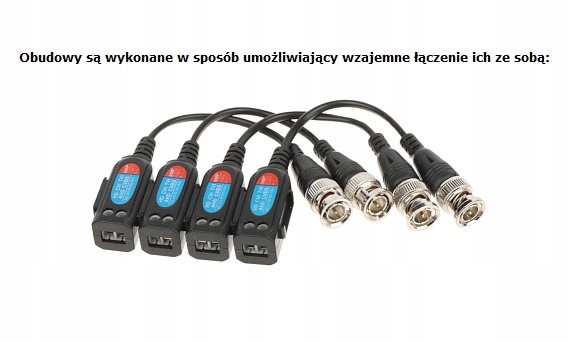

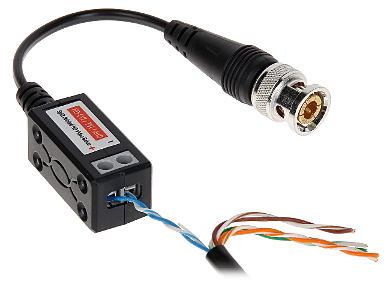

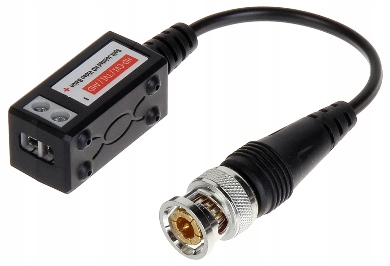

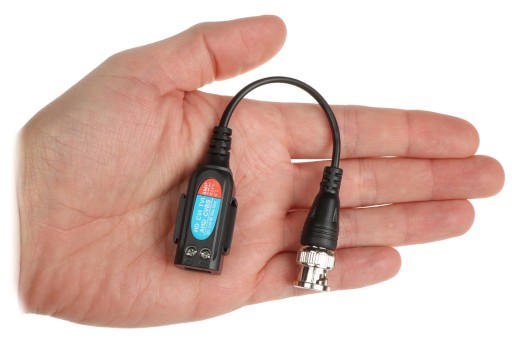

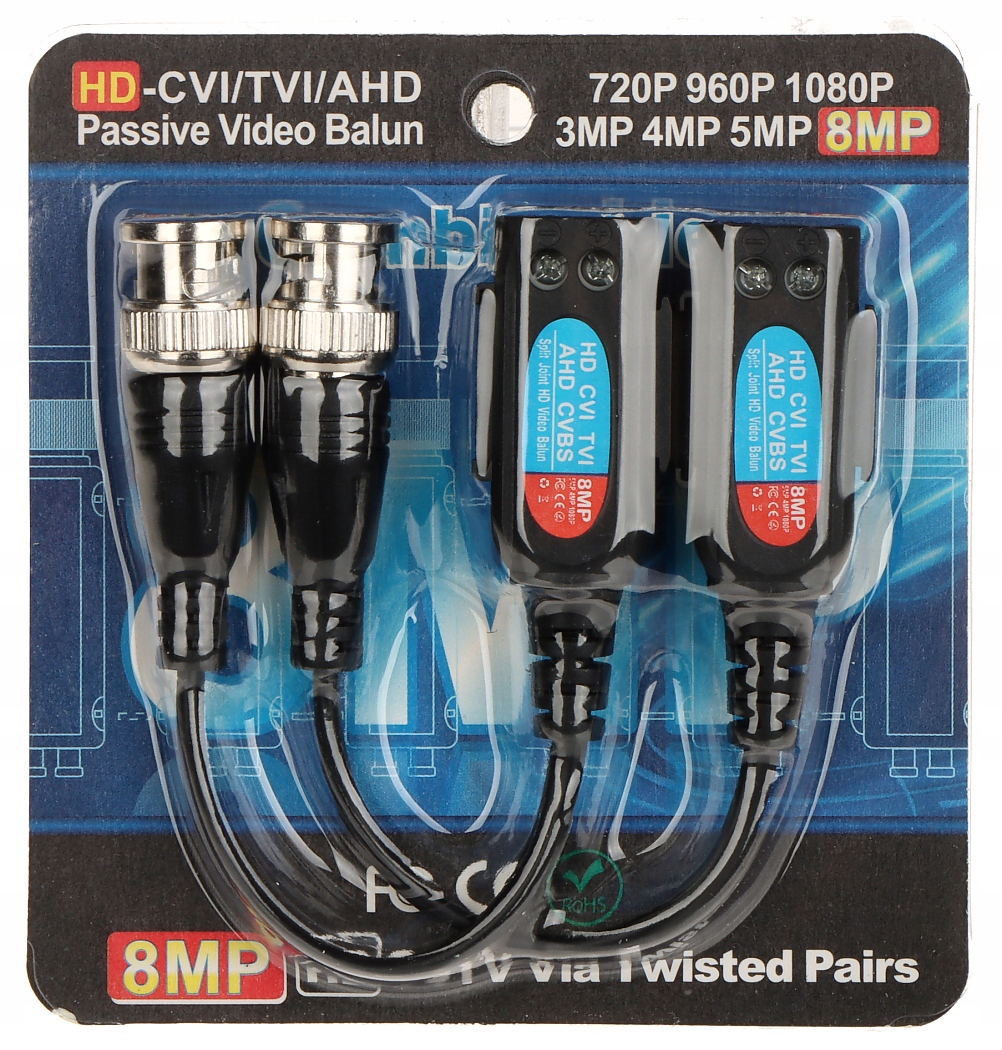

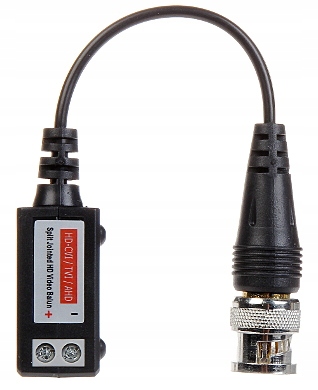

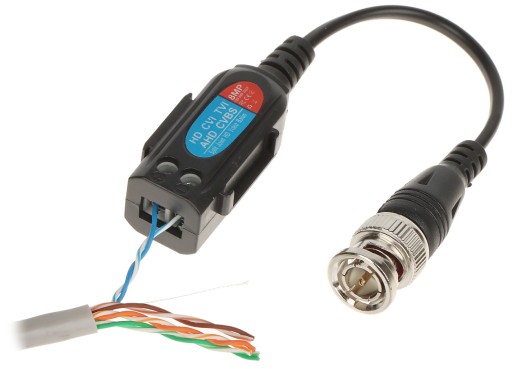

TR-1D-UHD*P2 przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75 Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 250m @ 720p / 150m @ 1080p (skrętka komputerowa 5e kategorii) oraz eliminuje zakłócenia niesymetryczne.

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.

Standard:

AHD - 8 Mpx 4K UHD,

HD-CVI - 8 Mpx 4K UHD,

HD-TVI - 8 Mpx 4K UHD,

CVBS - PAL, NTSC

Rodzaj urządzenia: Pasywne

Liczba kanałów: 1

Zasięg wideo:

250 m @ 720p - UTP kat. 5e 150 m @ 1080p - UTP kat. 5e 400 m @ CVBS - PAL, NTSC - UTP kat. 5e

Tłumienie:

4.43 MHz @ 0.34 dB 11 MHz @ 0.52 dB 21 MHz @ 0.73 dB 38 MHz @ 1.15 dB 42 MHz @ 1.39 dB 67.5 MHz @ 2.00 dB Podane tłumienie dotyczy dwóch urządzeń połączonych ze sobą

CMRR (dB @ 5MHz): 60 dB

Impedancja złącza koncentrycznego: 75 Ω

Impedancja złącza symetrycznego: 100 Ω

Typ złącza koncentrycznego: BNC Wtyk na przewodzie

Typ złącza symetrycznego: Zaciski kablowe

Temperatura pracy: -10 °C ... 70 °C

Dopuszczalna względna wilgotność otoczenia: < 95 %

Waga: 0.022 kg

Wymiary: 36.5  x 20  x 16 mm

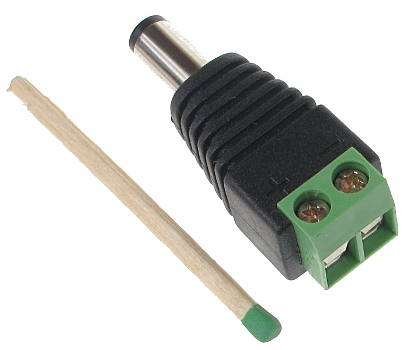

Szybkozłącze na standardowe gniazdo do zasilania kamery. Aby zamontować wtyk wystarczy jedynie odizolować przewody, wcisnąć w zaciski kablowe, a na końcu dokręcić dwa wkręty wkrętakiem krzyżakowym lub płaskim.

Rodzaj złącza: Ø 2.1  / 5.5 mm Wtyk prosty

Mocowanie żyły: Zaciski kablowe

Przeznaczenie: Kabel elektryczny

Materiał: PET

Wybrane cechy:

Bardzo prosty i szybki montaż

Waga: 0.006 kg

Wymiary: 37  x 14  x 13 mm

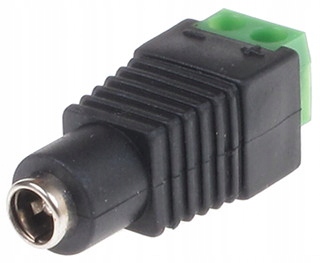

Szybkozłącze na standardowy wtyk zasilacza. Umożliwia przedłużenie kabla zasilacza biegnącego do kamery, bez konieczności obcinania wtyczki i lutowania przewodów.

Rodzaj złącza: Ø 2.1  / 5.5 mm Gniazdo proste

Mocowanie żyły: Zaciski kablowe

Przeznaczenie: Kabel elektryczny

Materiał: PET

Wybrane cechy:

Bardzo prosty i szybki montaż

Waga: 0.008 kg

Wymiary: 38  x 14  x 13 mm
