Прототип платы Arduino MEGA 2560 ATMEGA2560

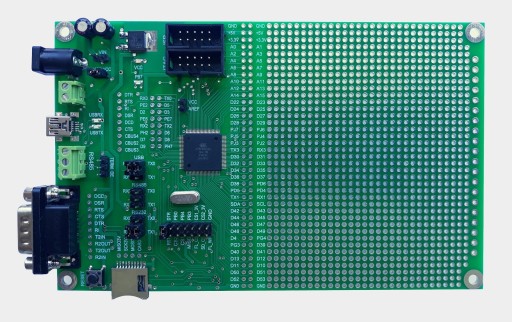

Płytka PBA2560 jest uniwersalną płytką prototypową, opartą o popularny procesor ATmega2560 .

Jest całkowicie kompatybilna z płytką Arduino MEGA 2560. Może być programowana przez złącze USB z poziomu środowiska Arduino.

Procesor ma zaprogramowany bootloader kompatybilny z Arduino MEGA2560.

Płytka posiada szereg układów peryferyjnych, które mogą być dołączane do odpowiednich końcówek procesora za pomocą jumperów.

Pozwala to szybko skonfigurować podstawowe otoczenie procesora, takie jak zasilanie, komunikacja i pamięć masowa.

Wszystkie porty procesora, masa i napięcia zasilające są doprowadzone do pól lutowniczych na krawędzi części uniwersalnej.

Płytka PBA2560 jest zaprojektowana w sposób maksymalnie ergonomiczny:

- złącza interfejsów i zasilania są zgrupowane na lewym boku płytki,

- z prawej strony znajduje się pole uniwersalne i pola do montażu złącz typu terminal block 3,81mm,

- z przodu znajdują się elementy które są najczęściej używane przez operatora: reset i wejście karty microSD.

Punkty lutownicze opisane są wg numeracji pinów Arduino od na górnej stronie płytki i wg numeracji portów procesora na dolnej stronie płytki

Podstawowe parametry płytki:

Procesor: ATmega2560 TQFP100, wszystkie porty wyprowadzone na pole lutownicze na krawędzi pola uniwersalnego.

Zasilanie procesora napięciem 5,0V, kwarc standardowo 16.000 MHz, inna częstotliwość na życzenie.

Programowanie procesora: złącze USB, złącze ISP 10-pin, złącze JTAG

Pamięć: pamięć FLASH w obudowie DIL8 150-200mils, zgodna z SST25xxx lub AT45DBxx, gniazdo karty micro SD.

Osobny stabilizator 3,3V oraz szybki dwukierunkowy konwerter poziomów 3,3<->5V do pamięci FLASH i karty SD.

Interfejsy: USB - układ FT232RL, złącze USB mini-B, RS232 ze złączem DB9, RS485 - terminal block 3-pin (A,B,GND)

Zasilanie z zewnętrznego zasilacza 7-12 V, gniazdo 2,1/5,5 mm i terminal block lub z portu USB komputera - 5,0 V

Pole uniwersalne: 1281 punktów lutowniczych dwustronnych, z metalizacją, pady 1,8mm, otwory 1,1 mm.

Dodatkowo 20 padów w rastrze 3,81mm na krawędzi płytki, do montażu złącz typu terminal block.

Wymiary płytki 160 x 100 mm

Tu do pobrania:

schemat płytki PBA2560: http://www.momik.pl/pdf/PBA2560v2sch.pdf

rozkład elementów strona 1: http://www.momik.pl/pdf/PBA2560v2top.pdf

rozkład elementów strona 2: http://www.momik.pl/PBA2560v2bot.pdf

widok płytki bez elementów: http://www.momik.pl/pdf/PBA2560v2boardtop.pdf
