КОМПЛЕКТ ЭКО-камина ВСТАВКА ZIBI правая рама BS плиты

ZESTAW: Wkład kominkowy powietrzny stalowy z termotec ZIBI 12 prawy BS (szyby łączone bez szprosa) + dolot, wylot fi 180, moc 11kw + akcesoria

W skład zestawu wchodzi:

1. Wkład kominkowy Zibi prawy BS
2. Podstawa pod wkład
3. Rura fi 180 50cm 2szt
4. Kolano 90st fi 180
5. Taśma 10m
6. Uszczelniacz do rur
7. Przejście na komin ceramiczny fi 180/200
8. Opaska
9. Flex fi 125
10. Płyta krzemianowo-wapniowa 100x50x3 cm x 15 szt
11. Klej do płyt izolacyjnych - wiaderko 15 kg x 1 szt
12. Kołki do płyt izolacyjnych x 15 szt
13. Ramka granitowa czarna

Wkład spełnia wymogi Ekoprojektu.

Ekoprojekt jest to wymóg wobec producentów, by produkowali wkłady o niskiej emisji pyłów (mniejszy smog).

Wkład spełniający wymogi Ekoprojektu to bezpieczny wybór, gdyż wkłady nie spełniające będą systematycznie wycofywane z obiegu.

Parametry paleniska spełniają surowe niemieckie normy BImSchV 2.

Wkład idealny do domów z wentylacją mechaniczną (rekuperacją).

Palenisko jest wyposażone w materiał akumulacyjny Termotec, który można u nas zakupić. Jak również szybę do tego modelu, podstawę pod wkład, deflektor oraz lakier fabryczny nabity do puszki z areozolem. Akcesoria te dostępne są na innych naszych aukcjach.

W standardzie Kominek posiada:

• system czystej szyby
• nowoczesną klamkę
• deflektor
• regulowane stopki
• gęsto rozmieszczone radiatory
• dolot powietrza z regulacją
• termotec

Stalowy wkład o nowoczesny panoramicznym froncie, który sprawia, że wydaje się on szerszym, niż jest w rzeczywistości.

Informacje o produkcie:

• wkład wykonany z wysokogatunkowej stali, która zapewnia odporność na wysokie temperatury
• spełnia kryteria EKOPROJEKTU
• spełnia restrykcyjne niemieckie normy BImSchV 2, wyznaczające maksymalną emisję CO
• zakres mocy grzewczej od 4,5 do 14 kW
• Idealny do pomieszczeń do 110 m2
• wysoka sprawność 80 %
• system czystej szyby (kierownica powietrza) ogranicza osadzanie sadzy
• wbudowany deflektor, który wydłuża drogę spalin
• przeznaczony do rekuperacji
• efektywne spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania Termotec
• wkład bezrusztowy, w którym występuje tzw. zjawisko dopalania na popiele
• wbudowany króciec dolotu powietrza fi 125 mm z regulacją za pomocą dolnej przesuwki
• ruchome nóżki, ułatwiające wypoziomowanie wkładu
• posiada szybę żaroodporną wytrzymującą temperaturę do 660°C

DANE TECHNICZNE

• Rodzaj paliwa: sezonowane drewno liściaste (wilgotność ≤20%)
• Rodzaj przeszklenia: narożne
• Moc nominalna (kW): 11
• Zakres mocy grzewczej (kW): 4.5 - 14
• Materiał wykonania: stal
• Sprawność cieplna (%): 80
• Temperatura spalin (oC): 290
• Max długość polan (cm): 40
• Minimalne wymagane pole czynne kratek wylotowych (cm2): ≥900
• Minimalne wymagane pole czynne kratek wlotowych (cm2): ≥700
• Otwieranie drzwi: w prawo
• Waga (kg): 157
• Średnica wylotu spalin (mm): 180
• Szerokość (cm): 76.8
• Wysokość (cm): 87.5
• Głębokość (cm): 44
• pełnia kryteria EKOPROJEKTU: TAK
• Przeznaczony do rekuperacji: TAK
• Zgodność z normą BImSchV 2: TAK
• Klasa Energetyczna: A
• współczynnik EEI: 105.4
• Emisja CO (przy 13% O2) ≤ podawana w %: 0.1
• Emisja pyłków (pył) (mg/Nm3): 38
• Dolot powietrza: TAK
• Wyłożenie komory spalania: TAK
• Producent: Kratki

Zalety wkładu:

1. Wylot spalin fi 180
2. Gęsto rozmieszczone radiatory.
3. Elegancja i wygodna klamka.
4. Regulowanie wysokości nóżek.
5. Precyzyjne sterowanie przepustnicą powietrza.
6. Wbudowany dolot powietrza.
7. Szyba z kurtyną powietrzną (system czystej szyby)
8. Wyłożenie Termotec.

WBUDOWANA REGULACJA DOLOTU POWIETRZA

Regulacja dopływu powietrza z zewnątrz odbywa się za pomocą wbudowanej przepustnicy znajdującej się poniżej drzwiczek. Cały mechanizm działa wewnątrz kominka, bardzo cicho i bezawaryjnie.

DOPALANIE NA POPIELE

Wkład nie posiada rusztu, opał wypala się na drobny popiół, którego pozostaje minimalna ilość. Uzyskana w ten sposób energia cieplna z drewna zostaje maksymalnie wykorzystana.

KOMORA SPALANIA

Efektywne spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania TERMOTEC - materiałem akumulującym ciepło, który podwyższa temperaturę w komorze.

SYSTEM CZYSTEJ SZYBY

Urządzenie wyposażone jest w system czystej szyby - dzięki tzw. kurtynie strumień powietrza rozprowadzany jest równomiernie, omiata szkło i ogranicza do minimum osadzanie się na nim sadzy. Pozwala to utrzymać efektowny i czysty wygląd szyby przez długi czas.

SZYBA ODPORNA NA WYSOKIE TEMPERATURY

Klasyczny front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C.

PERFOROWANA KLAMKA

Drzwi wkładu posiadają nowoczesną klamkę. Jej specjalna perforowana konstrukcja powoduje naturalne schładzanie. Wygodna rękojeść gwarantuje wygodne otwieranie kominka.

REGULACJA NÓŻEK

regulowane nóżki umożliwiające wypoziomowanie wkładu

GĘSTO ROZMIESZCZONE RADIATORY

Maksymalne wykorzystanie ciepła odbywa się dzięki gęsto rozmieszczonym radiatorom na ścianach wkładu kominkowego.

WBUDOWANY DEFLEKTOR

Dopalanie cząstek opału dzięki deflektorowi, który wydłużają drogę spalin. Proces ten podnosi również efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery.

OTWIERANIE DRZWICZEK W NAROŻNYCH WKŁADACH TYPU BS

Całe drzwiczki w kształcie litery L otwierają się w przypadku wersji wkładu narożnego prawego - w prawą stronę

MAKSYMALNE WYKORZYSTANIE ENERGII

Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowanemu materiałowi - wysokogatunkowej stali.

Efektywne spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania TERMOTEC - materiałem akumulującym ciepło, który podwyższa temperaturę w komorze.

Dopalania cząstek opału dzięki deflektorowi, który wydłuża drogę spalin.

Wbudowany dolot powietrza fi 125, który zapewnia doprowadzenie świeżego powietrza do paleniska z zewnątrz budynku, co wpływa na lepsze spalanie.

Regulacja dolotu powietrza realizowana jest dolną przesuwką, która znajduje się poniżej drzwi. Pozwala to na ręczne dozowanie powietrza niezbędnego do prawidłowego procesu spalania.

Ograniczenie emisji szkodliwego CO do atmosfery dzięki regulacji dopływu powietrza wtórnego.

Maksymalne wykorzystanie ciepła dzięki gęsto rozmieszczonym radiatorom.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Doskonała szczelność dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.

Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

Front wkładu wyposażony w ceramikę żaroodporną wytrzymującą temperaturę do 660°C.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

WYGODNE UŻYTKOWANIE

Elegancka i wygodna klamka.

Możliwość zastosowania w różnych warunkach montażowych, dzięki regulowanym nóżkom.

NOWOCZESNY DESIGN

Wkład kominkowy z dwoma szybami zestawionymi ze sobą pod kątem prostym (szyby łączone bez szprosa).

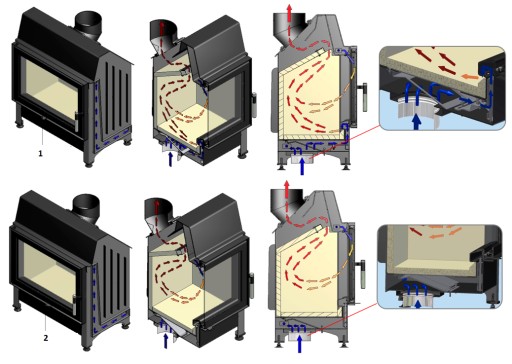

Schemat obiegu powietrza we wkładzie

1. Regulacja dopowietrzania paleniska: Otwarta

2. Regulacja dopowietrzania paleniska: Zamknięta

Wymiary wkładu

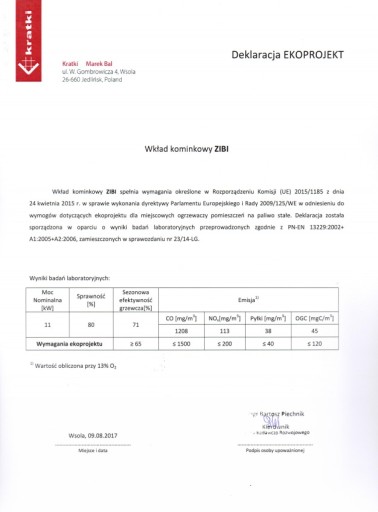

Deklaracja EKOPROJEKT

Ramka z granitu naturalnego Nero assoluto

Kominek nowoczesny o pięknych panoramicznych proporcjach paleniska wykończony ramą kamienną idealnie nadaje się do niewielkich salonów

Kamienna ramka:

Ramka składa się z 4 elementów kamiennych przy wkładzie.

Przykładowa aranżacja, z użyciem czarnego gładkiego kamienia pozwala uzyskać efekt wkładu wsuniętego wewnątrz obudowy. Blacik pod wkładem jest bardzo praktyczny, a kamienne boczki uzupełniają tworząc ciekawy efekt, chroniąc by obudowa nie brudziła się podczas czynności związanych z paleniem, otwieraniem drzwiczek, łapaniem za klamkę.

Naturalny kamień, z którego wykonana jest obudowa, posiada unikalne cechy charakterystyczne dla danej slaby materiału. Dlatego odcienie, użylenia i plamy występujące na obudowie ze zdjęcia mogą odbiegać od obudowy znajdującej się w sprzedaży. Jednocześnie nie mogą stanowić podstawy ewentualnych reklamacji. Przedstawioną kolorystykę ramy należy traktować jako przybliżoną.

Płyty izolacyjne

Żaroodporne płyty izolacyjne przeznaczone są do termicznej izolacji ścianek budowanego kominka oraz jednocześnie mogą służyć jako jego obudowa. Ich właściwości powodują, że są one bardzo łatwe w montażu. Wystarczy mieć najprostsze narzędzia stolarskie, jak piłka do drewna, klej wysokotemperaturowy oraz wkręty, aby odpowiednio dociąć i połączyć je ze sobą. Płyty są produktem niepalnym i bezpyłowym. Od wewnętrznej strony płyty są poddawane wysokim temperaturom, natomiast strona zewnętrzna pozostaje w bezpiecznej temperaturze dla człowieka.

Zalety:

• Produkt bezpieczny dla zdrowia i przyjazny środowisku
• Łatwość obróbki powszechnie dostępnymi narzędziami
• Podwyższona odporność na gwałtowne zmiany temperatury
• Nie wygina się, nie rozwarstwia
• Oszczędność miejsca w trakcie przechowywania z uwagi na niewielka grubość płyt
• Klasyfikacja ogniowa: A1 - niepalny
• Nie uczula
• Bezwonna

Charakterystyka produktu:

kolor: biały

zapach: bezzapachowy

klasyfikacja ogniowa: A1 - niepalny

maksymalna temperatura eksploatacja: 950°C

gęstość: 245 kg/m3

wymiary: 1000 x 500 x 30mm

Klej do płyt izolacyjnych - wiaderko 15 kg

ZASTOSOWANIE:

- Klej Max to idealne rozwiązanie do mocowania płyty kominkowej IZOL, wykonywania warstwy zbrojonej siatką lub tynku cienkowarstwowego na trudnych podłożach.

CECHY WYROBU:

- Wzmocniony włóknem polipropylenowym

- Wysoka elastyczność, wytrzymałość i trwałość

- Erozoodporny i wodoodporny

- Bardzo dobra przyczepność

- Paroprzepuszczalny

- Bardzo dobre właściwości robocze

- Przyjazny dla środowiska naturalnego.

PODŁOŻE:

- Podłoże musi być nośne, twarde, suche i oczyszczone. Warstwy osłabiające wiązanie, np. tłuszcze, bitumy, pyły, kurz, słabe lub spękane tynki itp., należy usunąć.

- Nierówności i zagłębienia większe niż 10 mm naprawić zaprawą cementową. Mniejsze nierówności można wyrównać klejem MAX.

- Wyrównywanie lub naprawy podłoża należy wykonać, zachowując odpowiedni odstęp (ok. 1 dzień/1 mm grubości warstwy) przed przyklejaniem płyt izolacji termicznej.

- Podłoża o dużej nasiąkliwości (np. gazobeton) należy zagruntować na ok. 12-24 godziny przed wykonaniem prac.

CHARAKTERYSTYKA:

- Proporcje mieszania ok. 2,5-3,0 l wody na 15 kg (wiaderko) suchej mieszanki;

- Zużycie suchej mieszanki przyklejanie suchej izolacji ok. 3-4 kg/m2, powierzchnie nierówne ok. 4-6 kg/m2

- Czas użycia zaprawy do 2 godz.;

- Temperatura stosowania od +5°C do +25°C;

- Wiadra 15 kg +/- 200 g.

Kołek do płyt izolacyjnych

Kołek przeznaczony do twardych i miękkich materiałów izolacyjnych, takich jak: kominkowe płyty izolacyjne, wełna szklana, styropian, płyta PU, lekkie płyty izolacyjne, płyta korkowa itp.

Płyty to kruchy materiał izolacyjny i mogą posiadać możliwe mikro pęknięcia (pajączki)  i nie mają wpływu na jego prawidłową prace. Płyty są pakowane po 5 szt i mogą być pęknięte, ale to w niczym nie przeszkadza bo płyty zwyczajowo łączy się klejem. Prosimy o sprawdzenie towaru w obecności kuriera, w przypadku uszkodzeń o spisanie protokołu z datą dostarczenia.

Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne.

Jak właściwie palić w kominku?

Drewno to jedno z najlepszych paliw wykorzystywanych do uzyskania ciepła. Jako odnawialne źródło energii mamy zagwarantowaną jego ciągłą dostępność, a także niezależność od poszczególnych producentów energii cieplnej. Paliwo to dostępne jest nawet lokalnie. Zapewnia posiadanie indywidualnego i konkurencyjnego sposobu ogrzewania, również pod względem cenowym. Drewno używane jako opał do kominków powstaje najczęściej z  resztek masy drzewnej. Jego moc uzależniona jest w głównej mierze od zawartości w nim wody. Świeżo ścięte drzewo lub niewłaściwie przechowywane charakteryzuje się dużą zawartością wilgoci. Wilgoć podnosi wagę drewna i jednocześnie redukuje jego moc grzewczą. Dlatego najbardziej zalecanym i wydajnym jest drewno o wilgoci poniżej 20%.

Podczas palenia należy:

• używać tylko naturalnego drewna
• nie używać grubych kawałków drewna
• nie używać drewna mokrego lub wilgotnego

DOBÓR PALIWA

Paliwo zalecane

Producent zaleca stosować polana drzew liściastych typu: buk, grab, dąb, olcha, brzoza, jesion, itp. o wymiarach polan lub szczap: długości ok. 30 cm i obwodzie od ok. 30 cm do 50 cm- wilgotność drewna używanego do opalania urządzenia nie powinna przekraczać 20% co odpowiada drewnu sezonowanemu 2 lata po wyrębie, przechowywanemu pod zadaszeniem.

Paliwo niezalecane

Należy unikać do opalania urządzenia polan lub szczap o wilgotności powyżej 20%, gdyż może to spowodować nie osiąganie deklarowanych parametrów technicznych - obniżona moc cieplna.

Nie zaleca się stosować do opalania urządzenia polan drzew iglastych oraz drzew zażywiczonych, które powodują intensywne zakopcenie urządzenia oraz konieczność częstszego czyszczenia urządzenia i przewodu kominowego.

Paliwo zabronione

We wkładach nie wolno palić: minerały (np.: węgiel, drewno tropikalne (np.: mahoń), produkty chemiczne lub substancje płynne, takie jak: olej, alkohol, benzyna, naftalina, płyt laminowanych, impregnowanych lub sprasowanych kawałków drewna związanych klejem, śmieci. Jeżeli jest dopuszczalne inne paliwo, informacja będzie umieszczona na tabliczce znamionowej.

OBUDOWA WKŁADU KOMINKOWEGO

Obudowa powinna zapewniać dostęp powietrza potrzebnego do wentylacji, cyrkulacji powietrza w obudowie, poprzez zastosowanie w niej kratek kominkowych dobranych odpowiednio do mocy wkładu (w dolnej części zabudowy - pod wkładem ) oraz kratki wylotowej (na górze obudowy - nad wkładem).

Dobór kratek

Kratki wlotowe i wylotowe: W dolnej części zabudowy wkładu kominkowego należy przewidzieć otwór(y) nawiewne za pomocą których do obudowy wchodzi powietrze potrzebne do ogrzewania - wlot powietrza (dolne kratki wentylacyjne). Aby zapewnić właściwe odprowadzanie gorącego powietrza z okapu należy zamontować w nim otwory wywiewne zakończone kratkami wentylacyjnymi - wylot powietrza (górne kratki wentylacyjne). Otwory wykończone są za pomocą kratek o polu przekroju w zależności od mocy wkładu od 40 do 60 cm 2 na 1 kW mocy wkładu kominkowego.

Uwaga: Ze względu na wysoką temperaturę w obudowie wkładu kratki w okapie jak i wieńczące układ rozprowadzania powietrza w domu muszą być metalowe. W okapie kominka montujemy wyłącznie kratki bez żaluzji.

ROZPALANIE KOMINKA

Jedynym prawidłowym i zalecanym sposobem rozpalania kominków jest tzw. rozpalanie od góry.

INSTRUKCJA KROK PO KROKU

1. PRZYGOTOWANIE MATERIAŁÓW

- Kilka większych polan drewna (rozłupanych; max. wilgotność do 20%; śr. ok 10-13 cm) - Garść drobnych szczap na rozpałkę (śr. ok 2-5 cm; max. wilgotnośc do 20%,)

- Dowolna podpałka

- Zapałki/zapalrka

2. PRZYGOTOWANIE KOMINKA i PALENISKA

- Otwieramy wszystkie dopowietrzenia/przepustnice w kominku

- Układamy większe polana na dnie paleniska w sposób naprzemienny

- Na szczycie grubych polan układamy warstwę drobnych szczap na rozpałkę (nie więcej niż 3 warstwy). Szczapy układamy pozostawiając pomiedzy nimi odstępy, aby zapewnić swobodny przepływ powietrza

- Na górnej warstwie szczep układamy podpałkę

ROZPALANIE

Podpalamy rozpałkę i zamykamy drzwi od kominka. W zależności od długości przewodu kominowego i jego ciągu rozpalanie może trwać od kilku do kilkunastu minut. W przypadku niewystarczającego ciągu w kominie należy w początkowej fazie rozpalania rozszczelnić drzwi kominkowe poprzez ich uchylenie. Dobrym pomysłem jest również uchylenie okna w pomieszczeniu, w którym kominek jest zainstalowany w celu doprowadzenia do niego większej ilości powietrza (tylko w przypadku urządzeń nie posiadających wbudowanego dolotu powietrza z zewnątrz) Wkład kominkowy przeznaczony jest do opalania drewnem o zawartości wilgotności do 20%. Stosowanie węgla, koksu, produktów węglopochodnych, tworzyw sztucznych, śmieci, szmat i innych substancji palnych jest niedozwolone. Warunkowo dopuszcza się spalanie atestowanych brykietów drzewnych, wykonanych z trocin lub peletu, ale jedynie w małych ilościach. Praktyczna ocena wilgotności stosowanego opału drewna jest następująca. Drewno, które ma posiadać zawartość wilgoci w granicach 18-20%, musi być sezonowane przez okres 18-24 miesięcy lub zostać oddane procesowi suszenia w suszarniach. Wraz z redukcją wilgotności drewna, wzrasta jego wartość opałowa, co oznacza oszczędności finansowe - nawet do 30% ogólnej masy drewna potrzebnej na jeden sezon grzewczy. W przypadku używania do spalania drewna o zbyt dużej wilgotności może nastąpić nadmierne zużycie energii potrzebnej do odparowania wilgoci oraz do powstania skroplin w czopuchu lub komorze spalania, co wpływa na ogrzewanie pomieszczenia. Innym negatywnym zjawiskiem zaobserwowanym przy stosowaniu drewna o zbyt dużej wilgotności jest zjawisko wydzielana się kreozotu - osadu niszczącego przewód kominowy, który w granicznych przypadkach może spowodować zapalenie się i pożar komina. W związku z powyższym zaleca się stosowanie drewna liściastego dąb, buk, grab, brzoza. Drzewa iglaste charakteryzują się niższymi wartościami energetycznymi, a palenie nimi powoduje intensywne zakopcenie szyby.

UWAGA: Nie należy użytkować niezabudowanego wkładu kominkowego za wyjątkiem próbnego rozpalenia.
