Карманный Полукарманный + Рамка Радиоприемник 2DIN Универсальный

Kieszeń montażowa do odtwarzaczy samochodowych 2din do radia 180x100mm (18x10) + Ramka maskująca (zaokrąglone rogi) + uchwyt radia + śrubki + kluczyki

____________________________________________________

Wymiary +/-1mm:

Kieszeń wewnątrz: 18cm x 10cm,

Kieszeń zewnątrz: 18,7 cm x 11,5 cm, głębokość: 10,5 cm

Ramka otwór: 17,8 cm x 10,2 cm

Ramka zewnątrz: 18,8 cm x 11,6 cm

____________________________________________________

Ramka pasuje do naszych odtwarzaczy 2din TY-510, TY-511 i TY-512

Po sprawdzeniu że ramka pasuje do radia i kokpitu, montaż zestawu rozpocznamy od przykręcenia blaszek do radia (w zależności od posiadanej obudowy radia możliwe jest że będzie trzeba przerobić lub dorobić otwory w blaszkach), następnie na radio z balszkami zakładamy ramkę maskującą i wsadzamy w kieszeń, całość wsadzamy bez podłączania w otwór w kokpicie w celu dopasowania głębokości montażu kieszeni. Jak ustalimy głębokość, wyciągamy zestaw, wyciągamy radio z kieszni i przystępujemy do zamocowania samej kieszeni w otworze (przykręcamy lub odginamy blaszki w kieszeni), wkładamy radio by sprawdzić dopasowanie jeśli ok wyciągamy, podłaczamy przewody, wtyczki i montujemy radio na stałe.

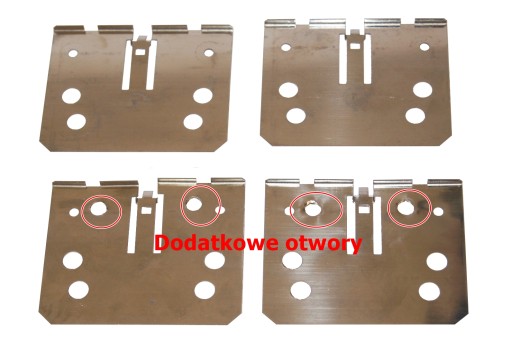

W zależności od posiadanego radia możliwe jest że trzeba zmodyfikować blaszki (w każdym razie do naszych radii trzeba było)

- do wąskiego radia (płytkiego) trzeba było powiększyć otwory w blaszkach gdyż śrubki z zestawu nie przechodziły, do radia pasowały)

- do radia z android trzeba wywiercić nowe dodatkowe otwory

Po przerobieniu radia bardzo fajnie wskakują w kieszeń i się zakleszczają w niej by nie wypadły.

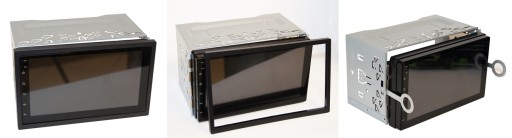

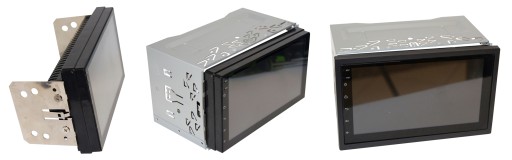

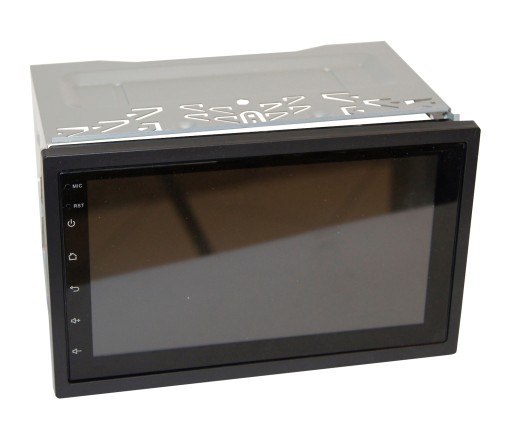

Poniżej przykład montażu na różnych odtwarzaczach (w głębokiej obudowie, płytkiej jak i radio z android) - w radiach płytkich trzeba było powiększyć / zrobić otwory w blaszkach by dopasować do radia.

Żeby wyjąć radio z kieszeni, należy usunąć ramkę maskującą, włożyć kluczyki w celu odblokowania radia, wyciągnąć radio z blaszkami.
