STER-MAX 2K/12V  - zdalne sterowanie 2-przekaźnikowe z 2 pilotami

Instrukcja w .pdf jest do pobrania poniżej - na dole aukcji.

UWAGA !! Bardzo ważne !!  Ze sterownika nie wychodzi żadne napięcie. Na wyjściu sterownika są przekaźniki. By sterować jakimś urządzeniem należy najpierw doprowadzić napięcie do styku COM - wtedy dopiero po załączeniu przekaźnika - napięcie pojawi się na styku NO.

Zawartość tej aukcji:

1. centralka 2K/12VDC w obudowie (12VDC - napięcie stałe stabilizowane),
2. dwa zaprogramowane piloty 2-przyciskowe z bateriami w obudowie z klapką - 2kl.

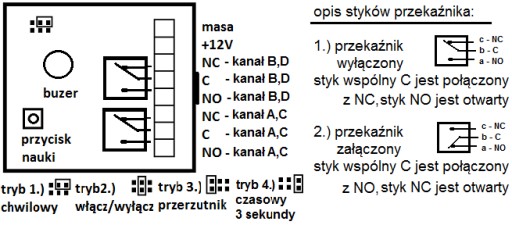

Sterownik może pracować w jednym z czterech trybów (tryby programujemy zworką w centralce przy wyłączonym zasilaniu):

1. monostabilny - chwilowy (ustawiony fabrycznie) - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika na czas trzymania przycisku.
2. bistabilny - włącz/wyłącz - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika. Kolejne naciśnięcie tego przycisku powoduje wyłączenie przekaźnika. Kanały pracują niezależnie. Mogą być dowolnie niezależnie włączane i wyłączane.
3. przerzutnik - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika i jednoczesne wyłączenie drugiego kanału. Kolejne naciśnięcie tego samego przycisku nic nie zmienia. W tym trybie zawsze jeden przekaźnik jest załączony. Przekaźniki „przerzucane” są jednocześnie – są od siebie zależne.
4. czasowy - przekaźniki są załączane na zaprogramowany czas - 3 sek. (brak możliwości zmiany czasu).

Specyfikacja techniczna:

• Sterowniki serii Ster-Max wymagają zasilania VDC - napięcie stałe stabilizowane. Niedopuszczalne jest zasilanie sterownika z transformatora z Mostkiem Graetza bez dodatkowej stabilizacji.
• Zasięg pilota : do 50 m.
• Obciążalność przekaźników: 10A.
• Do sterownika można zaprogramować 29 pilotów (programując trzydziestego – pierwszy wypada),
• Wbudowany BUZER - potwierdza odebranie sygnału z pilota
• Ten sterownik nie nadaje się do bezpośredniego sterowania silnikiem bramy. Może być wykorzystywany jako układ radiowy do sterowania innym sterownikiem.
