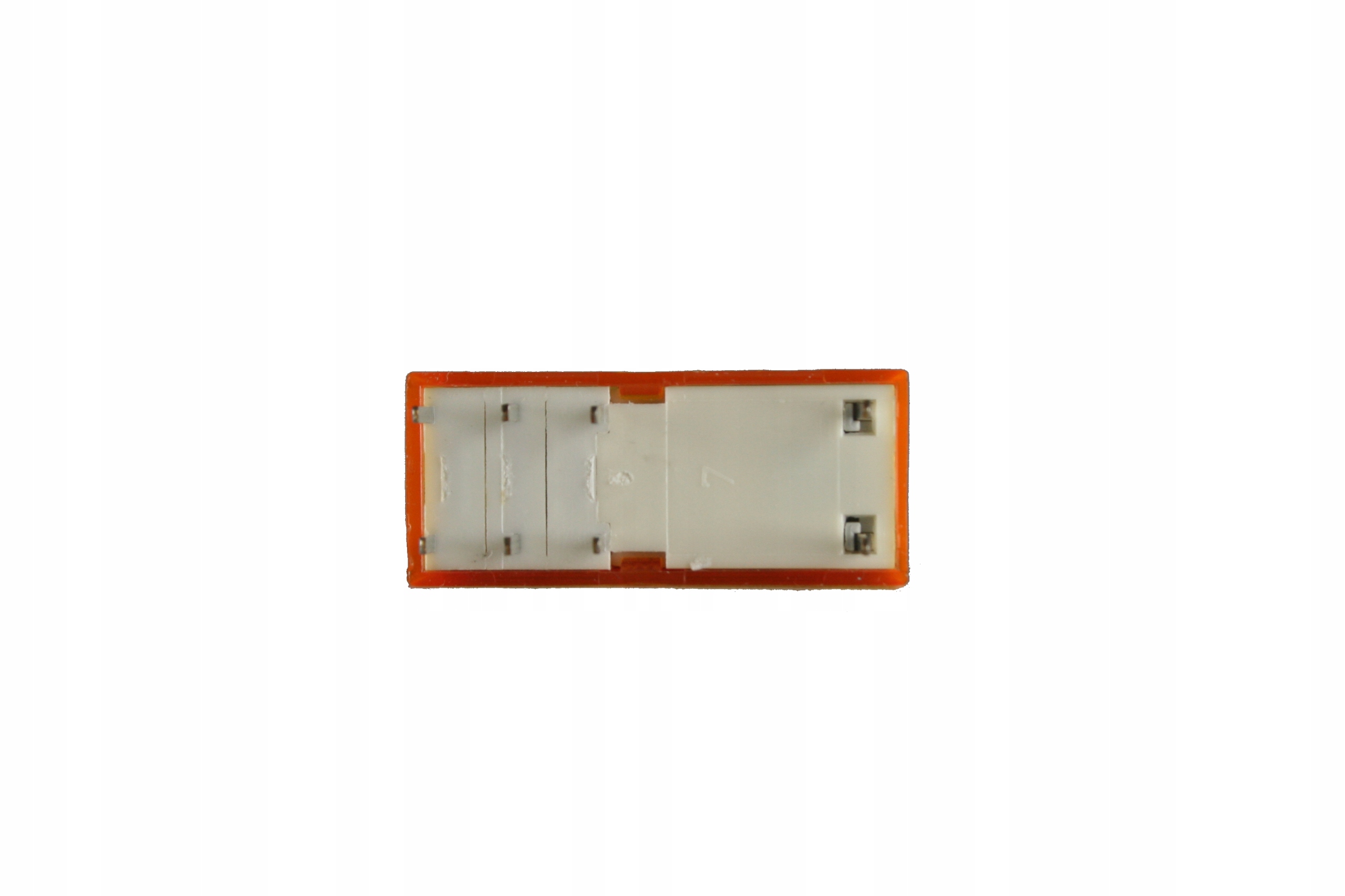

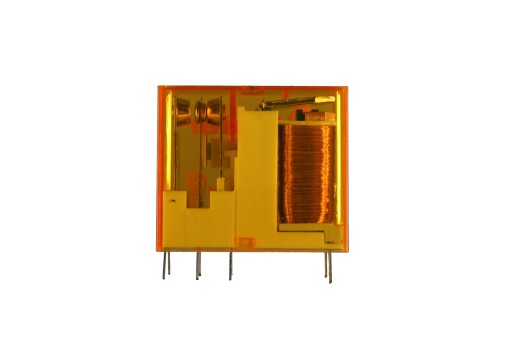

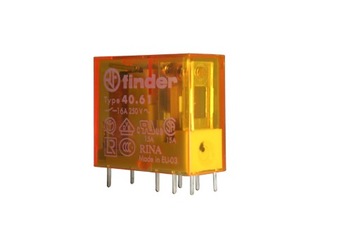

РЕЛЕ 24VAC 16A FINDER 40.61.8.024.0000

Przekaźnik 40.61.8.024.0000 FINDER 24VAC;RM83P

do gniazd i obwodów drukowanych

INFORMACJE OGÓLNE

Producent FINDER

Typ przekaźnika elektromagnetyczny

Wersja przekaźnika miniaturowy

Nr 40.61.8.024.0000

Seria przekaźnika 40.61

Ilość pinów 8

DANE ZESTYKÓW

Ilość zestyków 1P

Konfiguracja styków 1 zestyk przełączny

Prąd znamionowy/ Maks. prąd załączenia (A) 16/30

Napięcie znamionowe/maks. nap. łączeniowe V AC 250/400

Maks. moc łączeniowa dla AC1 VA 4,000

Maks. moc łączeniowa dla AC15 (230 V AC) VA 750

Obciążenie silnikiem 1-faz. Praca AC3 (230V) kW 0,55

Maks. prąd łączeniowy, praca DC1:30/110/220 VDC A 16/0.3/0.12

Min. moc łączeniowa mW (V/mA) 500 (10/5)

Materiał styku AgCdO

DANE CEWKI

Rezystancja cewki 320Ω

Prąd cewki 45mA

Napięcie cewki nominalne 24VAC

Wykonanie AC

Zakres napięcia zasilania Umin 19.2V

Zakres napięcia zasilania Umax 26.4V

Seria 40 - Przekaźników do gniazd i obwodów drukowanych 8 - 10 - 16 A

DANE TECHNICZNE

Temperatura pracy -40/+85

Stopień ochrony RT II

Raster wyprowadzeń 5mm

Wytrzymałość izolacji między cewką a

zestykami

6Kv (8mm) (1.2/50μs)

Wytrzymałość przerwy zestykowe VAC 1,000

Czas zadziałania / czas powrotu ms 7/3 - (12/4 czułe)

Trwałość łączeniowa w kategorii AC1 100 · 103

[cykle]

Trwałość mechaniczna AC/DC 10· 106

/20 · 106

[ cykle]

DANE FIZYCZNE

Wymiary: 29 x 25 x 12.4 mm

Montaż PCB; podstawka
