Regulator obrotów wentylatora o symbolu RS-1-400

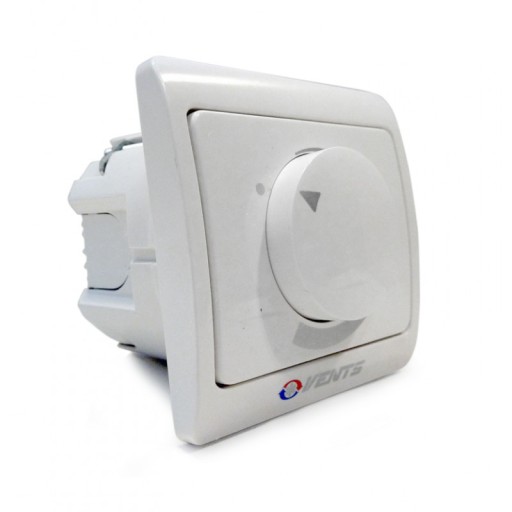

Elektroniczny regulator obrotów RS-1-400 służy do płynnej regulacji prędkości obrotowej wentylatorów w gospodarstwie domowym lub dla innych podobnych wyrobów.

Dla zabezpieczenia przed zbytnim obciążeniem, regulator posiada wbudowany wymienny bezpiecznik topikowy.

Zalety regulatora obrotów RS-1-400:

• Płynna regulacja prędkości obrotowej wentylatorów z silnikiem asynchronicznym
• Brak zakłóceń radiowych
• Możliwość dopasowania optymalnych parametrów pracy wentylatora
• Łatwy montaż i przyłączenie
• Estetyczny wygląd
• Wykonany z ABS-u

Dane techniczne:

• Napięcie zasilania: 230V; 50/60Hz
• Moc wyjściowa: max 400 W
• Prąd obciążenia: max 1,8 A
• Rodzaj obciążenia: indukcyjne, aktywne
• Warunki eksploatacji: od 0 C do +35 C
• Wymiary: 78x78x63 mm
• Masa: 0.11 kg
• Klasa zabezpieczeń: IP40
• Bezpiecznik: topikowy (3,15A)

Montaż:

Regulator musi być zamontowany na ścianie pionowej w kostce montażowej.

Połączenie z siecią elektryczną musi być wykonane tylko i wyłącznie poprzez automatyczny przełącznik.

Aby podłączyć regulator do sieci, należy:

• zdemontować pokrętło regulatora
• rozkręcić i zdjąć przednią osłonę
• rozkręcić śrubki łączące regulator z kostką montażową i zdjąć go
• zamontować przewody w kostce
• zamontować kostkę na ścianę
• odizolować końce przewodów na długości 6 - 7 mm

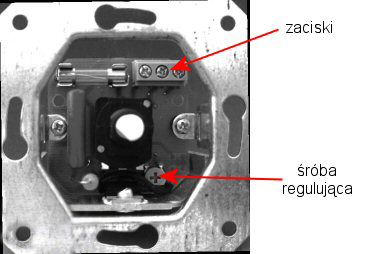

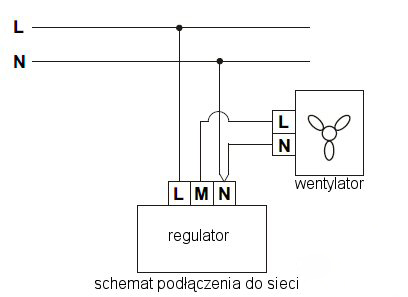

• podłączyć przewody do zacisków położonych na płycie regulatora zgodnie z umieszczonym na nim opisem (schemat poniżej)
• umieścić kontroler w kostce montażowej tak, aby zaciski znajdowały się na górze (rysunek niżej) i skręcić go zamontować pokrywę regulatora i pokrętło

Ustawienie minimalnej prędkości obrotów wentylatora jest konieczne do jego prawidłowej pracy - aby to uczynić, należy:

• ustawić pokrętło sterowania na pozycję minimalnej prędkości, nie doprowadzając jednak do wyłączenia regulatora
• podać zasilanie elektryczne
• za pomocą śrubokrętu z izolowaną rękojeścią przekręcić śrubę regulującą, doprowadzając prędkość obrotów wentylatora do żądanej
• wyłączyć regulator pokrętłem i poczekać do zatrzymania się obrotów wentylatora
• włączyć regulator, ustawić go na prędkość minimalną i obserwować ustawione obroty
• upewnić się wentylator nie "buczy". Jeżeli tak, to należny podwyższyć minimalne
• obroty wentylatora i przeprowadzić jeszcze raz kontrolę powtarzając ostatnie dwa punkty
