Самоконтрящийся пружинный зажим NORMA FBS 19

Przedmiotem aukcji jest:

Obejma NORMA z opaską sprężynową FBS do przewodów giętkich wg normy DIN 3021   -  1 szt.

Zastosowanie: węże gumowe o średnicy zewnętrznej 19 - 21 mm

• NORMA Germany - największy światowy producent opasek i obejm

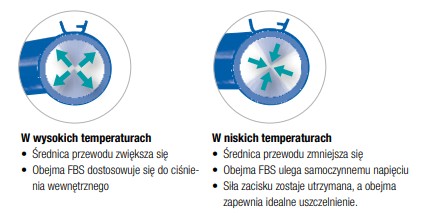

• Dzięki swoim dynamicznym właściwościom sprężystym, obejmy NORMACLAMP® FBS do przewodów giętkich są idealnym wyborem w przypadku układów z króćcami narażonymi na działanie dużych wahań temperatury. Po zamontowaniu, obejmy NORMACLAMP® FBS zapewniają utrzymanie efektu samoczynnego napięcia przez dłuższy czas. Mechanizm ten, nawet w niskich temperaturach, zapewnia utrzymanie dostatecznie dużej, promieniowej siły zacisku, która gwarantuje doskonałą niezawodność uszczelnienia. Stosując obejmy NORMACLAMP® FBS, nawet przewody narażone na znaczne wahania temperatury lub ulegające tzw. „pełzaniu” mogą zostać bezpieczenie połączone.
• Obejma z opaską sprężystą o dynamicznych właściwościach sprężystych umożliwia uzyskanie efektu samoczynnego napięcia. Nadaje się szczególnie do zastosowania w połączeniach przewód-czop (króciec), narażonych na działanie bardzo dużych zmian temperatury. Do profesjonalnego montażu obejmy konieczne jest użycie narzędzi ręcznych lub pneumatycznych.

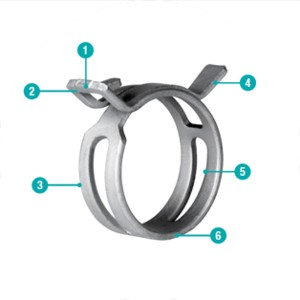

Obejmy jednoczęściowe – Zaciski z opaską sprężynową Norma FBS do przewodów giętkich

1. Wytłoczony numer partii - pewna identyfikacja
2. Logo NORMA - widoczny znak jakości
3. Powłoka organiczna/nieorganiczna - optymalne zabezpieczenie przed korozją
4. Wytłoczona średnica nominalna - zapobieganie pomyłkom
5. Specjalna konstrukcja - równomiernie rozłożona siła zacisku i doskonale okrągły kształt
6. Opaska z zaokrąglonymi krawędziami - optymalna ochrona przewodu giętkiego

Zalety

• Obejma jednoczęściowa bez śruby

• Równomiernie rozłożona siła zacisku

• Optymalny kształt okręgu

• Odporność na temperaturę od -40 °C do 200 °C

• Łatwa identyfikacja dzięki numeracji partii

Zastosowania

• samochodowe instalacje LPG
• Budowa maszyn
• Sprzęt AGD
• Maszyny rolnicze
• Budowa silników spalinowych
• Obiegi wody chłodzącej i grzewczej
• Odpowietrzanie układów paliwowych
• Kanały powietrza
• Linie odpływowe wody i solanki

Cechy obejm Norma FBS

• Obejma dynamiczna
• Opaska z materiału C 75 S
• Powłoka zawierająca cynk, bez użycia chromu(VI)
• Średnica nominalna od 13 mm do 70 mm
• Warstwa bazowa - powłoka cynk/aluminium
• Warstwa nawierzchniowa - powłoka organiczna
• Odporność korozyjna w próbie w mgle solnej - do maks. 720 h zgodnie z DIN EN ISO 9227

Sposób doboru obejmy

W celu doboru odpowiedniej obejmy należy postępować zgodnie z opisanymi krokami:

1. Nasunąć przewód na czop i zmierzyć średnice: Dmin. i Dmax.
2. Na podstawie średnicy Dmin. określić średnicę nominalną (Dn) dla danej obejmy. Dn= Dmin.
3. Porównać Dmax. ze średnicą minimalną (D0 min.) podaną dla otwartej obejmy i dobrać odpowiedni produkt. D0 min. ≥ Dmax.

W razie potrzeby, przed złożeniem zamówienia istnieje możliwość przesłania odpowiedniej próbki. W razie dodatkowych zapytań dotyczących określonego zastosowania, z przyjemnością prześlemy szczegółowe informacje.

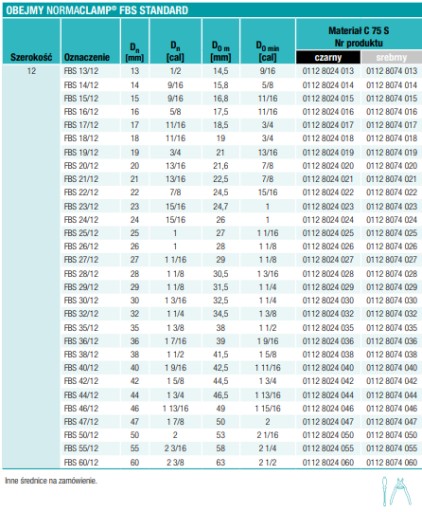

DANE TECHNICZNE FBS W TABELI
