eco INSERT LUCY SLIM 12 левый АКСЕССУАРЫ накладки на ствол

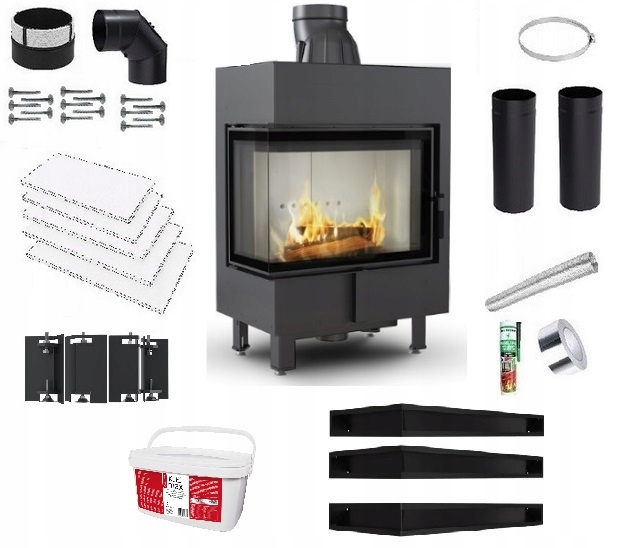

ZESTAW: Wkład kominkowy powietrzny stalowy LUCY SLIM 12 lewy BS z pojedynczą szybą typu glass + dolot, moc 3-10 kW + akcesoria

W skład zestawu wchodzi:

1. Wkład kominkowy Lucy 12 SLIM lewy BS
2. Podstawa pod wkład
3. Rura fi 160 50cm 2szt
4. Kolano 90st fi 160
5. Taśma 10m
6. Uszczelniacz do rur
7. Przejście na komin ceramiczny fi 160/200
8. Opaska
9. Flex fi 125
10. Płyta krzemianowo-wapniowa 100x50x3 cm x 15 szt
11. Klej do płyt izolacyjnych - wiaderko 15 kg x 1 szt
12. Kołki do płyt izolacyjnych x 15 szt
13. Kratka luft lewy 80x40x9 czarny - 2szt (wylotowe)
14. Kratka luft SF (płytki) prawy 40x80x9 czarny 1szt (wlotowa)

Wkład spełnia wymogi Ekoprojektu.

Ekoprojekt jest to wymóg wobec producentów, by produkowali wkłady o niskiej emisji pyłów (mniejszy smog).

Wkład spełniający wymogi Ekoprojektu to bezpieczny wybór,gdyż wkłady nie spełniające będą systematycznie wycofywane z obiegu.

Parametry paleniska spełniają surowe niemieckie normy BImSchV 2.

Wkład idealny do domów z wentylacją mechaniczną (rekuperacją).

Wyposażony w:

- dolot

- wyłożenie termotec

- ruszt i popielnik

- ruchomy wylot spalin

- system czystej szyby

- regulowane nóżki

- system 2 deflektorów

Przykładowa aranżacja

Wymiary:

Zalety wkładów z serii Lucy BS:

• regulacja dolotu za pomocą jednej dźwigni,
• podwójny deflektor,
• dekoracyjna szyba typu Glass,
• wyjmowany ruszt,
• potrójny system dopowietrzenia,
• obniżone palenisko,
• komora wyłożona materiałem Acumotte.

Elegancka i delikatna klamka, Solidne zamknięcie.

Panoramiczne szyby typu glass, szeroka wizja ognia

Ruchomy wylot spalin.

Dopalanie cząstek opału dzięki dwóm deflektorom, które wydłużają drogę spalin. Proces ten podnosi również efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery.

Komora spalania jest znacznie płytsza. Jednoczesnie dzięki pogłębionemu dnu mieści w sobie wystarczającą ilość drewna. Tym samym opróżnianie paleniska z popiołu jest znacznie rzadsze. Ponadto wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości. Łatwe dokładanie drewna

System czystej szyby (kurtyna powietrza), czyli powietrze dostarczane jest bezpośrednio na szybę poprzez system kanałów umieszczonych na bokach kominka. W ten sposób dostarczany jest tlen do górnej części komory spalania, w której następuje dopalanie gazów powstałych w procesie spalania drewna, co dodatkowo ogranicza emisję szkodliwego CO do atmosfery.  Kurtyna powietrzna odgradza szybę od paleniska. Dzięki temu nie brudzi się.

Dostarczanie powietrza do wkładu odbywa się wyłącznie z zewnątrz, dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Jego regulacja odbywa się za pomocą przepustnicy ustawianej jednym regulatorem  znajdującą się poniżej drzwiczek, co wyklucza błędy w niewłaściwym użytkowaniu. Cały mechanizm działa bardzo cicho i bezawaryjnie.

Efektywniejsze spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania Termotec, materiałem akumulującym ciepło, który podwyższa temperaturę w palenisku.

Schemat obiegu powietrza we wkładzie

We wkładzie zastosowany jest potrójny system dopowietrzenia komory spalania. Powietrze pierwotne, ułatwiające rozpalanie drewna, dostarczane jest pod ruszt. Powietrze wtórne - zapewniające ekonomiczne i ekologiczne spalanie - dostarczane jest otworami w tylnej ścianie.

Dane wkładu:

Parametry palenisk spełniają surowe niemieckie normy BImSchV 2.

Wkład polecany do domów z wentylacją mechaniczną (rekuperacją).

Wkład spełnia wymogi Ekoprojektu.

Wkład o ciekawym kształcie z bocznym przeszkleniem, z płytką komorą spalania, dzięki czemu doskonale sprawdzi się w salonach o niewielkiej powierzchni oraz małym zapotrzebowaniu na moc grzewczą. Dzięki dwustronnej wizji ognia i delikatnej ramie frontowej doskonale wpisuje się w stylistykę nowoczesnych wnętrz.

ZALETY

MAKSYMALNE WYKORZYSTANIE ENERGII

Efektywniejsze spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania Termotec, materiałem akumulującym ciepło, który podwyższa temperaturę w palenisku.

Dopalanie cząstek opału dzięki dwóm deflektorom, które wydłużają drogę spalin. Proces ten podnosi również efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery.

Dostarczanie powietrza do wkładu odbywa się wyłącznie z zewnątrz, dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Jego regulacja odbywa się za pomocą przepustnicy ustawianej jednym regulatorem  znajdującą się poniżej drzwiczek, co wyklucza błędy w niewłaściwym użytkowaniu. Cały mechanizm działa bardzo cicho i bezawaryjnie.

We wkładzie zastosowany jest potrójny system dopowietrzenia komory spalania. Powietrze pierwotne, ułatwiające rozpalanie drewna, dostarczane jest pod ruszt. Powietrze wtórne - zapewniające ekonomiczne i ekologiczne spalanie - dostarczane jest otworami w tylnej ścianie.

Dodatkowo we wkładzie zastosowany jest system czystej szyby (kurtyna powietrza), czyli powietrze dostarczane jest bezpośrednio na szybę poprzez system kanałów umieszczonych na bokach kominka. W ten sposób dostarczany jest tlen do górnej części komory spalania, w której następuje dopalanie gazów powstałych w procesie spalania drewna, co dodatkowo ogranicza emisję szkodliwego CO do atmosfery.

Zastosowanie takiego systemu dopowietrzenia umożliwia bardzo precyzyjne sterowanie procesem spalania.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C. Oferowane przez Nas szkło posiada certyfikat jakości i bezpieczeństwa.

Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowaniu wysokogatunkowej stali.

Doskonała szczelność, dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego. Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

WYGODNE UŻYTKOWANIE

W kominkach typu SLIM komora spalania jest znacznie płytsza. Jednocześnie dzięki pogłębionemu dnu mieści w sobie wystarczającą ilość drewna. Tym samym opróżnianie paleniska z popiołu jest znacznie rzadsze. Ponadto wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.

Ograniczone osadzanie sadzy następuje dzięki zastosowanemu systemowi czystej szyby. Kurtyna powietrzna odgradza szybę od paleniska. Dzięki temu nie brudzi się.

Możliwość zniwelowania nierówności podłoża i wypoziomowania wkładu dzięki regulowanym nóżkom.

Model wyposażony w ruchomy wylot spalin, dzięki czemu w przypadku montażu, nie ma konieczności zakupu dodatkowych kolan. W łatwy sposób można dostosować kąt podłączenia wkładu do instalacji kominowej.

NOWOCZESNY DESIGN

Wkład o nowoczesnym panoramicznym froncie z płytką komorą spalania, dzięki czemu doskonale sprawdzi się w salonach o niewielkiej powierzchni oraz małym zapotrzebowaniu na moc grzewczą. Idealny do domów energooszczędnych i pasywnych. Nowoczesne rozwiązania zastosowane w kominku gwarantują oszczędność energii i sprawiają, że obsługa i czyszczenie urządzenia są bezproblemowe.

Wkład wyposażony jest w pojedynczą, dekoracyjną szybę typu glass, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia.

Drzwi wkładu posiadają wygodną klamkę.

Dane techniczne:

• Moc nominalna (kW): 8
• Zakres mocy grzewczej (kW): 3-10
• Sprawność cieplna (%): 83
• Średnica wylotu spalin (mm): 160
• Waga (kg): 171,0
• Przeznaczony do rekuperacji: TAK
• Spełnia kryteria EKOPROJEKTU: Tak
• Dolot powietrza: TAK
• Zgodność z normą BlmSchV 2: TAK
• Współczynnik efektywności energetycznej EEI: 109,3
• Emisja CO (przy 13% O 2 ) ≤ podawana w %: 0,09
• Emisja pyłków (pył) (mg/Nm3): 9
• Temperatura spalin (℃): 180
• Ozdobna szyba typu glass: TAK
• Wyłożenie komory spalania:TAK
• Popielnik: TAK
• Max długość polan (cm): 35
• Rodzaj przeszklenia: boczne
• Otwieranie drzwi: w lewo
• Materiał wykonania: stal
• Szerokość (cm): 78,10
• Wysokość (cm): 128,20
• Głębokość (cm): 41,50
• Minimalne wymagane pole czynne kratek wylotowych (cm2): ≥700
• Minimalne wymagane pole czynne kratek wlotowych (cm2): ≥500
• Rodzaj paliwa: zalecane sezonowane drewno liściaste o wilgotności ≤20%  (wilgotność drewna najlepiej sprawdzać specjalnym miernikiem, który mamy w ofercie)
• Klasa efektywności energetycznej: A+
• Producent: Kratki

Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne.

Deklaracja EKOPROJEKT

Karta właściwości energetycznych

Zestaw 3 szt kratek kominkowych typu luft 45S narożny 800x400x90 kolor czarny - 2szt GÓRA i 1szt DÓŁ SF

Informacje o produkcie:

• Kratka o wymiarze 800x400x90mm
• Głębokość: GÓRA: 126,5mm, DÓŁ: 78,5cm
• Wysokość : 90mm Środek kratki: 58mm
• front bez widocznych łączeń
• kratki malowane wysokiej jakości farbami proszkowymi
• nowoczesny kształt
• zamaskowany wlot powietrza

Zalety kratek typu luft 45S

Kratka kominkowa stanowi estetyczne zakończenie kanałów rozprowadzających ciepłe powietrze z kominka.

Jest ona instalowana w ścianie lub w czopuchu obudowy kominkowej.

Kratka wyróżnia się nowoczesnym i minimalistycznym wyglądem, a jej podłużna forma sprawia, że doskonale sprawdza się we wnętrzach utrzymanych w stylu współczesnym.

Charakterystycznymi cechami modelu LUFT 45S są: zamaskowany wlot powietrza – wykonany pod kątem 45 stopni oraz front bez widocznych łączeń.

Przy montażu kratki należy pamiętać o jej prawidłowym ułożeniu.

Jeżeli instalujemy ją nad kominkiem - wlot powietrza powinien znajdować się na spodzie, jeżeli pod wkładem - wlot powinien być na górze.

Pozwoli to zachować odpowiedni, konwekcyjny przepływ ogrzewanego powietrza.

Dzięki malowaniu kratki metodą proszkową, jej kolor pozostaje trwały i odporny na działanie podwyższonej temperatury, a sama kratka jest bardziej odporna na uszkodzenia mechaniczne.

Dane techniczne (1szt):

Wysokość (cm): 9,00

Typ: luft

Cechy kratki: otwarta narożna

Pole czynne kratki górnej (cm2): 537

Pole czynne kratki dolnej (cm2): 511

Producent: Kratki

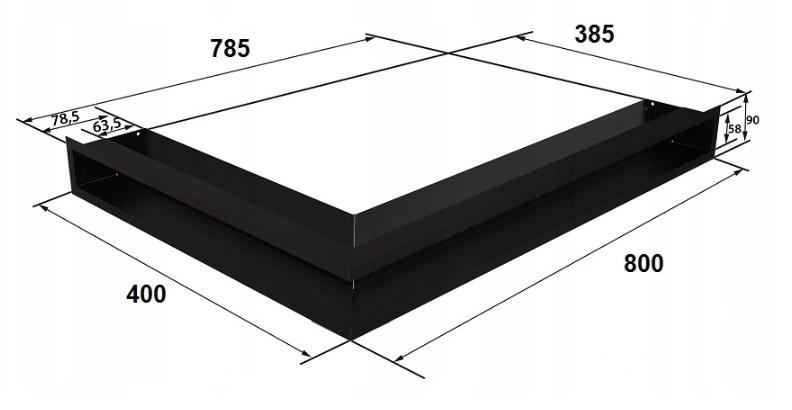

Wymiary kratek górnych

Wymiar kratki dolnej

Płyty izolacyjne

Żaroodporne płyty izolacyjne przeznaczone są do termicznej izolacji ścianek budowanego kominka oraz jednocześnie mogą służyć jako jego obudowa. Ich właściwości powodują, że są one bardzo łatwe w montażu. Wystarczy mieć najprostsze narzędzia stolarskie, jak piłka do drewna, klej wysokotemperaturowy oraz wkręty, aby odpowiednio dociąć i połączyć je ze sobą. Płyty są produktem niepalnym i bezpyłowym. Od wewnętrznej strony płyty są poddawane wysokim temperaturom, natomiast strona zewnętrzna pozostaje w bezpiecznej temperaturze dla człowieka.

Zalety:

• Produkt bezpieczny dla zdrowia i przyjazny środowisku
• Łatwość obróbki powszechnie dostępnymi narzędziami
• Podwyższona odporność na gwałtowne zmiany temperatury
• Nie wygina się, nie rozwarstwia
• Oszczędność miejsca w trakcie przechowywania z uwagi na niewielka grubość płyt
• Klasyfikacja ogniowa: A1 - niepalny
• Nie uczula
• Bezwonna

Charakterystyka produktu:

kolor: biały

zapach: bezzapachowy

klasyfikacja ogniowa: A1 - niepalny

maksymalna temperatura eksploatacja: 950°C

gęstość: 245 kg/m3

wymiary: 1000 x 500 x 30mm

Klej do płyt izolacyjnych - wiaderko 15 kg

ZASTOSOWANIE:

- Klej Max to idealne rozwiązanie do mocowania płyty kominkowej IZOL, wykonywania warstwy zbrojonej siatką lub tynku cienkowarstwowego na trudnych podłożach.

CECHY WYROBU:

- Wzmocniony włóknem polipropylenowym

- Wysoka elastyczność, wytrzymałość i trwałość

- Erozoodporny i wodoodporny

- Bardzo dobra przyczepność

- Paroprzepuszczalny

- Bardzo dobre właściwości robocze

- Przyjazny dla środowiska naturalnego.

PODŁOŻE:

- Podłoże musi być nośne, twarde, suche i oczyszczone. Warstwy osłabiające wiązanie, np. tłuszcze, bitumy, pyły, kurz, słabe lub spękane tynki itp., należy usunąć.

- Nierówności i zagłębienia większe niż 10 mm naprawić zaprawą cementową. Mniejsze nierówności można wyrównać klejem MAX.

- Wyrównywanie lub naprawy podłoża należy wykonać, zachowując odpowiedni odstęp (ok. 1 dzień/1 mm grubości warstwy) przed przyklejaniem płyt izolacji termicznej.

- Podłoża o dużej nasiąkliwości (np. gazobeton) należy zagruntować na ok. 12-24 godziny przed wykonaniem prac.

CHARAKTERYSTYKA:

- Proporcje mieszania ok. 2,5-3,0 l wody na 15 kg (wiaderko) suchej mieszanki;

- Zużycie suchej mieszanki przyklejanie suchej izolacji ok. 3-4 kg/m2, powierzchnie nierówne ok. 4-6 kg/m2

- Czas użycia zaprawy do 2 godz.;

- Temperatura stosowania od +5°C do +25°C;

- Wiadra 15 kg +/- 200 g.

Kołek do płyt izolacyjnych

Kołek przeznaczony do twardych i miękkich materiałów izolacyjnych, takich jak: kominkowe płyty izolacyjne, wełna szklana, styropian, płyta PU, lekkie płyty izolacyjne, płyta korkowa itp.

Płyty to kruchy materiał izolacyjny i mogą posiadać możliwe mikro pęknięcia (pajączki)  i nie mają wpływu na jego prawidłową prace. Płyty są pakowane po 5 szt i mogą być pęknięte, ale to w niczym nie przeszkadza bo płyty zwyczajowo łączy się klejem. Prosimy o sprawdzenie towaru w obecności kuriera, w przypadku uszkodzeń o spisanie protokołu z datą dostarczenia.

Jak właściwie palić w kominku?

Drewno to jedno z najlepszych paliw wykorzystywanych do uzyskania ciepła. Jako odnawialne źródło energii mamy zagwarantowaną jego ciągłą dostępność, a także niezależność od poszczególnych producentów energii cieplnej. Paliwo to dostępne jest nawet lokalnie. Zapewnia posiadanie indywidualnego i konkurencyjnego sposobu ogrzewania, również pod względem cenowym. Drewno używane jako opał do kominków powstaje najczęściej z  resztek masy drzewnej. Jego moc uzależniona jest w głównej mierze od zawartości w nim wody. Świeżo ścięte drzewo lub niewłaściwie przechowywane charakteryzuje się dużą zawartością wilgoci. Wilgoć podnosi wagę drewna i jednocześnie redukuje jego moc grzewczą. Dlatego najbardziej zalecanym i wydajnym jest drewno o wilgoci poniżej 20%.

Podczas palenia należy:

• używać tylko naturalnego drewna
• nie używać grubych kawałków drewna
• nie używać drewna mokrego lub wilgotnego

DOBÓR PALIWA

Paliwo zalecane

Producent zaleca stosować polana drzew liściastych typu: buk, grab, dąb, olcha, brzoza, jesion, itp. o wymiarach polan lub szczap: długości ok. 30 cm i obwodzie od ok. 30 cm do 50 cm- wilgotność drewna używanego do opalania urządzenia nie powinna przekraczać 20% co odpowiada drewnu sezonowanemu 2 lata po wyrębie, przechowywanemu pod zadaszeniem.

Paliwo niezalecane

Należy unikać do opalania urządzenia polan lub szczap o wilgotności powyżej 20%, gdyż może to spowodować nie osiąganie deklarowanych parametrów technicznych - obniżona moc cieplna.

Nie zaleca się stosować do opalania urządzenia polan drzew iglastych oraz drzew zażywiczonych, które powodują intensywne zakopcenie urządzenia oraz konieczność częstszego czyszczenia urządzenia i przewodu kominowego.

Paliwo zabronione

We wkładach nie wolno palić: minerały (np.: węgiel, drewno tropikalne (np.: mahoń), produkty chemiczne lub substancje płynne, takie jak: olej, alkohol, benzyna, naftalina, płyt laminowanych, impregnowanych lub sprasowanych kawałków drewna związanych klejem, śmieci. Jeżeli jest dopuszczalne inne paliwo, informacja będzie umieszczona na tabliczce znamionowej.

OBUDOWA WKŁADU KOMINKOWEGO

Obudowa powinna zapewniać dostęp powietrza potrzebnego do wentylacji, cyrkulacji powietrza w obudowie, poprzez zastosowanie w niej kratek kominkowych dobranych odpowiednio do mocy wkładu (w dolnej części zabudowy - pod wkładem ) oraz kratki wylotowej (na górze obudowy - nad wkładem).

Dobór kratek

Kratki wlotowe i wylotowe: W dolnej części zabudowy wkładu kominkowego należy przewidzieć otwór(y) nawiewne za pomocą których do obudowy wchodzi powietrze potrzebne do ogrzewania - wlot powietrza (dolne kratki wentylacyjne). Aby zapewnić właściwe odprowadzanie gorącego powietrza z okapu należy zamontować w nim otwory wywiewne zakończone kratkami wentylacyjnymi - wylot powietrza (górne kratki wentylacyjne). Otwory wykończone są za pomocą kratek o polu przekroju w zależności od mocy wkładu od 40 do 60 cm 2 na 1 kW mocy wkładu kominkowego.

Uwaga: Ze względu na wysoką temperaturę w obudowie wkładu kratki w okapie jak i wieńczące układ rozprowadzania powietrza w domu muszą być metalowe. W okapie kominka montujemy wyłącznie kratki bez żaluzji.

ROZPALANIE KOMINKA

Jedynym prawidłowym i zalecanym sposobem rozpalania kominków jest tzw. rozpalanie od góry.

INSTRUKCJA KROK PO KROKU

1. PRZYGOTOWANIE MATERIAŁÓW

- Kilka większych polan drewna (rozłupanych; max. wilgotność do 20%; śr. ok 10-13 cm) - Garść drobnych szczap na rozpałkę (śr. ok 2-5 cm; max. wilgotnośc do 20%,)

- Dowolna podpałka

- Zapałki/zapalrka

2. PRZYGOTOWANIE KOMINKA i PALENISKA

- Otwieramy wszystkie dopowietrzenia/przepustnice w kominku

- Układamy większe polana na dnie paleniska w sposób naprzemienny

- Na szczycie grubych polan układamy warstwę drobnych szczap na rozpałkę (nie więcej niż 3 warstwy). Szczapy układamy pozostawiając pomiedzy nimi odstępy, aby zapewnić swobodny przepływ powietrza

- Na górnej warstwie szczep układamy podpałkę

ROZPALANIE

Podpalamy rozpałkę i zamykamy drzwi od kominka. W zależności od długości przewodu kominowego i jego ciągu rozpalanie może trwać od kilku do kilkunastu minut. W przypadku niewystarczającego ciągu w kominie należy w początkowej fazie rozpalania rozszczelnić drzwi kominkowe poprzez ich uchylenie. Dobrym pomysłem jest również uchylenie okna w pomieszczeniu, w którym kominek jest zainstalowany w celu doprowadzenia do niego większej ilości powietrza (tylko w przypadku urządzeń nie posiadających wbudowanego dolotu powietrza z zewnątrz) Wkład kominkowy przeznaczony jest do opalania drewnem o zawartości wilgotności do 20%. Stosowanie węgla, koksu, produktów węglopochodnych, tworzyw sztucznych, śmieci, szmat i innych substancji palnych jest niedozwolone. Warunkowo dopuszcza się spalanie atestowanych brykietów drzewnych, wykonanych z trocin lub peletu, ale jedynie w małych ilościach. Praktyczna ocena wilgotności stosowanego opału drewna jest następująca. Drewno, które ma posiadać zawartość wilgoci w granicach 18-20%, musi być sezonowane przez okres 18-24 miesięcy lub zostać oddane procesowi suszenia w suszarniach. Wraz z redukcją wilgotności drewna, wzrasta jego wartość opałowa, co oznacza oszczędności finansowe - nawet do 30% ogólnej masy drewna potrzebnej na jeden sezon grzewczy. W przypadku używania do spalania drewna o zbyt dużej wilgotności może nastąpić nadmierne zużycie energii potrzebnej do odparowania wilgoci oraz do powstania skroplin w czopuchu lub komorze spalania, co wpływa na ogrzewanie pomieszczenia. Innym negatywnym zjawiskiem zaobserwowanym przy stosowaniu drewna o zbyt dużej wilgotności jest zjawisko wydzielana się kreozotu - osadu niszczącego przewód kominowy, który w granicznych przypadkach może spowodować zapalenie się i pożar komina. W związku z powyższym zaleca się stosowanie drewna liściastego dąb, buk, grab, brzoza. Drzewa iglaste charakteryzują się niższymi wartościami energetycznymi, a palenie nimi powoduje intensywne zakopcenie szyby.

UWAGA: Nie należy użytkować niezabudowanego wkładu kominkowego za wyjątkiem próbnego rozpalenia.
