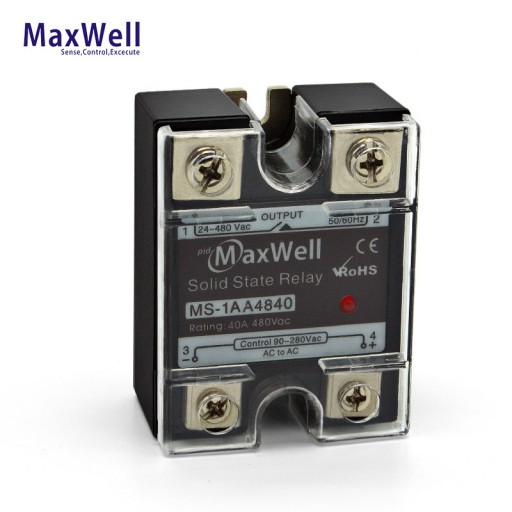

Твердотельное контакторное реле переменного/переменного тока SSR 40A

Przemysłowy przekaźnik półprzewodnikowy / stycznik półprzewodnikowy SSR jednofazowy AC-AC 40A / max 480 VAC.

Wejście sterujące 80 ... 280 VAC.

Element wykonawczy - bez zużywających się części mechanicznych - bardzo duża trwałość - przeznaczony do przełączania w aplikacjach gdzie wymagana jest bardzo duża ilość cykli i/lub cykle mogą być krótkie.

Przykładowe zastosowania: zgrzewarki, pakowarki, regulatory temperatury itp.

Wysterowanie AC IN: 80-280VAC. Prąd wejściowy <12mA. Izolacja fotooptyczna >2kV.

Przełączanie w zerze przebiegu napięcia wyjściowego.

Czerwona dioda LED informująca o wysterowaniu przekaźnika.

Obciążenie wyjścia max 40A / 24-480VAC.

Wbudowany wewnątrz obwód tłumiący RC.

Przy obciążeniach ze składową bierną wskazane jest stosowanie dodatkowych zewnętrznych obwodów tłumiących ewentualne przepięcia łączeniowe i pochodzące z sieci elektroenergetycznej.

Na innych naszych aukcjach znajdą Państwo (w komplecie) pasujące radiatory oraz zapinki do listwy DIN35.

Dla obciążeń orientacyjnie powyżej 50% prądu maksymalnego obciążenia zalecane jest stosowanie dodatkowego radiatora. Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR - oznacza to, że temperatura struktury półprzewodnikowej najbardziej wpływa na trwałość przekaźnika.

Obciążenie wyjścia max 40A / 24-480VAC / 1-faz. Prąd maksymalny to tzw. amplituda przebiegu sinusoidalnego - proszę o tym pamiętać przy doborze wielkości. Zazwyczaj stycznik dobieramy z Imax dwukrotnie większym od wartości skutecznej (Isk) lub średniokwadratowej (Irms) prądu (jest to tzw. 'dobór szybki'). Dokładnie licząc dla przebiegu sinusoidalnego Imax jest większe o pierwiastek z dwóch od Isk (lub Irms) (czyli o 1,41 razy więcej). Przykładowo jeśli cęgi pomiarowe prądu pokazują Irms=28,3A to Imax będzie wynosił 40A. Proszę również pamiętać o prądach startowych (np. nawet 10x Isk) przy załączaniu (występują szczególnie przy silnikach klatkowych itp.). Jeśli mają Państwo wątpliwości - sprawnie odpowiadamy na zapytania. Karta katalogowa znajduje się w zakładce 'Informacje dodatkowe' poniżej treści aukcji.

Na wszelkie zapytania techniczne chętnie odpowiadamy. Zapewniamy wsparcie techniczne przy doborze elementów jak i doradztwo podczas montażu / parametryzacji / eksploatacji.

Polecamy!

Przedmioty ze zdjęcia obok oraz radiator nie wchodzą w skład niniejszej oferty. Można je zamówić na innych naszych aukcjach.
