Шаблон для штифтов и эксцентриков 9079402 - Hettich

Opis produktu Szablon do trzpieni i mimośrodów 9079402 Hettich

• Szablon do nawiercania otworów do trzpieni 9079402
• Szablon umożliwia nawiercenie otworów pod trzpienie RASTEX, dostosowany jest także do nawiercania otworów pod kołki meblowe.
• Wykonany jest z tworzywa ze stalowymi tulejami.
• Cena za 1 komplet.

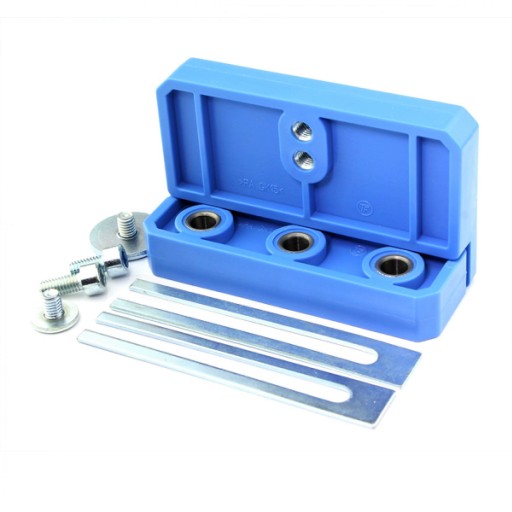

• Zestaw składa się z:

  2 szt. elementów dystansowych

  2 szt. traserów

  1 szt. korpusu nawierceń

Parametry techniczne produktu Szablon do trzpieni i mimośrodów 9079402 Hettich

Szablon Do Nawierceń BlueJig Trzpienie firmy Hettich

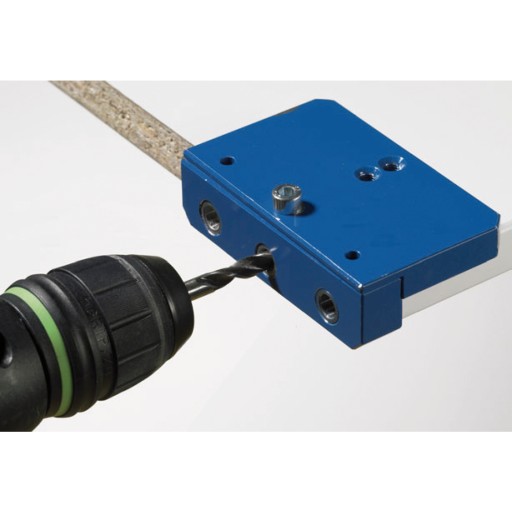

Do wiercenia czołowego pod stalowe trzpienie:

- Rastex 15 z trzpieniem o długości części zaciskowej 20 mm = odległość osi otworu od krawędzi 24 mm.

- Rastex 15 z trzpieniem o długości części zaciskowej 30 mm = odległość osi otworu od krawędzi 34 mm.

- Rastex 25 z trzpieniem o długości części zaciskowej 24,5 mm = odległość osi otworu od krawędzi 33,5 mm.

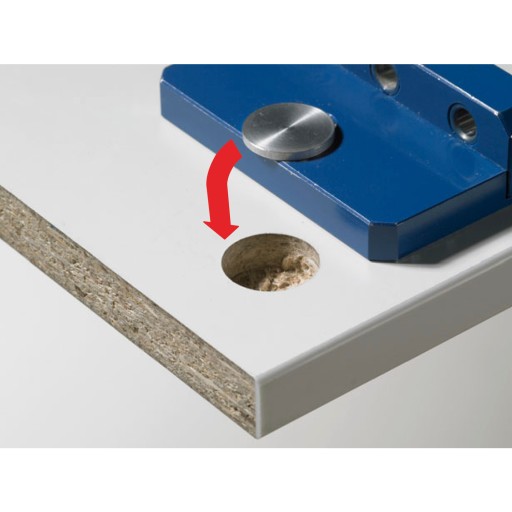

Praktyczne ustawienie szablonu w stosunku do wykonanych nawierceń pod Rastex dzięki 2 traserom, średnica 15 i 25 mm.

Z elementami dystansowymi dla grubości płyty 15 / 16, 18 / 19 oraz 21 / 22 mm.

Przystosowany do wykonania wierceń pod kołki drewniane.

Tworzywo sztuczne z tulejkami wiertarskimi z hartowanej stali.
