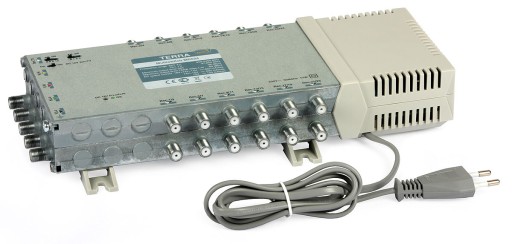

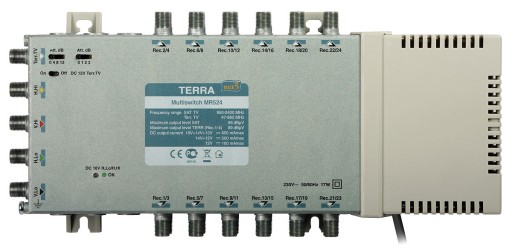

МУЛЬТИСВИТЧ MR-524 TERRA 5 ВХОДОВ/24 ВЫХОДА

Multiswitch MR-524 TERRA 5-WE/24-WY

Kod towaru: MR-524

Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii w celu podziału magistrali.

Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowane w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.

MR-524 posiada 5 wejść oraz 24 wyjścia umożliwiając dystrybucję sygnału z jednego satelity, telewizji naziemnej DVB-T oraz radia analogowego/DAB do 24 gniazd. W przypadku, gdy w instalacji wykorzystane mają być odbiorniki dwugłowicowe należy przeznaczyć na nie 2 wyjścia multiswitcha.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.

Cechy wyróżniające:

• multiswitch radialny
• wbudowana prekorekcja charakterystyki kabla
• grupowanie wyjść pod względem poziomu wyjściowego
• separacja pomiędzy wejściami większa niż 30dB
• możliwość zasilania przedwzmacniacza dla anteny naziemnej
• wbudowany zasilacz
• odlewana obudowa gwarantująca wysoki poziom ekranowania
• Gwarancja - 4 lata.

Dane Techniczne:

• Nazwa MR-524
• Ilość wyjść 24
• Pasmo pracy [MHz] SAT 950 - 2400
• DVB-T/Radio 47 - 790
• Wzmocnienie (wbudowana prekorekcja SAT wyjścia 1-8 -3...5
• ch-ki tłumienia wyjścia 9-16 -4...3
• przewodu) [dB] wyjścia 17-24 -5...1
• wyjścia 25-32 -
• DVB-T/ wyjścia. 1-8 -2...3
• Radio wyjścia. 9-16 -4...1
• wyjścia 17-24 -5...0
• wyjścia 25-32
• Regulacja wzmocnienia w torze TV naz.[dB] 15, krok 1dB
• Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] 96
• Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV] wyjścia 1-4 86
• wyjścia 5-8 84
• wyjścia 9-12 82
• wyjścia 13-16 -
• Separacja wejść SAT [dB] > 30
• Separacja wyjść [dB] pasmo SAT > 30
• pasmo DVB-T > 35
• Zasilanie na wejściach RF H/Lo, H/Hi - 18V;
• V/Lo, V/Hi - 14V
• TV naziemna - 12V
• Natężenie prądu na wejściach RF [A] +18V&+14V&+12V < 0,65
• +14V&+12V < 0,5
• +12V < 0,1
• Pobór prądu z odbiornika [mA] < 65
• Sygnały sterujące 14/18V, 0/22kHz
• Pobór mocy** 230VAC 50/60Hz 3W
• Zakres temperatur pracy [ºC] -20...+50
• Wymiary [mm] 293x135x52
• Masa [kg] 1,7
