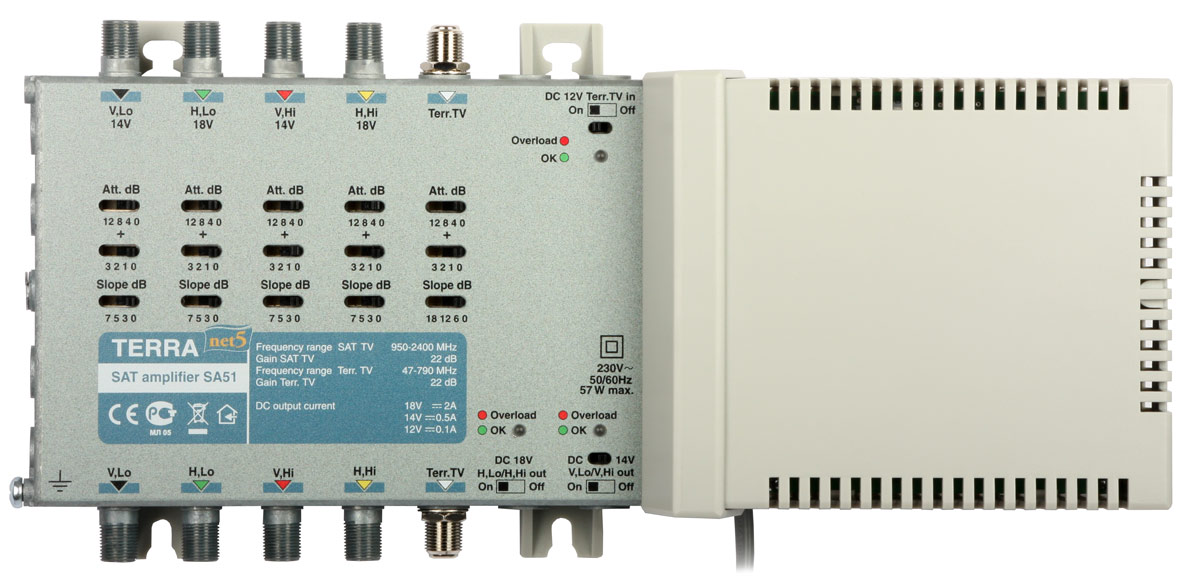

SA-51 TERRA УСИЛИТЕЛЬ ДЛЯ 5-ВХОДНЫХ МУЛЬТИПЕРЕКЛЮЧАТЕЛЕЙ.

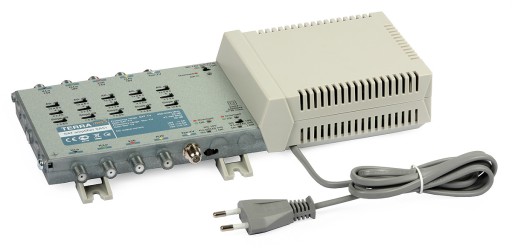

WZMACNIACZ SA-51 TERRA DO MULTISWITCHY 5-WEJ.

Kod towaru: SA-51

Wzmacniacz magistrali multiswitchowej SA-51 przeznaczony jest do stosowania w zbiorczych systemach SMATV. Wyposażony w cztery wejścia satelitarne oraz jedno wejście DVB-T/Radio pozwala na wzmocnienie i wyrównanie poziomu sygnału na wejściu instalacji.

Do głównych zadań urządzenia należy:

• wzmacnianie i wyrównanie poziomu sygnałów IF dla 4 par polaryzacja-pasmo,
• wzmacnianie i wyrównanie poziomu sygnału DVB-T oraz radiowego,
• kompensacja charakterystyki tłumienia przewodu koncentrycznego,
• zasilanie innych elementów instalacji, takich jak: konwertery LNB, przedwzmacniacze DVB-T, multiswitche, czy inne wzmacniacze magistrali.
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
• Gwarancja - 4 lata.

Zastosowanie wzmacniaczy SA-51/51D pozwala na budowę rozległych systemów multiswitchowych liczących nawet kilkaset gniazd. Regulacja poziomu sygnałów za pomocą przełączników zapewnia stabilność parametrów w czasie. Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

Urządzenie posiada wzmacniacz push-pull w torze telewizji naziemnej oraz wbudowany zasilacz impulsowy z zabezpieczeniem przeciwzwarciowym. Możliwa jest realizacja zasilania przedwzmacniaczy telewizyjnych napięciem 12V w torze DVB-T.

Dane techniczne:

• Nazwa SA-51
• Pasmo pracy [MHz] SAT 950 - 2400
• DVB-T/Radio 47 - 790
• Wzmocnienie [dB] SAT 22
• DVB-T/Radio 22
• Regulacja wzmocnienia [dB] SAT 0...-15, krok 1dB
• DVB-T/Radio 0...-15, krok 1dB
• Korekcja ch-ki tłumienia przewodu [dB] SAT 0/3/5/7
• DVB-T/Radio 0/6/12/18
• Separacja [dB] SAT/SAT 30
• SAT/DVB-T 30
• Szumy własne [dB] < 9
• Max. poziom sygnału TV naziemnej (IMD3=60dB)**** [dBμV] 109
• Max. poziom sygnału SAT (IMD3=35dB)**** [dBμV] 114
• Zasilanie innych urządzeń tor syg. V 14V 0,5A max. (włącznik)
• tor syg. H 18V 2A* max. (włącznik)
• tor TV naz. 12V 0.1A* max. (włącznik)
• Klasa ekranowania A
• Przejście DC w torze syg. H 2A* max
• Povór mocy 230VAC 50/60Hz 5W**
• Zakres temperatur pracy [ºC] -20...+50
• Wymiary [mm] 284x135x52
• Masa [kg] 1

*max. 1A w jednej linii

**bez zewnętrznego obciążenia DC; z max. obciążeniem 55W

***zasilanie po liniach sygnałowych H

****dla 2 nośnych
