Крышка оптического извещателя 0,8 м + лестничный датчик

Maskownica 75x75mm ze stali nierdzewnej szczotkowanej + gratis czujnik optyczny standard 0,8m, przystosowany do montażu w głębokiej puszce podtynkowej fi60mm (możliwe lekkie rysy na maskownicy, niewidoczne z odległości)

Dostępność ograniczona czasowo i ilościowo.

Kupując na tej aukcji otrzymasz:

• maskownicę czujnika (75x75mm) wykonaną ze stali nierdzewnej szczotkowanej 1mm
• gratis czujnik optyczny standard 0,8m (zasięg realny dla nóg na wysokości kolan do 50cm)
• dopasowane kolorystycznie wkręty ze stali nierdzewnej

Warunki działania

Czujnik w jednej obudowie łączy nadajnik z odbiornikiem, montowany jest w jednym miejscu (nie wymaga zwierciadła czy odbiornika po przeciwnej stronie). Czujnik wg danych katalogowych producenta działa do 80cm. Należy jednak pamiętać, że nie regulujemy w nim bezpośrednio zasięgu, a jedynie czułość. Pożądana czułość zależy od powierzchni, od której odbijana będzie wiązka, np. dla nóg na wysokości łydek, gdzie powierzchnia odbicia nie jest zbyt duża oraz materiał (spodnie, rajstopy) nie jest powierzchnią o wysokim współczynniku odbicia zasięg ten wynosi do 50cm i wymagana jest praca na wyższej czułości. Ustawienie wyższej czułości skutkować może tym, że czujnik będzie wykrywał dalej położone obiekty typu słupek/pręty balustrady, przeszklenie balustrady czy przeciwległa ściana wtedy, gdy na schodach nie będzie ruchu. Zalecamy więc stosować czujnik na dość wąskich schodach (aby zasięg do 50cm był wystarczający) oraz tak umiejscowiony, aby na przeciwko było chociaż 1,5m wolnej przestrzni. Czujnik funkcjonuje najlepiej, jeśli w jego pobliżu do 1,5 metra nie ma stałych przeszkód, zwłaszcza dużych jasnych ścian, przepierzen balustrady, słupko, słupów itp.

Jeśli sytuacja na schodach nie sprzyja użyciu czujników optycznych standard 0,8m, polecamy zapoznać się z charakterystyką czujników optycznych Sharp z naszej oferty.

Polecamy stosować ze sterownikami schodowymi firmy Nowoster (dostępne na innych aukcjach).

Schodowy czujnik optyczny standard - maskownica

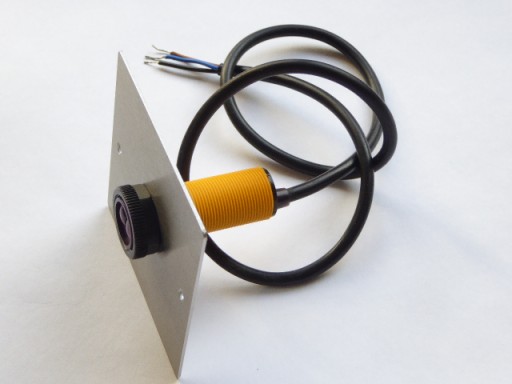

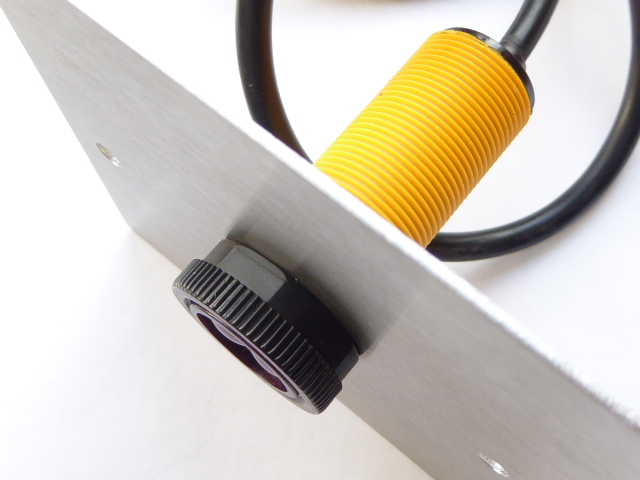

Maskownica wykonana jest ze stali nierdzewnej szczotkowanej o grubości 1mm. Ma kształt kwadratu o boku 75mm i lekko zaokrąglonych rogach. Szczotkowanie przebiega w poziomie. Maskownica w części centralnej posiada otwór główny, przez który należy przełożyć korpus czujnika i przykręcić dwoma czarnymi pierścieniami - jednym od spodu maskownicy, drugim od frontu.

Schodowy czujnik optyczny standard - montaż

Maskownicę z czujką należy przykręcić do standardowej puszki podtynkowej fi60mm. W zestawie znajdują się dobrane pod kolor maskownicy wkręty, które mogą posłużyć do przymocowania maskownicy do puszki.

Osadzając puszkę przeznaczoną na czujnik PIR w ścianie proszę zwrócić uwagę na jej poprawne zorientowanie względem podłoża. Odchylenia od pionu/ poziomu będą skutkowały skośnym położeniem maskownicy po jej przykręceniu do puszki.

Schodowa czujka optyczna posiada wyprowadzenie przewodów w trzech kolorach:

• brązowy - "+ zasilania" - podłączany do wyjścia +5V sterownika schodowego (firmy Nowoster)
• niebieski - "- zasilania" - podłączany do zacisku masy (GND) sterownika schodowego (firmy Nowoster)
• czarny - "wyjście sygnałowe" - podłączany do zacisku PD/ PG sterownika schodowego (firmy Nowoster)

Schodowy czujnik optyczny - regulacja czułości

Do regulacji czułości czujki optycznej standardowej służy mały potencjometr umieszczony na tyle czujki. Należy pamiętać, iż jest to potencjometr wieloobrotowy. Zazwyczaj wystarczy delikatne przekręcenie potencjometru, aby wyregulować czułość, jednak w niektórych przypadkach konieczne może być wykonanie nawet kilku pełnych obrotów potencjometrem.

• Zmniejszanie czułości - obrót w lewo (przeciwnie do wskazówek zegara)
• Zwiększanie czułości - obrót w prawo (zgodnie z ruchem wskazówek zegara)
• Z tyłu czujki znajduje się również kontrolna dioda LED - świeci ona w chwili, kiedy czujka wykrywa przeszkodę.
