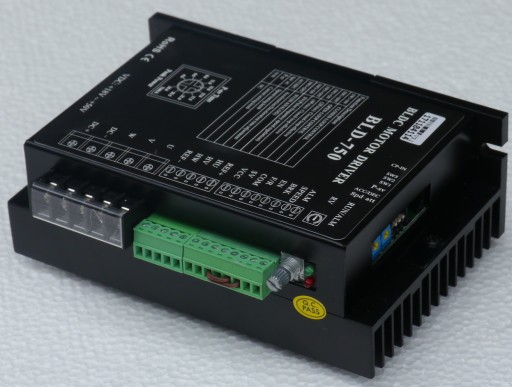

Контроллер двигателя BLDC BLD-750 бесщеточный 25А 50В

STEROWNIK  BLD-750

do silników bez-szczotkowych BLDC

MOŻLIWOŚCI I ZASTOSOWANIE

Dzięki sprzężeniu CLOSED-LOOP CONTROL sterownik stara się utrzymać zadaną prędkość przy zmieniającym się obciążeniu.

Posiada możliwość regulacji rampy przy starcie i hamowaniu

Z powodu prostoty podłączenia i sterowania prędkością na kilka sposobów ,  wysokiego momentu przy niskich obrotach , kompatybilnością ze sterownikami  PLC  sterownik świetnie nadaje się do zastosowania w różnych aplikacjach

-w przemyśle

-w gastronomi

-w etykieciarkach

-taśmociągach

i wielu innych urządzeniach.

Najważniejsze parametry:

• napięcie zasilania sterownika 18-50V
• prąd do 25A
• obroty - do 20000rpm

-regulacja prędkości  na 5 sposobów

-zmiana kierunku obrotów

-wejście enable - EN

-wejście hamulca - BRK

-wyjście alarm ALM

-wyjście SPEED na którym pojawia się sygnał  TTL o częstotliwości proporcjonalnej do prędkości obrotowej silnika

zadawanie prędkości:

1 wewnętrznym potencjometrem

2 zewnętrznym dołączonym potencjometrem

3 zewnętrznym napięciem z zakresu 0-5V

4 zewnętrznym napięciem z zakresu 0-10V

5 sygnałem PWM  0-100%

6 częstotliwością

-zabezpieczenia

• nad prądowe
• nadnapięciowe
• temperaturowe

opis producenta

dane

• Model Number: BLD-750
• Motor Type: BLDC Motor
• Product: dc motor driver
• Weight: 650g
• Voltage: DCX 18-50V
• Power: 750W
• Hall angle: 180 deg
• Color: Black
• Rated current: 25A
• Mateche motor:750W

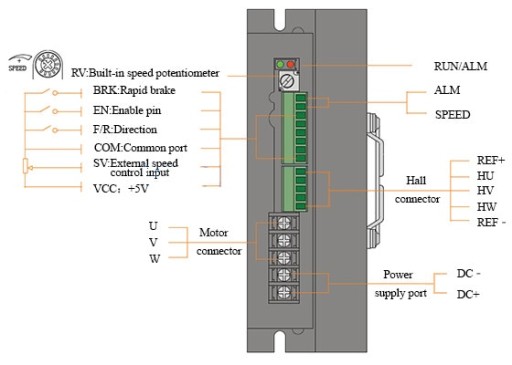

Schemat połączeń

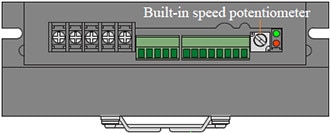

Regulacja prędkości wbudowanym potencjometrem

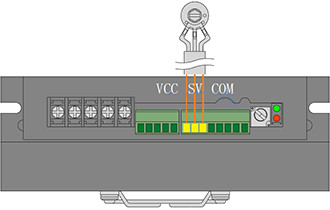

Regulacja prędkości potencjometrem zewnętrznym

Regulacja prędkości napięciem zewnętrznym 0-10V

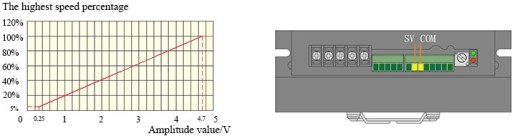

Regulacja prędkości napięciem zewnętrznym 0-5V

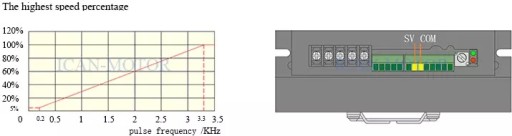

Regulacja prędkości częstotliwością

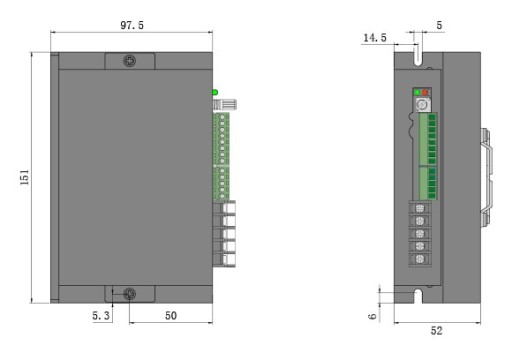

Wymiary sterownika
