ДОМАШНЯЯ СИГНАЛИЗАЦИЯ BOSCH ПРИЛОЖЕНИЕ WI-FI SMS

System alarmowy Ropam NeoGSM-IP z wbudowanym modułem GSM, WiFi i 4 czujkami Bosch

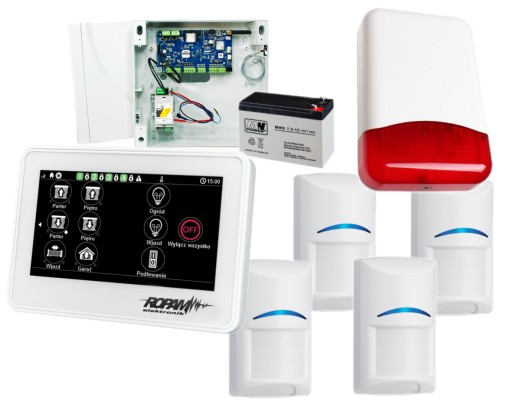

W zestawie:

• centrala alarmowa Ropam NeoGSM-IP - 1 szt;
• akcesoria montażowe (kołki, rezystory, przewód do akumulatora);
• antena Ropam AT-GSM-MINI90 - 1 szt;
• obudowa plastikowa Ropam O-R3P - 1 szt;
• zasilacz Ropam PSR-ECO-2012 - 1 szt;
• przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4WS (kolor obudowy biały) - 1 szt;
• czujka wewnętrzna przewodowa BOSCH Gen2 ISC-BPR2-W12 - 4 szt;
• przewodowy sygnalizator zewnętrzny optyczno - akustyczny Yotogi TI700 - 1 szt;
• akumulator bezobsługowy 7Ah 12V - 1 szt.

❗ Instrukcje montażu i obsługi do pobrania w sekcji "dodatkowe informacje" na dole strony.

❗ Centralę programuje się lokalnie (poprzez kabel micro USB - brak w zestawie lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP).

❗ Czujki sprzedawane są bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny), dedykowany B335 (ścienny) i B338 (sufitowy).

SYSTEM ALARMOWY OPARTY NA CENTRALI Ropam przeznaczony jest do realizowania zabezpieczeń i skutecznej sygnalizacji włamania oraz napadu w prywatnych i niewielkich firmach, a także do rozbudowy bardziej zaawansowanych systemów. Jest on najlepszym wyborem wszędzie tam, gdzie najważniejsza jest łatwa obsługa, niezawodność i rozbudowane funkcje komunikacyjne.

Centrala posiada wbudowany komunikator GSM i moduł WiFi, dzięki którym uzyskujemy zdalną kontrolę i sterowanie systemem. Urządzenie daje możliwość komunikacji przewodowej oraz bezprzewodowej Aero.

CENTRALA ALARMOWA Ropam NeoGSM-IP posiada wbudowany komunikator GSM i moduł WiFi, dzięki którym uzyskujemy zdalną kontrolę i sterowanie systemem. Jest to centrala hybrydowa - możliwa jest komunikacja przewodowa oraz bezprzewodowa Aero (wymagany moduł APm-Aero - brak w zestawie).

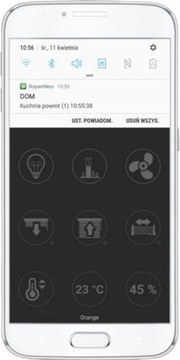

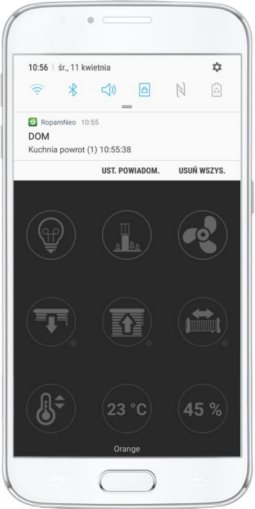

Kontrola systemu możliwa jest też z poziomu smartfona z systemem Android (wersja 5 lub nowsza). Aplikację RopamNeo można pobrać w Google Play w sklepie Ropam Elektronik.

Centralę programuje się lokalnie (poprzez kabel micro USB lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP). Urządzenie przeznaczone jest do użytku w domach prywatnych i niewielkich firmach, a także do rozbudowy bardziej zaawansowanych, wyspecjalizowanych systemów.

✅ CECHY PRODUKTU (NeoGSM-IP):

• 2 niezależne strefy z 2 typami czuwania: pełne lub nocne
• centrala hybrydowa: przewodowa + system bezprzewodowy Aero
• użytkownicy: 32 kodów (1 główny +31), 8 numerów telefonów, e-mail
• od 8 do 32 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe, system bezprzewodowy Aero
• od 8 do 24 wyjść programowalnych, rozbudowa przez ekspandery wyjść
• obsługa do 4 paneli dotykowych (serii TPR-4x/4xS) lub klawiatur dotykowych (TK-3x)
• dodatkowe lokalne wyjście przekaźnikowe w każdym panelu dotykowym
• wbudowany modem GSM
• wbudowany moduł WIFI (UWAGA! ze względu na wbudowana antenę WiFi wymagany montaż w obudowie plastikowej - O-R3P)
• opcja połączenia przewodowego LAN poprzez ekspander: EXP-LAN
• powiadomienia typu: SMS/CALL/E-MAIL/PUSH

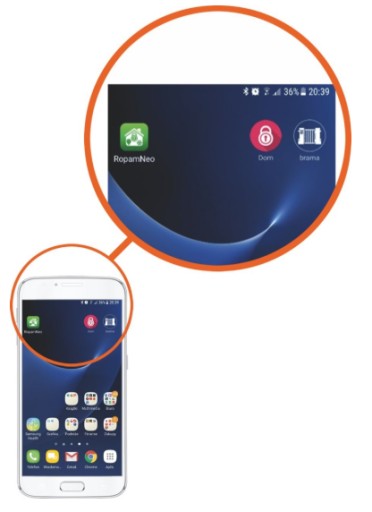

• obsługa aplikacji mobilnej: RopamNeo, do nadzoru online przez internet
• komunikacja IP: WIFI/LAN kanał podstawowy, GPRS kanał zapasowy (automatyczne przełączanie)
• 4 timery z kalendarzem, do sterowania i automatyki
• współpraca z zasilaczami PSR-ECO (oszczędność energii i kosztów)
• zaawansowane funkcje logiczne i programowe przekaźniki czasowe, LogicProcessor
• programowanie lokalne przez micro USB lub WIFI/ETH
• programowe zdalne przez serwer RopamBridge (GPRS lub IP)
• obsługa kodów USSD (kontrola kart pre-paid
• wygodne rozłączne złącza zaciskowe, pogrupowane wg portów
• zasilanie: 12V DC (do zasilania wymagany nadzorowany, inteligentny, zasilacz systemowy:  PSR-ECO-5012-RS lub PSR-ECO-2012)

✅ FUNKCJE AUTOMATYKI BUDYNKOWEJ:

• obsługa czujników temperatury i wilgotności (przewodowe, bezprzewodowe)
• funkcja Termostatu Pokojowego
• kontrola wyjść (BO) do sterowania elementami automatyki możliwe poprzez: aplikacje mobilna RopamNeo, SMS, DTMF, CLIP (KeyGSM)
• wejście analogowe AI 0-10V do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd
• integracja audio z wideodomofonami (VAR-1U), domofonami i interkomami
• podsłuch obiektu (AMR-1)

✅ LogicProcessor:

• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• do 10 niezależnych warunków logicznych, (bloki If...Then...Else)
• 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych
• kreator logiki lub edytor skryptu (język skryptowy C), symulator: zadajnik i podgląd skryptu

✅ POWIADOMIENIE / STEROWANIE:

• SMS powiadomienie oraz sterowanie - niezależne komunikaty dla zdarzeń w systemie
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (syntezer mowy VSR-1, VSR-2, podsłuch AMR-1)
• E-MAIL: niezależne wiadomości e-mail dla zdarzeń w systemie, obsługa serwera SMTP (bez SSL/TSL)
• monitoring GPRS: współpraca ze stacją/serwerem Monitoring Software Ropam lub ze stacją Kronos NET (sterownik RopamDirect), szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
• możliwość obsługi za pomocą aplikacji mobilnej RopamNeo

ANTENA GSM Ropam AT-GSM-MINI90, kątowa 90°, dookólna przeznaczona jest do użytku wewnętrznego. Montaż możliwy jest w złączu SMA i na obudowach systemowych.

✅ SPECYFIKACJA TECHNICZNA (AT-GSM-MINI90):

• częstotliwość: dual-band, 900/1800 MHz, dookólna
• złącze SMAm,  kątowa 90°
• zysk: 2,15 dBi
• VSWR <2.0
• impedancja: 50 Ω
• polaryzacja: pionowa, dookólna
• kolor: czarny
• wymiary: ø 10 x 48 mm
• temp. pracy: -30°C ... +85°C

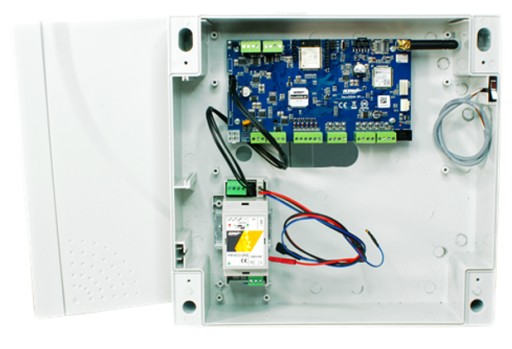

OBUDOWA PLASTIKOWA Ropam O-R3P posiada mikroprzełącznik antysabotażowy, sygnalizujący otwarcie obudowy. Jest kompatybilna z:

• zasilaczem: PSR-ECO-2012 (szyna DIN TH35)
• centralami: BasicGSM 2, MultiGSM 2 (+ VAR-1U/VAR-1U-D4M), OptimaGSM (+EXP-I8 +AP-IP + VAR-1U/VAR-1U-D4M), NeoGSM-IP.

✅ SPECYFIKACJA TECHNICZNA (O-R3P):

• estetyczna, kompaktowa i natynkowa obudowa z plastiku
• miejsce dla akumulatora: 7Ah/12V V(SLA)
• tamper ROPAM - mikroprzełącznik antysabotażowy,
• tamper – otwarcie obudowy,
• materiał: ABS, kolor jasnoszary
• zamykanie: skręcana x4 od czoła obudowy + maskownice,
• płyta montażowa z pleksi, montaż PCB za pomocą wkrętów (łatwa modyfikacja, inna konfiguracja)
• montaż anteny GSM, WIFI wewnątrz obudowy,
• wymiary 264 x 253 x 85 mm

INTELIGENTNY, BUFOROWY ZASILACZ Ropam PSR-ECO-2012 współpracuje z systemami OptimaGSM, BasicGSM 2, MultiGSM 2 (wiązka) i NeoGSM-IP. Zasilacz przeznaczony jest do montażu w obudowie modułowej DIN 2M oraz dedykowanych obudowach z indeksem "D" np. 0-R4D.

✅ CECHY PRODUKTU (PSR-ECO-2012):

1. Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii:

• wysoka sprawność energetyczna 90% w pełnym zakresie pracy
• podwyższona separacja galwaniczna PRI/SEC: 3,5kV
• zasilacz bezprzerwowego napięcia DC
• elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP, temperaturowe OHP, nadnapięciowe OVP, podnapięciowe UVP
• obudowa modułowa DIN 2M

2. Funkcje i parametry obwodu ładowarki akumulatora:

• ładowanie akumulatora dwufazowe I/U: stało-prądowe i stało-napięciowe
• auto-kompensacji napięcia ładowania, +/- 3,3 [mV/°C/ogniwo] względem temperatury 25 °C
• elektroniczne zabezpieczenia z auto-powrotem: OCP, SCP, UVP i odwrotną polaryzacją (RPP)
• dynamiczny test i diagnostyka akumulatora
• obsługa akumulatorów 12V ołowiowo-kwasowych (SLA lub AGM) 1.2Ah do 7Ah

3. Status pracy zasilacza (nadzór) i komunikacja systemowa:

• konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień, zasilacz typ A
• wyjścia techniczne: stan AC, stan akumulatora oraz pozostałe awarie
• nadzór i komunikacja z systemami: OptimaGSM, BasicGSM 2, MultiGSM 2 (wiązka)
• optyczna sygnalizacja stanu pracy zasilacza

✅ SPECYFIKACJA TECHNICZNA (PSR-ECO-2012):

• sygnalizacja awarii zasilania AC: wyjście techniczne ACok
• sygnalizacja awarii niskiego napięcia DC: Uout min +1V (+/- 5%)
• parametr auto-kompensacji napięcia ładowania względem temperatury otoczenia: -3 mV/°C/ogniwo (+/- 20%) powyżej temp. projektowej 20°C +3 mV/°C/ogniwo (+/- 20%) poniżej temp. projektowej 20°C
• sprawność energetyczna: 88% - 91%
• zabezpieczenia wyjścia +BAT-: podnapięciowe UVP (Ubat <10,3V +/- 5%) przeciwzwarciowe SCP odwrotna polaryzacja akumulatora (RPP)
• napięcie odcięcia rozładowanego akumulatora Uout min.: Uout <10V bez obciążenia Uout <10,4V @Iout 1,5A
• obciążalność wyjścia +V, GND: In=1,5A (ciągła) Ipeak=2A (chwilowe)
• zabezpieczenie przeciwzwarciowe przetwornicy impulsowej: Ilim=1,8A (+/- 5%) stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia
• zabezpieczenie przeciwzwarciowe, termiczne wyjścia +BAT-: PTC 1,85A
• obciążalność wyjść: FBAT (100 mA @30VDC max. brak zabezpieczenia przeciwzwarciowego) ACok (5 mA @12VDC)
• typ wyjść FAC, FBAT: OC (Open Collector otwarty kolektor)
• napięcie i prąd zasilania: Uin=195~265V AC, 50Hz, Irms=0.25A max.
• prąd rozruchowy zasilacza: 11A @2ms – bez obciążenia
• napięcie wyjściowe zasilacza: Uout=13.8VDC + 0.5V/-1V gdy brak AKU Un=13.8VDC (@20°C, Iout=0A) Uout=9.5~14.3V gdy AKU podłączony
• napięcie tętnienia napięcia DC: 100 mV p-p max.
• moc wyjściowa zasilacza (wydajność prądowa): 20W (1,5A max.)
• moc całkowita zasilacza: 25W
• pobór energii bez obciążenia z sieci ~230V (Iout=0, Ibat=0): 0,39W (S=3,5VA)
• pobór prądu przez układy zasilacza DC (bez wyjść): 10 mA @12V
• akumulator współpracujący: 12V, 2.1 Ah – 7 Ah (VRL/SLA)
• prąd ładowania akumulatora: Ibat=0,7A @12VDC Ibat=0,4A @13,4VDC
• warunki pracy: klasa II, - 10°C ... +55°C RH: 20% ... 90% bez kondensacji
• waga: 130g (netto)
• obudowa: DIN 2M, ABS (UL94-VO)
• wymiary: 36,3 x 90,2 x 57,5 mm

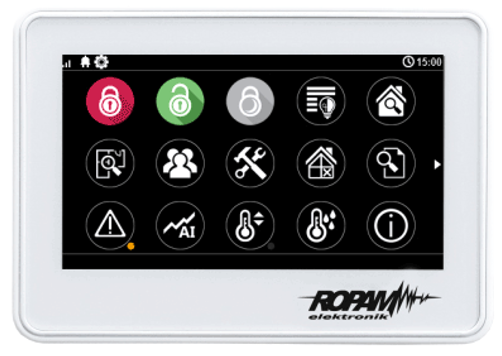

PANEL DOTYKOWY (KLAWIATURA) Ropam TPR-4WS z ekranem 4,3”, w obudowie natynkowej, białej. Nowoczesna stylistyka, sprawdzona technologia wraz z efektownym kolorowym wyświetlaczem LCD doskonale nadaje się do aranżacji w większości wnętrz i pomieszczeń.

Intuicyjny i przejrzysty interfejs sprawia, że sterowanie systemem alarmowym i automatyka domową jest bardzo proste.

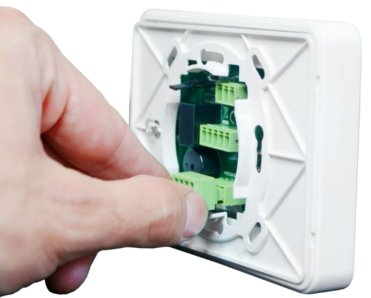

Panel (wyposażony w rozłączne złącza) to nowoczesny element sterowania i kontroli systemu alarmowego, dedykowany do systemu NeoGSM-IP(-64), OptimaGSM.

Urządzenie przeznaczone jest do montażu w puszce instalacyjnej fi60.

✅ NAJWAŻNIEJSZE FUNKCJE:

• funkcja termostatu pokojowego – w oparciu o ustalone harmonogramy czasowo-temperaturowe urządzenie steruje klimatyzacją i ogrzewaniem obiektu. Dzięki temu możemy utrzymać optymalną temperaturę pomieszczeń, a także zaoszczędzić energię;
• rejestrator temperatury LoggerTemp – pomiar temperatury zapisywany jest na karcie SD (plik .txt); jest też możliwość podglądu historycznego w trybie wygaszacza ekranu.

✅ OBSŁUGA PANELU DOTYKOWEJ Ropam:

• programowanie urządzenia, komunikacja między oprogramowaniem a urządzeniami możliwa jest poprzez port USB (wykorzystując kable komunikacje USB - USB micro) lub WiFi/LAN - aplikacja NeoGSM-IP Manager;
• obsługa urządzenia - program RopamNeo.

✅ SPECYFIKACJA TECHNICZNA (TPR-4WS):

• kolorowy wyświetlacz 4,3” TFT LCD, LED o wysokim kontraście i jasności
• estetyczne wykonanie z plastikową ramką maskująca boki i przód LCD
• panel dotykowy „TouchPanel”, bez mechanicznych styków, rezystancyjny, obsługa gestów
• interaktywne graficzne menu z piktogramami (ikonami)
• dwa ekrany z możliwością dowolnego umieszczenia piktogramów, wg. wymagań aplikacji lub użytkownika
• wizualizacja i sterowanie automatyką domową
• funkcja termostatu pokojowego (2 niezależne), kalendarz tygodniowy, pięć profili temperatury,, cztery przedziały dzienne, synchronizacja na wybranych panelach i aplikacji mobilnej (IP)
• funkcja losowego układu klawiatury numerycznej
• tekstowe podpowiedzi dla danych funkcji
• pasek dodatkowych informacji o stanie systemu
• sygnalizacja akustyczna
• wygaszacz ekranu z funkcją kalendarza, zegara i aktualnej temperatury
• 2 wejścia alarmowe
• funkcja rejestratora temperatury LoggerTemp: zapis historii temperatury na karcie SD (brak w zestawie), (txt)  i/lub podgląd histogramu w trybie wygaszacza ekranu
• magistrala EIA-485 do komunikacji z centralami, protokół RopamNET
• lokalny port USB micro do aktualizacji oprogramowania
• zabezpieczenie antysabotażowe obudowy
• kolor ramki: biały
• wymiary: 122 x 88 x 17 mm (WxHxD) (bez złącz)

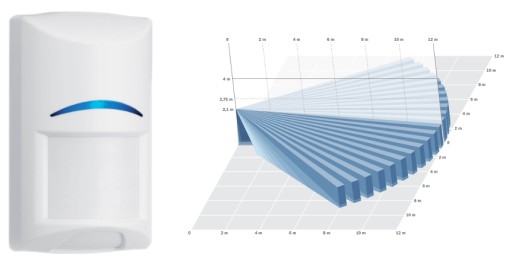

PRZEWODOWA, WEWNĘTRZNA CZUJKA RUCHU PIR Bosch Gen2 ISC-BPR2-W12 wykorzystuje 2 soczewki Fresnela zapewniające ostry obraz w całym polu widzenia oraz wysoką skuteczność wykrywania intruzów. Soczewki te charakteryzują się wysoką gęstością (77 stref) w układzie 7-warstwowym, a regulowana soczewka obszaru bezpośrednio pod urządzeniem umożliwia skonfigurowanie 3 dodatkowych stref kontrolowanych. Udoskonalone parametry monitorowania strefy bezpośrednio pod urządzeniem oraz obszaru monitorowania rzędu 12 m x 12 m pozwoliły na uzyskanie zasięgu na całej powierzchni.

Dodatkową zaletą czujnika jest usytuowana w tylnej części obudowy poziomica pozwalająca na precyzyjne ustawienie czujnika. Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu. Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.

Komora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej z osłoną ochronną zapobiegającą uszkodzeniom w trakcie montażu. Dzięki temu na działanie czujki nie mają wpływu również cyrkulacja powietrza i owady. Czujka samodzielnie dostosowuje swoją czułość, dzięki czemu może identyfikować intruzów przy praktycznie dowolnych temperaturach.

❗ Czujka nie posiada opcji odporności na zwierzęta domowe.

✅ CECHY PRODUKTU (ISC-BPR2-W12):

• dynamiczna kompensacja temperaturowa - znakomita skuteczność wykrywania w dowolnych warunkach
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• analiza pierwszego kroku (FSP)
• funkcje testowe
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji - skrócony czas instalacji i mniejsza ilość fałszywych alarmów
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• mikroprocesorowe przetwarzanie sygnału

✅ SPECYFIKACJA TECHNICZNA (ISC-BPR2-W12):

• rodzaj optyki: Fresnel
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm

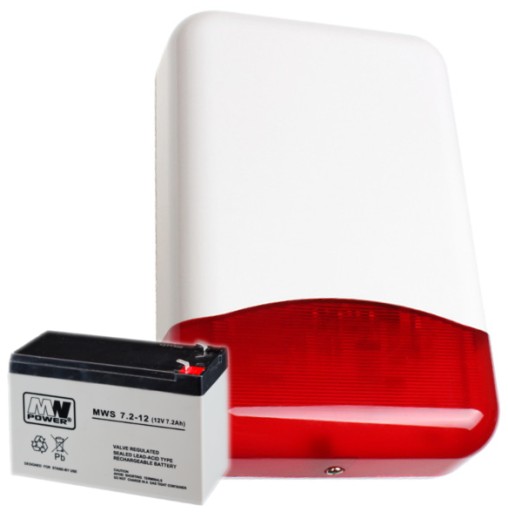

ZEWNĘTRZNY, PRZEWODOWY SYGNALIZATOR Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

✅ SPECYFIKACJA TECHNICZNA (TI700):

• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

AKUMULATOR BEZOBSŁUGOWY 12V 7Ah:

• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0kg
