Лазер красной линии 20 мВт IP67 638 нм LAMBDAWAVE

UWAGA!

NIE PODŁĄCZAĆ BEZPOŚREDNIO POD 230VAC! Proszę przeczytać OPIS i DOKUMENTACJĘ LASERA przed zakupem, w szczególności fragment NAPIĘCIE ZASILANIA. Zasilacze sprzedajemy osobno - linki na samym dole oferty.

JAK DOBRAĆ LASER - wszystkie potrzebne informacje są podane w treści tej oferty. Wszystkie PARAMETRY TECHNICZNE są podane w DOKUMENTACJI LASERA.

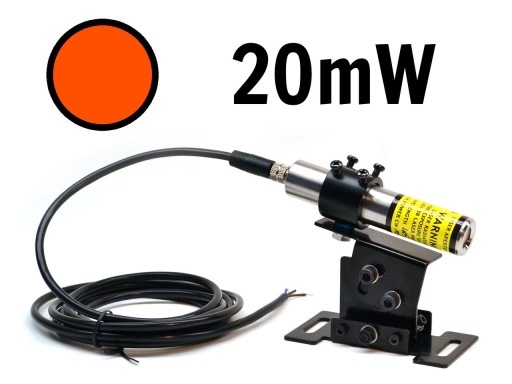

Przemysłowy laser liniowy czerwony/pomarańczowy 20mW LAMBDAWAVE LWPRO-638-20-RLINE

Przemysłowy laser liniowy LWPRO czerwony/pomarańczowy 20mW idealnie sprawdzi się przy pozycjonowaniu materiału lub wyznaczeniu linii cięcia na maszynach przemysłowych, np. trakach, piłach do drewna czy też maszynach kamieniarskich. Użycie lasera liniowego zdecydowanie zwiększa wygodę pracy i redukuje straty materiału.

Dzięki klasie szczelności IP67 i obudowie ze stali nierdzewnej, laser może bez problemu pracować w dużym zapyleniu lub zachlapaniu, w tym w szczególności na maszynach, gdzie obrabiany materiał jest chłodzony wodą lub innym chłodziwem.

• Kolor: czerwony/pomarańczowy
• Moc wyjściowa: 20mW
• Długość fali: 638nm
• Symbol: LWPRO-638-20-RLINE
• Producent: LAMBDAWAVE
• Grubość linii: 2-3mm (odległość 5m)
• Napięcie zasilania: 4V-26V DC
• Złącze zasilające: M8, męskie, 3 pin
• Pełna wodoodporność i pyłoszczelność: klasa IP67
• Obudowa: stal nierdzewna
• Średnica: 20mm
• Długość: 100mm (bez złącza zasilającego)
• Temperatura pracy: -20°C - 60°C
• Żywotność: >20000h

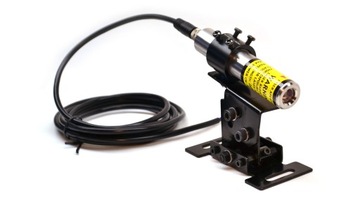

Zestaw na tej aukcji zawiera:

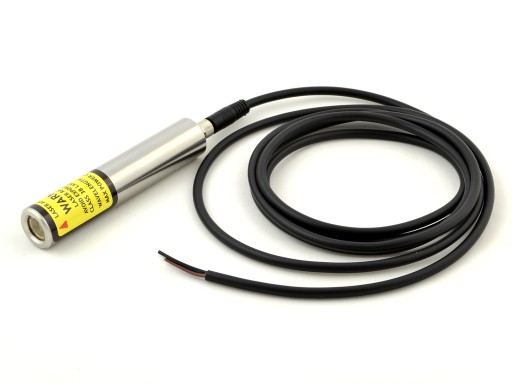

• Laser liniowy LWPRO-638-20-RLINE
• Przewód zasilający M8 o długości 2m
• Mocowanie 20mm

Dłuższe przewody są dostępne na innych naszych aukcjach. Lasery o innych mocach i kolorach dostępne na innych naszych aukcjach lub wykonywane na zamówienie. 375nm, 405nm (fioletowy), 445nm, 450nm, 462nm (niebieski), 488nm (turkusowy), 505nm, 515nm, 520nm (zielony), 633nm, 638nm, 658nm, 670nm, 685nm (czerwony), 705nm, 785nm, 808nm, 830nm, 850nm, 905nm, 940nm, 980nm (podczerwony). Zakres mocy od 1mW do 5000mW.

Pełna dokumentacja modułu w formacie PDF jest dostępna na naszej stronie:

https://www.docs.lambdawave.eu/datasheets/LWPRO-638-20.pdf

Zastosowanie

• Obróbka drewna: traki, piły, wielopiły.
• Maszyny kamieniarskie: piły, wielopiły, automaty szlifierskie.
• Przemysł tekstylny: maszyny do szycia, hafciarki, prasy.
• Automatyka przemysłowa
• Linie produkcyjne

Osiągalna długość linii

• Warunki biurowe lub standardowo oświetlona hala: wyraźna linia o długości do około 2m
• Praca na zewnątrz pod zadaszeniem lub mocno oświetlone stanowisko pracy w hali: wyraźna linia o długości do około 1m
• Praca na zewnątrz w świetle słonecznym: wyraźna linia o długości do około 0.1m

Nie kupuj chińszczyzny - postaw na lasery wyprodukowane w Polsce!

Jesteśmy jedynym w Polsce producentem laserów liniowych - reszta oferowanych na Allegro produktów, bez wyjątków, to produkty chińskie!

Nie importujemy modułów laserowych z Chin. Układy zasilające, oprogramowanie sterujące, obudowy i mocowania optyki stosowane w naszych laserach LWPRO to w 100% nasz projekt. Dzięki temu jesteśmy w stanie sprostać najwyższym wymaganiom naszych klientów, a produkcja laserów w Polsce powoduje, że mamy stuprocentową pewność co do najwyższej jakości naszych laserów.

Mamy prawie tysiąc zadowolonych klientów. Eksportujemy nasze lasery do kilkunastu krajów na całym świecie.

Na zdjęciu: moduły laserowe LAMBDAWAVE LWPRO gotowe do finalnego montażu - obudowy, układy zasilające, optyka i diody laserowe.

Najwyższa jakość

Jesteśmy absolutnie przekonani co do najwyższej jakości naszych laserów liniowych LWPRO.

Przez to, że jesteśmy producentem, możemy bez problemu dostosować nasz produkt do konkretnych wymagań klienta. Zmiana mocy wyjściowej, użycie innej optyki lub wymiana złącza zasilającego są możliwe nawet przy zamówieniu jednej sztuki. Wykonanie lasera w innej obudowie lub modyfikacja układu zasilającego również są możliwe, choć ekonomiczny sens mają przy większym zamówieniu.

Bezpieczeństwo

Promieniowanie laserowe może być bardzo niebezpieczne dla oka ludzkiego. Nigdy nie patrz w wiązkę bezpośrednio lub przez przyrządy optyczne. Zachowaj szczególną ostrożność przy używaniu modułu laserowego w pomieszczeniach, w szczególności uważaj na powierzchnie odbijające światło. Nigdy nie kieruj wiązki laserowej w stronę ludzi, zwierząt, pojazdów czy samolotów.

Sprzedawany moduł laserowy jest komponentem elektronicznym przeznaczonym do wbudowania w finalnym urządzeniu i jaki taki nie podlega pod normę IEC 60825-1. Urządzenie, w które moduł laserowy będzie wbudowany lub z którym będzie zintegrowany, musi zostać przebadane pod kątem bezpieczeństwa i spełniać wymogi opisane w normie IEC 60825-1. Sprzedawany moduł laserowy według normy IEC 60825-1 należy do klasy bezpieczeństwa 3B, przy czym po prawidłowym zamontowaniu lasera na maszynie zapewniającym zachowanie bezpiecznej odległości od operatora maszyny, urządzenie z wbudowanym laserem będzie zaklasyfikowane jako urządzenie laserowe klasy 2M.

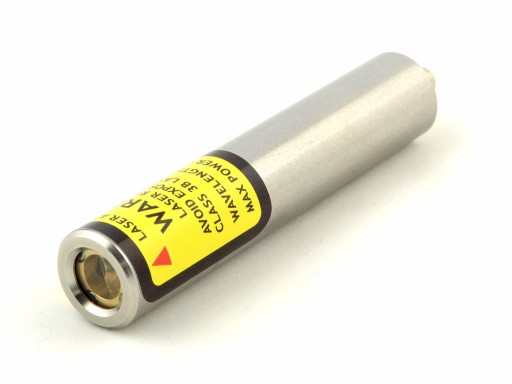

Budowa modułu laserowego LWPRO

1. Okienko wyjściowe wykonane ze szkła optycznego pokrytego warstwą AR - łatwość czyszczenia i odporność na zarysowania.
2. Obudowa wykonana ze stali nierdzewnej - bezproblemowa praca w zapyleniu i mokrym środowisku, również w agresywnym środowisku. Klasa szczelności IP67.
3. Soczewka generująca linię wykonana ze szkła optycznego - wyraźna i ostra linia. Na zamówienie - soczewka Powella, generująca linię o jednorodnej jasności.
4. Środek modułu wykonany z mosiądzu - doskonałe odprowadzenie ciepła i wysoka stabilność termiczna.
5. Szklany, 3-elementowy kolimator z powłoką AR - wyraźna i ostra linia.
6. Uszczelnienia - bezproblemowa praca w zapyleniu i mokrym środowisku, klasa szczelności IP67.
7. Dioda laserowa - w zależności od koloru - Osram, Sharp, Mitsubishi lub Nichia - długa i bezawaryjna praca w szerokim zakresie temperatur.
8. Układ zasilający diodę laserową projektu i produkcji LAMBDAWAVE z wbudowanym mikroprocesorem - szeroki zakres napięć zasilających, wysoka sprawność, zabezpieczenia termiczne, przed odwrotną polaryzacją zasilania, soft-start, UVLO, OVLO, ESD. Na zamówienie - możliwość zdalnego włączania i regulacji mocy lasera - potencjometr, sygnał cyfrowy TTL, sygnał analogowy np. 0-5V, 0-10V, 2-10V, sygnał prądowy np. 0-20mA, 4-20mA, RS485, Modbus, CAN, modulacja analogowa lub cyfrowa do 200kHz.
9. Przemysłowe złącze zasilające M8 - bezproblemowa praca w zapyleniu i mokrym środowisku, klasa szczelności IP67. Na zamówienie - inne złącza według specyfikacji klienta, np. M12 lub dławnica z przewodem.

Jaki laser wybrać?

Poniżej przedstawiamy typowe konfiguracje przy oczekiwanej długości linii i danych warunkach oświetleniowych

Warunki biurowe, standardowo oświetlona hala:

• Linia do 0.5m: zielony 520nm 1-5mW, czerwony 638nm 1-10mW, czerwony 658nm 1-10mW.
• Linia do 2m: zielony 520nm 30mW, czerwony 638nm 50mW, czerwony 658nm 100mW.
• Linia do 5m: zielony 520nm 50mW, czerwony 638nm 100mW, czerwony 658nm 200mW
• Linia do 10m: zielony 520nm 100mW, czerwony 638nm 200mW.

Praca na zewnątrz, pod zadaszeniem lub w cieniu, praca na hali przy mocnym oświetleniu:

• Linia do 0.5m: zielony 520nm 5-10mW, czerwony 638nm 10-50mW, czerwony 658nm 10-50mW.
• Linia do 2m: zielony 520nm 50mW, czerwony 638nm 100mW, czerwony 658nm 150mW.
• Linia do 5m: zielony 520nm 100mW, czerwony 638nm 150mW.
• Linia do 10m: zielony 520nm 200mW, czerwony 638nm 200mW.

Praca na zewnątrz, światło słoneczne:

• Linia do 0.5m: zielony 520nm 50-100mW, czerwony 638nm 100-200mW, czerwony 658nm 200mW.
• Linia do 2m: zielony 520nm 100-200mW, czerwony 638nm 200mW.

Czy linia będzie dobrze widoczna?

Widoczność linii lasera zależy od:

• Mocy lasera
• Długości fali (koloru) lasera
• Długości linii
• Grubości linii
• Koloru obrabianego materiału
• Warunków oświetleniowych otoczenia

Moc lasera bezpośrednio wpływa na jasność linii. Większa moc - jaśniejsza linia.

Długość fali (kolor) światła wpływa na jasność linii, ponieważ oko ludzkie ma różną czułość dla różnych kolorów. Największa czułość występuje w okolicach koloru zielonego, mniejsza w okolicach koloru czerwonego (638nm, 658nm), a bardzo mała w okolicach fioletowego (405nm). Przykładowo - laser zielony 520nm 10mW ma podobną jasność, jak laser czerwony 638nm 20-30mW oraz podobną jasność jak laser czerwony 658nm 50-100mW.

Długość linii wpływa na jasność linii, ponieważ im dłuższa linia, tym mniejsza jasność na jednostkę powierzchni przy tej samej mocy lasera. Im dłuższa linia, tym mniejsza jasność linii, co trzeba kompensować zwiększeniem mocy lasera. Długość linii zależy od umieszczenia lasera na maszynie. Im dalej od obrabianego materiału, tym dłuższa linia.

Grubość linii wpływa na jasność linii w ten sam sposób, jak długość linii. Im grubsza linia, tym słabsza jej widoczność. Lasery LWPRO standardowo generują linię o grubości 2-3mm przy odległości pracy do 10m. W szczególnych zastosowaniach, gdzie odległość do materiału jest mała - do 2m - oraz stała, możemy ustawić, na etapie produkcji modułu, mniejszą grubość linii. Przy odległości pracy 1m możliwe jest uzyskanie linii o grubości poniżej 1mm.

Kolor obrabianego materiału może mieć znaczenie, jeśli jest on intensywny. Przykładowo - jeśli obrabiany jest tylko i wyłącznie niebieski materiał, to sensownym będzie zastosowanie niebieskiego lasera, mimo iż laser zielony o tej samej mocy jest teoretycznie dużo jaśniejszy. Dlaczego? Materiał ma niebieski kolor, ponieważ odbija światło niebieskie, a pochłania resztę kolorów.

Warunki oświetleniowe otoczenia mają ogromny wpływ na widoczność linii lasera. Czym innym jest praca w standardowych warunkach biurowych lub halowych (oświetlenie 300-500 lux), czym innym praca na zewnątrz w zacienionym miejscu lub na dobrze oświetlonym stanowisku pracy w pomieszczeniu (1000-2000 lux), a jeszcze czym innym praca w pełnym słońcu (30000-100000 lux). Im jaśniejsze otoczenie pracy, tym większa moc lasera jest potrzebna, aby linia była dobrze widoczna.

Kalkulatory obliczające widoczność linii

Jeśli chcesz porównać jasność dwóch laserów, na przykład sprawdzić jak długość fali (kolor) wpływa na jasność przy tej samej mocy, to taki kalkulator znajduje się u nas na stronie:

https://docs.lambdawave.eu/tools/relative_brightness_calculator.html

Jeśli znasz warunki oświetleniowe (natężenie oświetlenia w lux) panujące w miejscu, gdzie chcesz umieścić laser, to możesz bezpośrednio obliczyć kontrast linii. W miarę dobrze widoczna linia zaczyna się od kontrastu (w kalkulatorze - Weber contrast) 1:1. Dobrze widoczna linia wymaga kontrastu na poziomie 3:1-5:1. Kalkulator widoczności linii znajduje się u nas na stronie:

https://docs.lambdawave.eu/tools/line_visibility_calculator.html

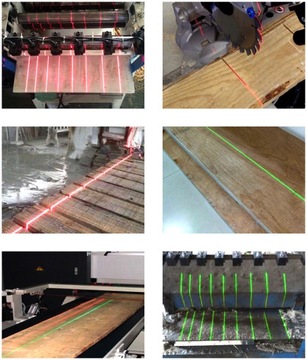

Zastosowanie - przemysł drzewny

• Pozycjonowanie materiału
• Wyznaczanie linii cięcia

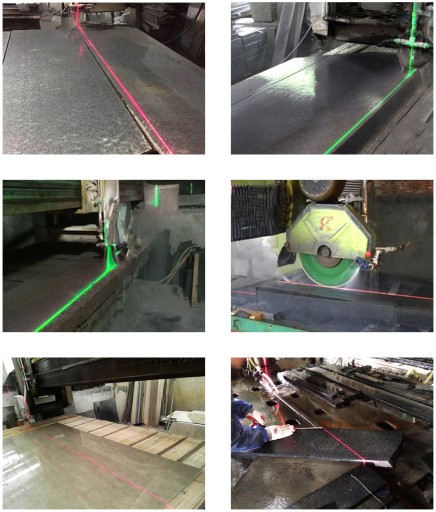

Zastosowanie - branża kamieniarska

• Pozycjonowanie materiału
• Wyznaczanie linii cięcia

Zastosowanie - przemysł tekstylny

• Pozycjonowanie materiału
• Wyznaczanie linii cięcia
• Pozycjonowanie detali

Zastosowanie - inne

• Magazynowanie
• Pozycjonowanie
• Linie produkcyjne
• Skanowanie 3D
• Branża rozrywkowa

Jak dobrać laser do konkretnego zastosowania?

Piła do drewna, trak do drewna, piła kamieniarska i podobne zastosowania - typowe warunki halowe:

• zielony 520nm - 5-10mW na każdy metr linii
• czerwony 638nm - 10-20mW na każdy metr linii
• czerwony 660nm - nie ma to sensu, czerwony 638nm jest 3x jaśniejszy przy tej samej mocy
• inne kolory - nie ma to sensu

Piła do drewna, trak do drewna, piła kamieniarska i podobne zastosowania - warunki na zewnątrz, w cieniu, pod zadaszeniem:

• 2-3x więcej, niż w warunkach halowych

Pełne ostre słońce, bezchmurne niebo, zastosowanie na zewnątrz bez żadnego cienia:

• zielony 520nm - ponad 50mW na każdy metr linii
• czerwony 638nm - ponad 100mW na każdy metr linii
• uzyskanie widocznej linii o długości powyżej 3-4m w pełnym słońcu jest praktycznie niemożliwe

Akcesoria dodatkowe

Zasilacze:

• Na szynę DIN, 12V: numer oferty Allegro 10005424941 (wklej ten numer w wyszukiwarkę Allegro)
• Na szynę DIN, 24V: numer oferty Allegro 10005418182 (wklej ten numer w wyszukiwarkę Allegro)

• Do gniazdka, 12V, przewód M8, 3-pin, długość 1.45m: numer oferty Allegro 11391344012 (wklej ten numer w wyszukiwarkę Allegro)
• Do gniazdka, 12V, przewód M12, 4-pin, długość 1.45m: na zamówienie (użyj opcji "Zadaj pytanie")

Przewody zasilające:

• Złącze M8, 3-pin, długość 2m: numer oferty Allegro 10619383619 (wklej ten numer w wyszukiwarkę Allegro)
• Złącze M8, 3-pin, długość 5m: numer oferty Allegro 8680405267 (wklej ten numer w wyszukiwarkę Allegro)
• Złącze M8, 3-pin, długość 10m: numer oferty Allegro 13529999951 (wklej ten numer w wyszukiwarkę Allegro)
• Złącze M8, 3-pin, długość 20m: numer oferty Allegro 13530000097 (wklej ten numer w wyszukiwarkę Allegro)

• Złącze M12, 4-pin, długość 2m: numer oferty Allegro 12955885855 (wklej ten numer w wyszukiwarkę Allegro)
• Złącze M12, 4-pin, długość 5m, długość 10m, długość 20m: na zamówienie (użyj opcji "Zadaj pytanie")

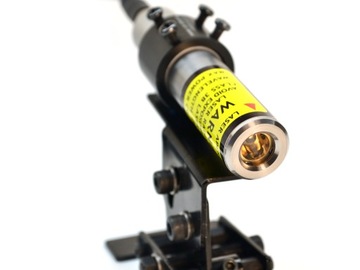

Mocowania:

• Mocowanie przemysłowe, do lasera 20mm, mocowane do płaszczyzny, regulacja kąta świecenia i położenia w X: numer oferty Allegro 9351042369 (wklej ten numer w wyszukiwarkę Allegro)
• Mocowanie laboratoryjne, do lasera 12mm, mocowane do stołu optycznego, regulacja w 3 osiach: numer oferty Allegro 10979946485 (wklej ten numer w wyszukiwarkę Allegro)
