BMS 1S 3,6–4,2 В 2–3 А Li-Ion/Li-Po 18650 ЗАЩИТА

BMS 1S 3.6-4.2V 2-3A Li-Ion/Li-Po 18650 ZABEZP.

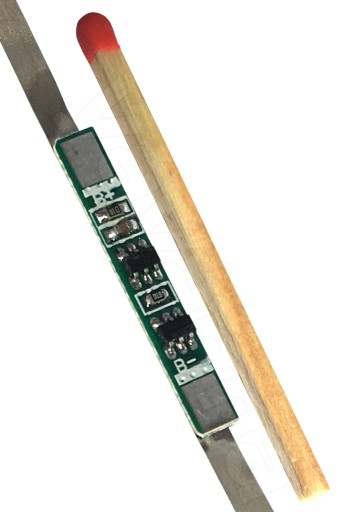

Przedmiotem sprzedaży jest nowy moduł BMS (Battery Management System) o następujących funkcjach:

• zabezpieczenie przed przeładowaniem
• zabezpieczenie przed nadmiernym rozładowaniem
• zabezpieczenie przed zwarciem
• zabezpieczenie nadprądowe

Informacje o produkcie:

• Stan: Nowy
• Symbol: KX-2834
• Ilość obsługiwanych ogniw: 1 (Li-Ion/Li-Po)
• Wymiary płytki: 28 x 4 x 2 [mm]
• Waga: 0.4g
• Zabezpieczenia przed: przeładowaniem, rozładowaniem, zwarciem i przekroczeniem maksymalnego prądu
• Maksymalne napięcie ogniwa: 4.25 ± 0.05V
• Napięcie pełnego naładowania: 4.23 ± 0.05V
• Minimalne napięcie ogniwa: 2.45 ± 0.1V
• Maksymalny prąd ciągły pracy: 2A
• Maksymalny prąd chwilowy: 2.5A
• Zabezpieczenie przed nadmiernym przeciążeniem: 3A
• Zabezpieczenie przed zwarciem (czas): 250μs
• Zakres temperatury pracy: -40 +50°C
• Brak pamięci ilości ładowań
• Taśma niklowa do przyłączenia ogniwa: 30 x 3 x 0.1 [mm]

Informacje dodatkowe:

• Chip: DW01A - posiada "0V charge function"
• MOSFET:  8205 x 1 szt.

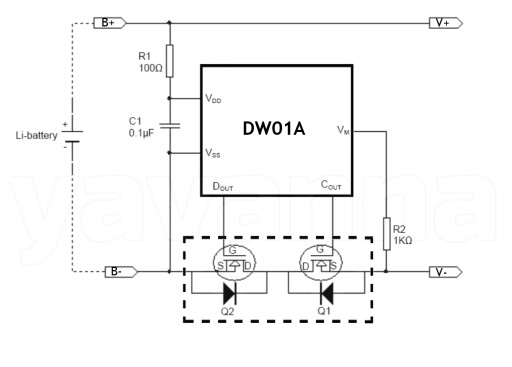

Schemat modułu:

Schemat podłączenia:

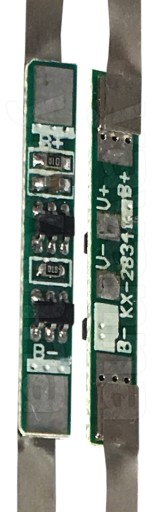

Opis oznaczeń:

• B+ plus ogniwa (battery positive)
• B- minus ogniwa (battery negative)
• V+ wejście/wyjście plus (charge/discharge positive)
• V- wejście/wyjście minus (charge/discharge negative)

Zapraszam do zakupów.
