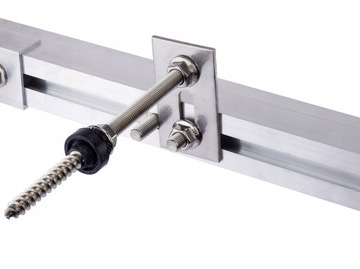

Śruba dwugwintowa M10x200mm z uszczelką i adapterem

Śruba z podwójnym gwintem o średnicy M10 i długości 200 mm, przystosowana do montażu konstrukcji pod panele fotowoltaiczne na dachach płaskich oraz skośnych pokrytych blachą, blachodachówką, papą bądź gontem bitumicznym.

Dzięki wykonaniu ze stali nierdzewnej A2 oraz zabezpieczeniu uszczelką EPDM, jest odporna na warunki atmosferyczne, a co za tym idzie nie utraci swoich właściwości przez długie lata. Produkt gwarantuje właściwą stabilność całej konstrukcji.

W skład zestawu wchodzą:

• śruba dwugwintowa M10x200 mm
• 3 nacinane nakrętki kołnierzowe M10
• uszczelka wykonana z gumy EPDM
• adapter montażowy, umożliwiający połączenie wkrętu z profilem montażowym

Specyfikacja:

• Symbol: DG10-200
• Rozmiar śruby: M10 x 200 mm
• Długość wkrętu do drewna: 65 mm
• Długość wolnej przestrzeni: 5 mm
• Długość gwintu metrycznego: 115 mm
• Wymiary adaptera: 45 x 80 x 3 mm
• Materiał: stal nierdzewna A2 i guma EPDM

Uwaga! Zdjęcia poglądowe, prosimy zwrócić uwagę na parametry towaru.

Zastosowanie

Prawidłowy montaż paneli fotowoltaicznych na dachu wymaga zastosowania szeregu ściśle dopasowanych do siebie elementów.

Elementy montażowe do paneli fotowoltaicznych różnią się w zależności od dachu, na którym ma znaleźć się konstrukcja. Ponadto, w przypadku dachów skośnych, elementy dobiera się również do rodzaju pokrycia dachowego.

Prezentowany produkt może być użyty przy tworzeniu następujących konstrukcjach montażowych:

• Na dach skośny - blachodachówka, gont bitumiczny

Poniżej znajdą Państwo wyszczególnione elementy, które należy skompletować w przypadku każdego z wymienionych typów.

Wszystkie komponenty są dostępne na pozostałych naszych aukcjach!

Konstrukcja na dach skośny - blachodachówka, gont bitumiczny

Konstrukcja montażowa umożliwiająca zamocowanie paneli fotowoltaicznych na dachu skośnym pokrytym blachodachówką lub gontem bitumicznym.

W przypadku montażu paneli fotowoltaicznych na dachu skośnym, ze względów bezpieczeństwa nie ma możliwości ustawienia ogniw pod innym kątem, niż nachylenie dachu.

Blachodachówka to jeden z najpopularniejszych rodzajów pokrycia dachowego w Polsce. Montaż paneli fotowoltaicznych na pokrytym nią dachu skośnym nie stanowi większego problemu.

Niezbędne elementy konstrukcji montażowej:

Przykład dla panelu o standardowej wysokości ramy (35mm).

• Szyna montażowa P4040-207
• Wkręt dwugwintowy DG10-200/250 z adapterem AM-1
• Łącznik profili L-12
• Klamra środkowa KS-1
• Klamra końcowa KK-35
• Śruba z łbem sześciokątnym M10-25 lub Śruba teowa M10-25
• Nakrętka kołnierzowa NK10
• Śruba imbusowa M8-25
• Wpust kwadratowy (nakrętka) WK8 lub Wpust przesuwny z kulką WP8

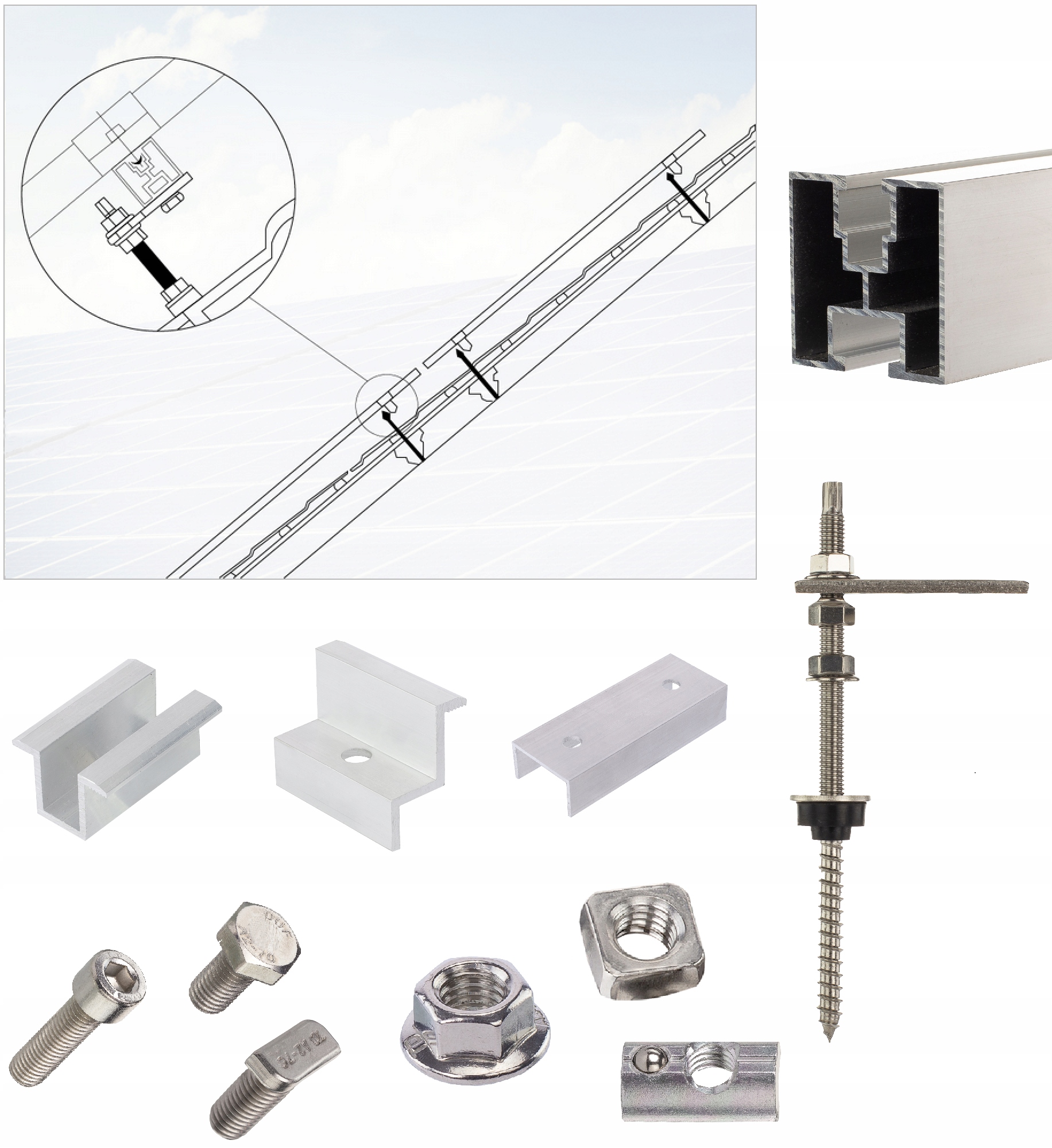

Przykład zastosowania:
