Термостатическая головка клапана Schlosser Purmo Kermi

Pakiet termostatyczny do grzejników bocznych (kpl.)

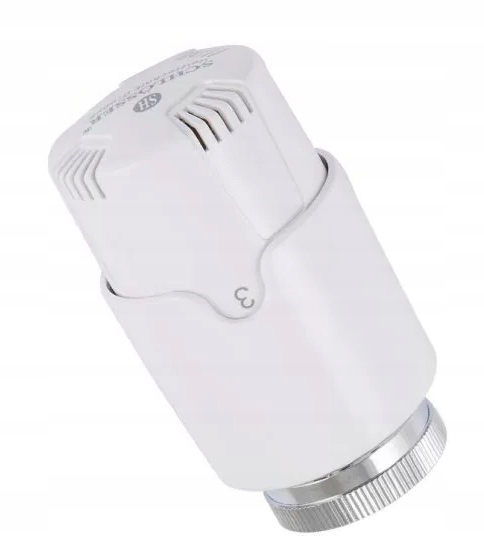

Głowica termostatyczna Schlosser 600100030

Zawór termostatyczny ER-System 220011 kątowy 1/2”

Opis:

Głowica termostatyczna do grzejnika + Zawór termostatyczny z nastawą wstępną do współpracy z głowicą termostatyczną M30 x 1,5

Parametry głowicy:

Max temperatura robocza: +120°C

Zakres nastawy temperatury: +8°C do +30°C

Zabezpieczenie przed zamarzaniem na poziomie 8°C

Parametry zaworu:

Max ciśnienie robocze: 1,0 MPa (10 bar);

Max temperatura robocza: +110°C MPa (10 bar)

Głowica termostatyczna Schlosser 600100030

Oznaczenia na skali – temperatura:

*  [+8°C]

1 [+12°C]

2 [+16°C]

3 [+20°C]

4 [+24°C]

5 [+28°C]

6 [+30°C]

BUDOWA I DZIAŁANIE GŁOWICY TERMOSTATYCZNEJ

Czujnik cieczowy „1” przy wzroście temperatury w pomieszczeniu poprzez bezpiecznik „2” działa poprzez specjalny trzpień na grzybek zaworu termostatycznego powodując zmniejszenie przepływu czynnika grzewczego przez grzejnik, a w konsekwencji

obniżenie temperatury w pomieszczeniu. Proces odwrotny zachodzi przy spadku temperatury w pomieszczeniu powodując zwiększenie przepływu czynnika grzewczego przez grzejnik, a tym samym wzrost temperatury w ogrzewanym pomieszczeniu

Pokrętło regulacyjne posiada nadrukowaną skalę nastaw, na podstawie której użytkownik ustawia żądaną temperaturę w pomieszczeniu. Poszczególne numery nastaw określają

orientacyjną temperaturę nastawy, ponieważ na faktyczną temperaturę oddziałującą na czujnik głowicy mają znaczący wpływ warunki zabudowy głowicy termostatycznej

w pomieszczeniu.

SPOSÓB MONTAŻU

Głowicę termostatyczną montujemy na wkładkę zaworową nakrętką z gwintem M30x1,5 pamiętając, aby pokrętło nastawy temperatury nastawić na cyfrę ”6”. Nakrętkę mocującą dokręcamy ręcznie do oporu. Głowica nie może wykazywać luzu względem korpusu zaworu. W celu zapewnienia poprawnej pracy, głowica powinna być zamontowana w taki sposób, aby umożliwić swobodny przepływ powietrza wokół czujnika umieszczonego w pokrętle głowicy. W związku z tym nie należy zasłaniać głowicy zasłonami okiennymi lub firankami, ponieważ może to spowodować nieprawidłowy pomiar temperatury w pomieszczeniu.

MONTAŻ GŁOWICY MINI M30X1,5

1. Pokrętło nastawnika ustawić na cyfrę “6”
2. Przesunąć tuleję do oporu w kierunku strzałki uwalniając ją z zatrzasku
3. Dosunąć głowicę do zaworu a następnie nakręcić na zawór nakrętką mocującą
4. Obracając pokrętłem głowicy w prawo do oporu przesuwamy tuleję osłonową w kierunku nakrętki aż do momentu ustalenia tulei w zatrzasku

Materiały zawór:

KORPUS, ŁĄCZNIK, NAKRETKA ŁĄCZNIKA: mosiądz z powłoką nikiel

GRZYBEK, GŁOWICA: mosiądz,

USZCZELKA GRZYBKA: uszczelka kształtowa - NBR

USZCZELNIENIE GŁOWICY, TRZPIENIA, ŁĄCZNIKA: pierścień uszczelniający typu "O-ring" - NBR

POPYCHACZ, SPRĘŻYNA: stal odporna na korozję

KOŁPAK OCHRONNY, WKŁADKA NASTAW WSTĘPNYCH: tworzywo sztuczne.

Materiały:

CZUJNIK CIECZOWY: oktan etylu

KORPUS: ABS

KORPUS NASTAWNIKA Z OSŁONKĄ CZUJNIKA: ABS

SPRĘŻYNA ROZPRĘŻNA: stal nierdzewna

– gwarantuje płynność pracy pokrętła powodując kasowanie luzów na gwincie nastawnika, eliminuje problem cofania się głowicy z wybranej nastawy.

TRZPIEŃ BLOKUJĄCY: stal nierdzewna

NAKRĘTKA MOCUJĄCA: chromowany mosiądz

SPRĘŻYNA GŁOWICY: stal nierdzewna

TULEJKA OSŁONOWA: mosiądz

POPYCHACZ: tworzywo sztuczne

Wymiary głowicy: średnica 35/45mm, wysokość 82mm
