Zestaw napęd siłownik FAAC 414 LAMPA LED 3x PILOTY

Zestaw do bram dwuskrzydłowych FAAC ALFA 414

FAAC 414 napęd elektromechaniczny do bram skrzydłowych do użytku przydomowego do bramy dwuskrzydłowej o długości każdego ze skrzydeł 3 m (lub 2x 4m z zamkiem elektromagnetycznym) oraz wadze do 350 kg każde ze skrzydeł.

SKŁAD ZESTAWU:

• 2x siłownik Faac 414 z elementami mocującymi
• LAMPA LED z ANTENĄ
• Centrala sterująca FAAC E045
• Obudowa do centrali FAAC
• Moduł radioodbiornika XF 868 SLH - duży zasięg, 200m!
• 3x pilot FAAC XT4 868 SLH - duży zasięg, 200m!
• 2x fotokomórka XP20BD - regulowane soczewki !

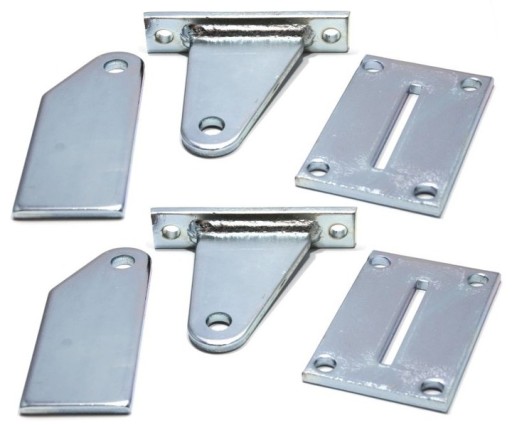

• Elementy montażowe do słupków i skrzydeł bramy wraz z trzpieniami mocującymi siłowniki
• 2x klucze do odblokowywania w przypadku braku prądu
• 2x kondensator rozruchowy
• Karta gwarancyjna - 24 miesiące FAAC
• Instrukcja montażowa siłowników w języku polskim

SPECYFIKACJA TECHNICZNA:

2 X SIŁOWNIK FAAC 414

• Zasilanie silnika: 230V
• Pobór mocy: 280W
• Pobór prądu: 1,2A
• Prędkość obrotowa silnika: 1400obr./min
• Prędkość wysuwu trzpienia: 1,5cm/sek
• Maksymalna siła ciągu: 3500N
• Zabezpieczenie termiczne: 140°C
• Zakres temperatur: -20/+55°C
• Stopień ochrony: IP44
• Cicha i płynna praca siłowników
• Kultowe siłowniki: solidne i trwałe

IDEALNE ROZWIĄZANIE DLA BRAM PRZYDOMOWYCH

Napęd FAAC 414 jest najbardziej praktycznym i ekonomicznym rozwiązaniem przy automatyzowaniu bramy o długości skrzydła do 3 m. Napęd wyposażony jest w siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków. Działanie tego napędu charakteryzuje się wysoką kultura pracy, brama otwiera się cicho i płynnie

ŁATWY MONTAŻ I PEWNE DZIAŁANIE

Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy napęd FAAC 414 jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych przeróbek adoptujących. Dobry punkt podparcia bramy gwarantuje pewne samoczynne zablokowanie bram po zamknięciu nawet w przypadku szerokich bram.

BEZPIECZEŃSTWO

W przypadku przerwy w dostawie zasilania mechanizm odblokowujący umożliwia odblokowanie skrzydeł bramy za pomocą kluczyka i obsługę ręczną.

Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, w zakresie temperatur zewnętrznych od-20°C do +55°C.

3x Pilot XT4 4-kanałowy 868 MHz

• Piloty pracują na częstotliwości 868MHz w wersji LR (Long Range) o zwiększonym zasięgu działania,. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej
• Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota bez konieczności dostępu do radioodbiornika.
• Sygnał wysyłany z pilota zabezpieczony jest systemem Rolling Code z 70 bilionami kombinacji- kod dynamicznie losowo zmienny.

CENTRALA STERUJĄCA E045 Z OBUDOWĄ

• Napięcie zasilające: 230VAC ±15% 50/60 Hz
• Pobór mocy: 4W w gotowości
• Maks pobór mocy: 800W
• Maks. obciążenie przez akcesoria: 500mA 24VDC - 500mA BUS 2-easy
• Maks. zasilanie blokady: Blokada FAAC (12VAC - 24VDC)
• Zakres temperatur pracy: -20°C do +55°C
• Bezpieczniki: F1 (2,5A)
• Wejścia: Otwarcie/otwarcie częściowe/STOP/BUS 2-easy/Zasilanie
• Wyjścia: Lampa ostrzegawcza/silnik/zasilanie akcesoriów 24VDC/ Sygnalizacja stanu bramy 24VDC/zasilanie zamka elektromagnetycznego 12VAC
• Szybkozłącze: XF 433/868 moduł do OMNIDEC, USB
• Programowanie: Wyświetlacz LED i przyciski
• Sygnalizacja statusu: Wyświetlacz i LED

Centrala sterująca E045 może obsługiwać jeden lub dwa silniki

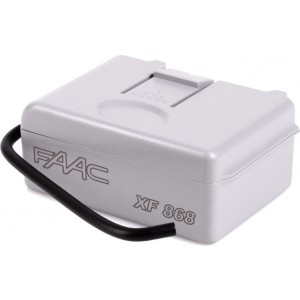

MODUŁ RADIOWY XF 868 MHz

• Odbiornik z wbudowaną anteną zwiększającą zasięg pilota
• Częstotliwość: 868Mhz
• Napięcie zasilania: pobieranie z centrali przez złącze 24Vdc
• Pamięć 256 pilotów
• Podłączenie: szybkozłącze

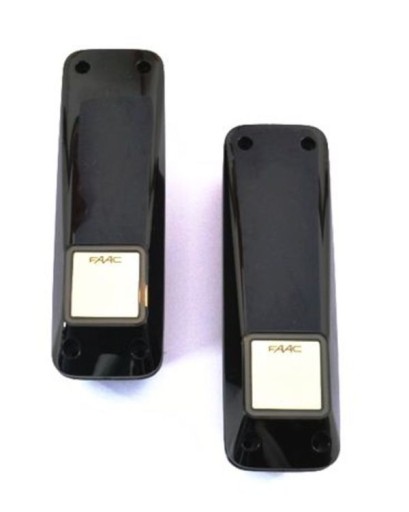

FOTOKOMÓRKI FAAC XP20BD O ZASIĘGU 20 m

Do instalacji natynkowej. Fotokomórka kierunkowa z samodostrojeniem.

• zasięg działania: 20m
• soczewka regulowana w osi 180 stopni
• wymiary: 35x105x25mm
• Czas opóźnienia: 13ms
• pobór prądu: 50mA
• stopień ochrony: IP54
• typ styków: N.C.
• maksymalne obciążenie styków: 60mA/24Vdc
• zasilanie 24Vdc/24Vac

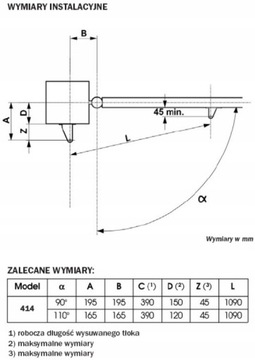

WYMIARY MONTAŻOWE SIŁOWNIKÓW FAAC 414
