ВЫКЛЮЧАТЕЛЬ-ВЫПРЯМИТЕЛЬ SZL9-32/3 DINAMI

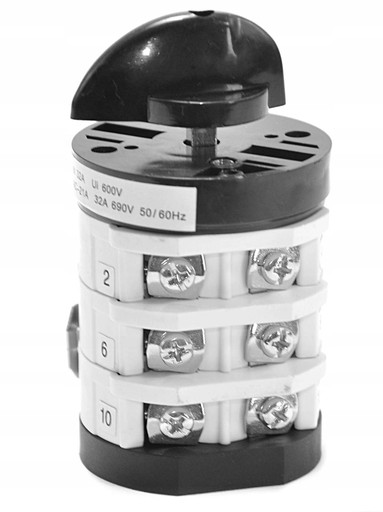

MAGNUM PRZEŁĄCZNIK ZAKRESÓW SZL9-32/3 DINAMIK

Przełącznik (wyłącznik) przeznaczony jest do prostowników do ładowania akumulatorów ze wspomaganiem rozruchu stosowany między innymi w:

• Magnum Dinamik 540 - 840, Sherman, Geko, Mar-Pol, Ripper, Optima, Imperia, Yato, Bass- z serrii 530, 540, 630, 640, 750, 850 i innych.

Przełącznik służy do wyboru funkcji (ładowanie / ładowanie z timerem / rozruch) oraz zakresów prądu ładowania akumulatora.

Przełącznik stosowany jest jako zastępczy za przełącznik HZ5B-20-3, posiada styki o obciążalności max. 32A.

Przełącznik 0/1/2 stosowany w rozruchach MAGNUM DINAMIK 840, 640,  540

Wykorzystywany w Polsce jako 3P , 3P + N , 3P + N + E , 6P pozycyjny przełącznik 7 pozycja przełącznika to rozruch.

Dane techniczne:

• seria produkcyjna - SZL9-32/3, producent CHN,
• prąd obciążenia znamionowego - 32A max. (stan - styki załączone),
• napięcie znamionowe - 230/400V/50 Hz,
• napięcie dopuszczalne - 690V/50/60 Hz,
• max. obciążenie dla 3f - 9,5kW (AC23),
• przekrój przewodów przyłączeniowych - 4,0 mm²,
• temp. pracy - od -10°C do +55°C,
• norma producenta - IEC/EN 60947-3, VDE0660,
• kategoria bezpieczeństwa- "CE",
• zgodność wykonania produktu z normami i dyrektywami UE oraz krajowymi,
• wysokość:75mm (bez pokrętła i trzpienia),
• średnica: 55mm
