РАЗЪЕМ F ДЛЯ КОАКСИАЛЬНОГО АНТЕННОГО КАБЕЛЯ CU GOLD eFka VAYOX 6,8 мм - 5 ШТ.

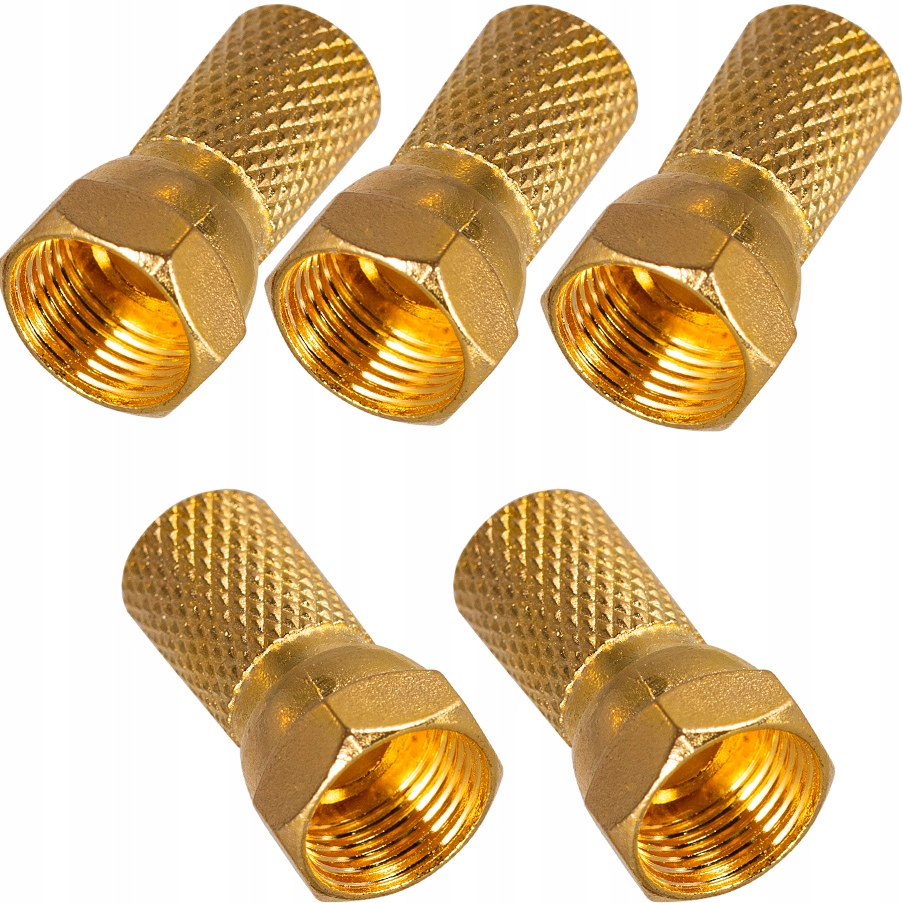

WTYK F NA KABEL KONCENTRYCZNY ANTENOWY CU GOLD eFka VAYOX 6,8 mm - 5 SZTUK

• Średnica przewodu - 6,8mm
• Całkowicie odporny na korozję
• Złącza fabrycznie nowe
• 5 sztuk w zestawie

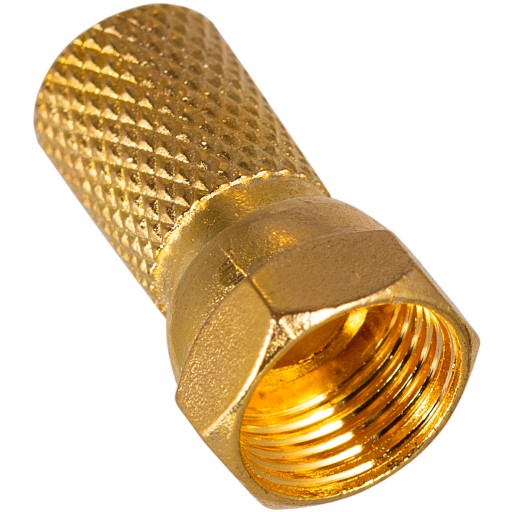

Wysokiej jakości, miedziany wtyk typu "F", stosowany w telewizyjnych instalacjach pojedynczych i zbiorczych. Wtyk ten zapewnia szybkie, trwałe i mocne połączenia kabla koncentrycznego. Nie wymaga lutowania czy stosowania jakichkolwiek narzędzi. Przeznaczony do kabla koncentrycznego o średnicy 6,8mm.

Złącza TYPU F

• Są całkowicie odporne na korozję, można je stosować do montażu wewnątrz i na zewnątrz budynków. Odporność na korozję zapewnia bardzo długi okres eksploatacji wykonanego połączenia bez konieczności czyszczenia i konserwacji.
• Do zastosowania w przewodach telewizji przemysłowej CCTV, instalacji satelitarnych oraz telewizji naziemnej.

Zrób to sam (jak złożyć wtyk f na kable antenowy)

1. Zarobienie tego wtyku wymaga ostrego nożyka, cążek do kabli i zręcznych palców. W pierwszej kolejności, należy uciąć końcówkę kabla, jeżeli jest brudna lub postrzępiona. Samo cięcie powinno być wykonane prostopadle do osi kabla, nie pod skosem.
2. Z końca kabla antenowego usuwany zewnętrzny płaszcz na dystansie około 10mm, może być nieco więcej. Trzeba to zrobić poprzez delikatne nacięcie go dookoła, a następnie ściągnięcie palcami. Oplot powinien zostać możliwie mało naruszony, czyli trzeba uważać, aby nie pociąć przy okazji delikatnych drucików.
3. Następnym krokiem jest wywinięcie oplotu na płaszcz zewnętrzny. Czasem znajduje się na nim jeszcze jedna warstwa folii aluminiowej – też ją można odwinąć razem z nim. Trzeba uważać, aby zebrać wszystkie druciki oplotu.
4. W następnej kolejności trzeba odciąć ekran i dielektryk, stanowiący izolację żyły. Trzeba to zrobić około 2-3mm od miejsca wywinięcia płaszcza. Nie trzeba mocno wciskać noża, aby nie przeciąć żyły, wewnętrzna izolacja jest z reguły dosyć miękka. Na tak przygotowany koniec kabla nakładamy metalowy wtyk F.
5. Ostatnim krokiem jest wkręcenie wtyku F na kabel. Najpierw należy go wepchnąć, a potem zdecydowanymi ruchami wkręcić. Przy prawidłowo obrobionej końcówce kabla, wtyk powinien wejść na niego tak głęboko, aż niewielki fragment dielektryka (około 1mm) przeciśnie się przez otworek we wtyku. Żyła powinna wystawać prosto, nie na skos, nie powinien też do niej dotykać ekran ani oplot. Gwint wewnątrz wtyku zapewnia kontakt elektryczny oplotu ze złączem.

Jeżeli żyła wystaje poza wtyk na długość większą niż 1mm, trzeba ją przyciąć. Jeżeli spod wtyku wystają jakieś fragmenty oplotu, również można je uciąć, aby nie powodowały zwarć. Gotowe!
