Модуль регулятора температуры цифрового термостата

Moduł cyfrowego termostatu

- sterownika temperatury

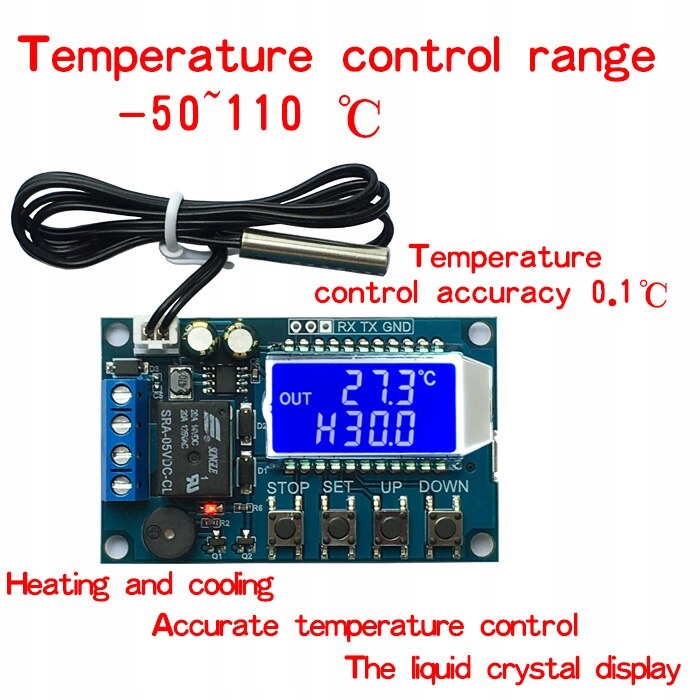

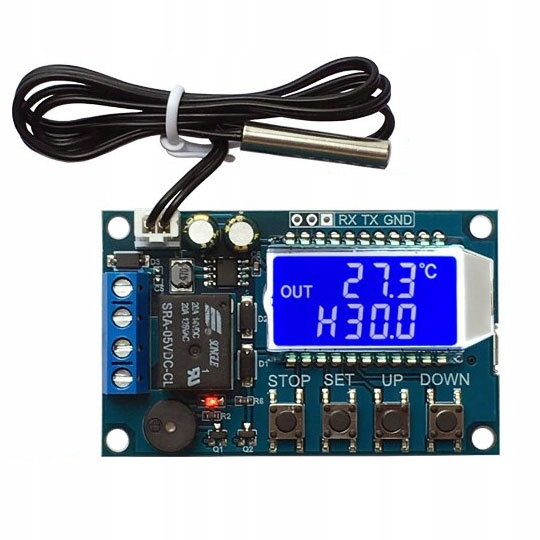

Moduł cyfrowego termostatu pozwalającego na załączanie urządzenia chłodzącego lub podgrzewającego. Wbudowany czujnik NTC10k, który również jest w zestawie odczytuje temperaturę, natomiast moduł na podstawie ustawionych granic temperatury załącza lub rozłącza przekaźnik. Układ idealnie nadaje się do chłodziarek, lodówek lub pomieszczeń gdzie ma się utrzymywać żądana temperatura. Moduł posiada duży czytelny wyświetlacz na którym znajdziemy informacje o aktualnej temperaturze oraz o ustawionej temperaturze. Dodatkowo układ posiada alarm który zostaje załączony w przypadku przekroczenia temperatury alarmowej. Moduł pozwala także na włączenie przekaźnika z ustawionym opóźnieniem od 0 do 9999 minut. Układ posiada także korekcję temperatury w przypadku gdy występuje różnica temperatur między ustawioną, a odczytaną temperaturą.

dane techniczne:

• symbol produktu XY-T01

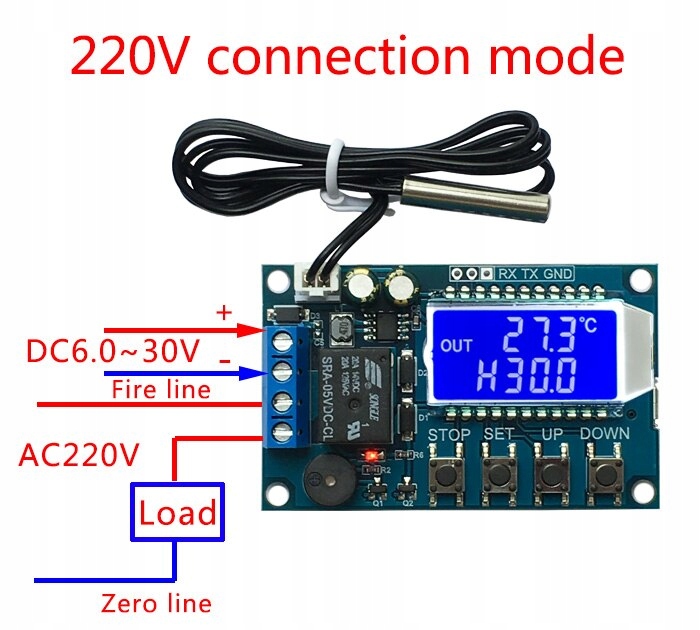

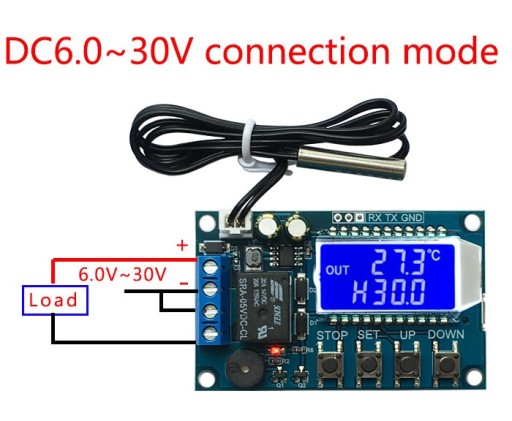

• napięcie zasilania: 6V do 30V DC
• zakres pomiaru temperatury: -50°C do 110°C
• rozdzielczość pomiaru temperatury: 0,1°C
• częstotliwość odświeżania pomiaru: 0,5s
• mikroprocesorowe sterowanie
• maksymalne obciążenie wyjścia przekaźnikowego:

  20A/125VAC lub 20A 14VDC

• czujnik temperatury na przewodzie NTC 10k
• pobór prądu (niezałączony przekaźnik): 60mA

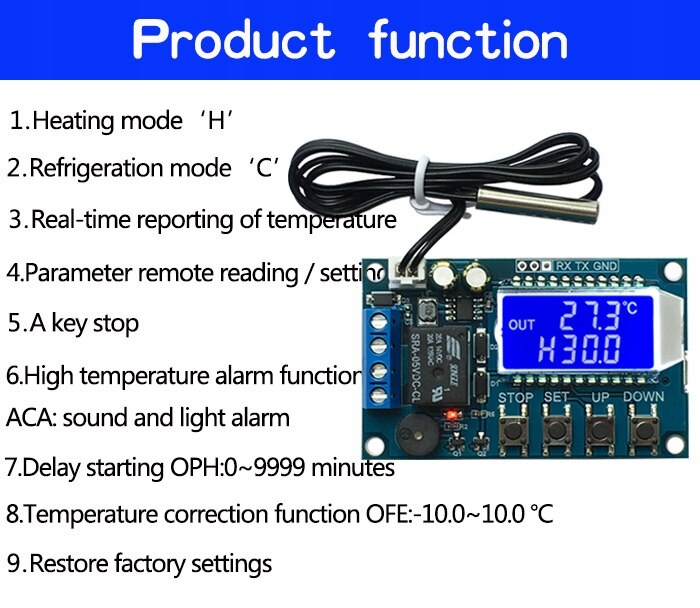

• funkcja ogrzewania H
• funkcja chłodzenia C
• rzeczywisty pomiar temperatury
• wyświetlanie ustawionej i odczytanej temperatury
• alarm świetlny i dźwiękowy po przekroczenia maksymalnej (ustawionej) temperatury
• opóźnienie włączenia 0 - 9999 min

• komunikacja UART
• funkcja korekcji temperatury: -10 ~ 10°C
• możliwość przywrócenia ustawień fabrycznych
• wymiary: 68 x 42 x 15 mm

Sterownie przez UART

Moduł posiada możliwość ustawiania wartości przez MCU UART. Poniżej przedstawiamy parametry oraz w jaki sposób ustawić dany parametr.

Prędkość transmisji: 9600bps

Bity danych :8

Bity stopu :1

Parzystość : none

Sterowanie przepływem: none
