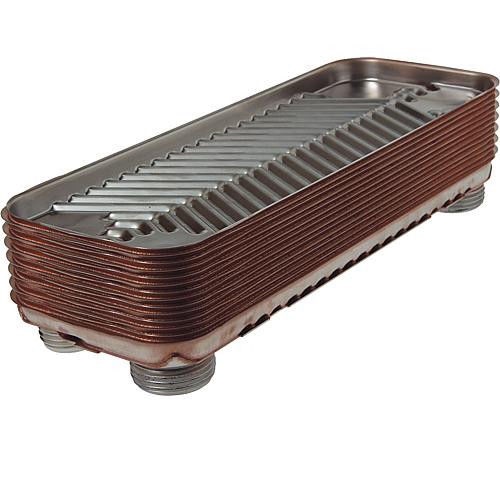

ТЕПЛООБМЕННИК 22 пластины NORDIC Tec до 30кВт 1"

Wymiennik ciepła 22-płytowy Nordic Tec Ba-16-22

na przyłączach 1-cal, do 30kW

Szczegóły techniczne:

• Materiał - Stal nierdzewna kwasoodporna S316L (materiał płyt), lutowane miedzią 99,9% Cu
• Moc grzewcza - od 15 do 30 kW w zależności od temperatury zasilania i parametrów przepływu

Moc nominalna 30kW jest mocą maksymalną, osiągalną przy bardzo wysokich parametrach zasilania. Nie jest ona równoznaczna mocy kotła lub urządzenia grzewczego, do którego wymiennik może być stosowany.

Ten wymiennik nie sprawdzi się w użytkowaniu z pompą ciepła (z uwagi, na to, że jest to specyficzne źródło ciepła wymagające znacznie większych powierzchni płyt).

Dobór powinien być dokonywany przez osobę posiadającą fachowe przygotowanie i rozeznanie w temacie wymienników ciepła.

• Przyłącza: 4x 1"
• Ciśnienie robocze - od 0 do 20 bar
• Ciśnienie testowe - 40 bar
• Maksymalna temperatura pracy: do +230°C
• Przepływ - 8 m3/h
• Powierzchnia pojedynczej płyty wymiennika - 0,016 m²
• Powierzchnia wymiany grzewczej (łączna)- 0,352 m²

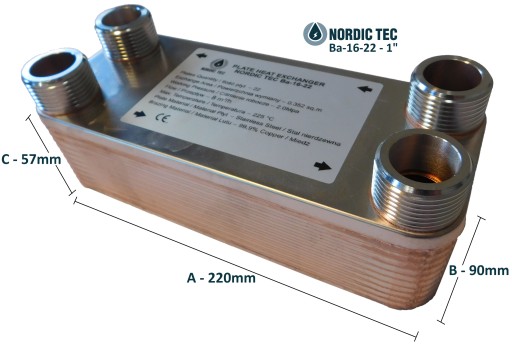

Wymiary wymiennika ciepła Ba-16-22

Poniżej znajdziesz dokładne wymiary urządzenia - wymiennik ciepła 22-płytowy o mocy nominalnej 30 kW

Długość (A) - 220 mm

Szerokość (B) - 90 mm

Grubość (F) - 57 mm

Rozstaw przyłączy (C) - 180 mm

Rozstaw przyłączy (D) - 52 mm

* Certyfikowany - CE, TÜV

Wymiennik podłączamy zawsze przeciwprądowo - w celu uzyskania maksymalnej wydajności.

Potencjalne zastosowanie wymienników ciepła ogólnie:

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO
• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU
• Podłączanie ogrzewania podłogowego
• Wszelkiego rodzaju instalacje CO i CWU
• Współpraca z pompami ciepła (np. ogrzewanie geotermiczne)
• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż
• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)
• Podłączanie instalacji pod sieć miejską

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty
• lutowane w piecach próżniowych tworzą konstrukcję niezwykle trwałą na zmiany ciśnienia i temperatury
• łatwość montażu i relatywnie prosta konstrukcja
• łatwość ewentualnego czyszczenia
• możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji
